火警確認，非消防電源是需要切電的，防止火災燒壞電線造成短路引發更大的火災和危險。

切非電接線其實也是蠻簡單的，只要懂得其中的原理就沒有什么問題。

首先要弄清楚脫扣器需要什么的樣的信號（常見DC24V、AC220V），再根據輸入輸出模塊的輸出信號來考慮怎么實現聯動脫口接線。

輸入輸出模塊，即控制模塊直接有有源輸出，24V脫扣的就比較簡單。如下圖，24V輸出接脫扣信號端子；無源反饋接入模塊輸入信號端，有檢線的在脫扣器反饋端處加電阻即可。

輸入輸出模塊，沒有直接有源輸出信號，也可通過跳線從而實現有源輸出。跳線可參見模塊說明書，或者將24V聯動電源串到輸入輸出模塊的無源輸出，也就可以變?yōu)橛性摧敵?。此時，有源信號接法與上面同步，反饋信號是一樣的接法。

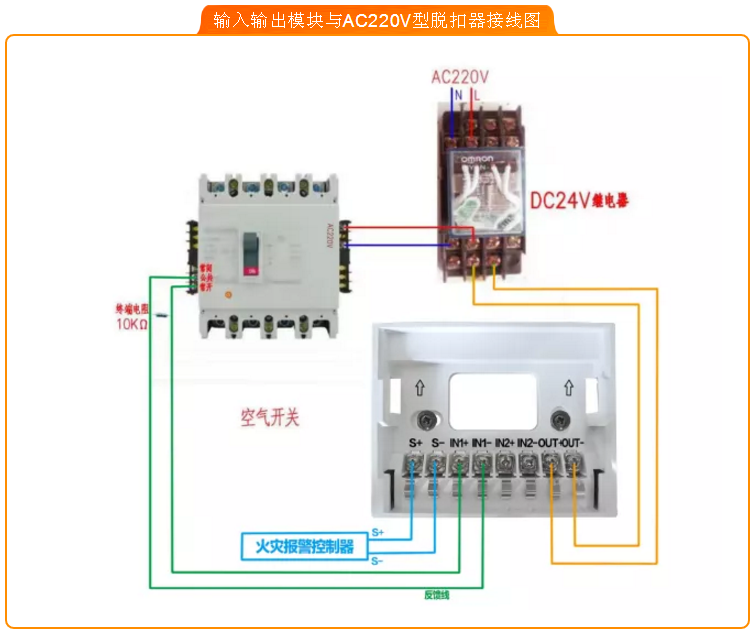

如果是需要AC220V電脫扣的，稍微麻煩些，需要一個24V繼電器，因為交流220V一般不能直接接到輸入輸出模塊上的（存在較少品牌特定型號可以）。此時接線的方法，首先輸入輸出模塊提供有源輸出（此介紹上面已有，不再贅述），有源輸出接繼電器的電源端子（常見13、14號端子，注意是否有極性要求）；將AC220V串入到繼電器的一組常開端子中，這樣就得到了一個220V的控制信號，再將這對信號接脫扣器，反饋信號還是一樣的接法。這樣，模塊動作，繼電器得電也就動作。繼電器的常開端子變?yōu)槌ｉ]，則脫扣器得220V交流電動作切電。這里的繼電器其實就是220V電路中的一個開關，接線如下圖。
