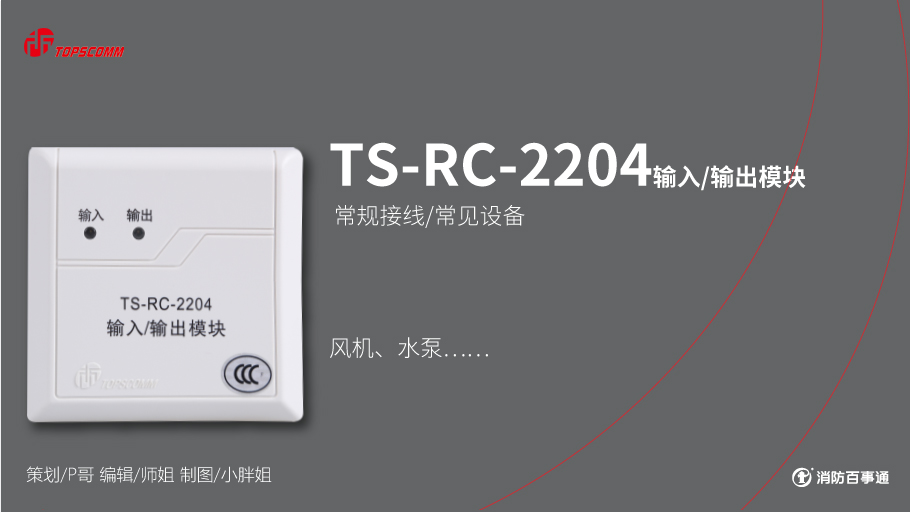

1、TS-RC-2204輸入/輸出模塊為無極性二總線制，超低功耗設計，無需外加24V電源。

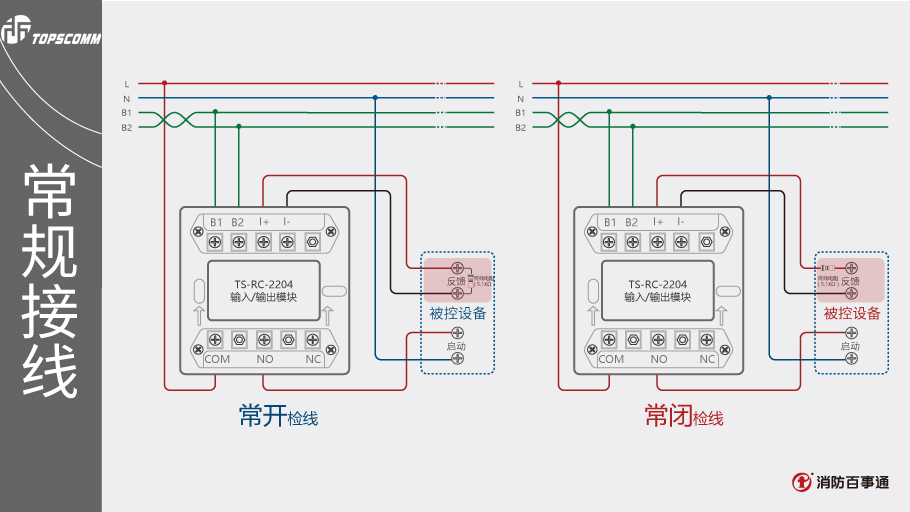

　　2、TS-RC-2204輸入/輸出模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個5.1kΩ的終端電阻。

　　3、TS-RC-2204輸入/輸出模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個5.1kΩ的終端電阻。

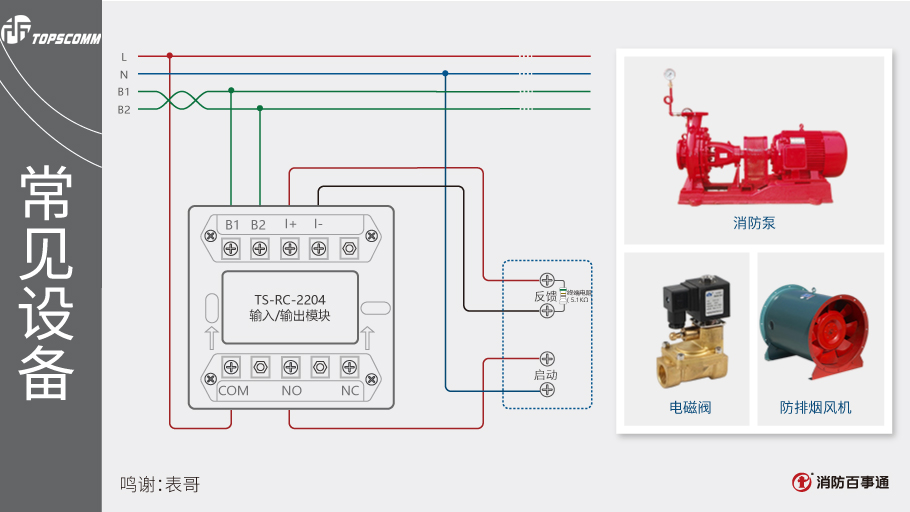

　　TS-RC-2204輸入/輸出模塊的無源觸點輸出可直控AC220V，無需中間繼電器，可實現免24V。

　　1、無極性二總線（B1、B2）宜選用RVS-2×1.0mm²或1.5mm²阻燃或耐火雙絞線。

　　2、反饋信號輸入線（I+、I-）宜選用RV-2×1.0mm²或1.5mm²阻燃線。

　　3、輸出線（COM、NO、NC）宜選用RV-2×1.0mm²或1.5mm²阻燃線。

　　4、穿金屬管或阻燃管敷設。
