松江消防HJ-9507防火門模塊接線

作者：消防百事通日期：2017-11-16 05:12:07 瀏覽：47332

松江消防產品接線

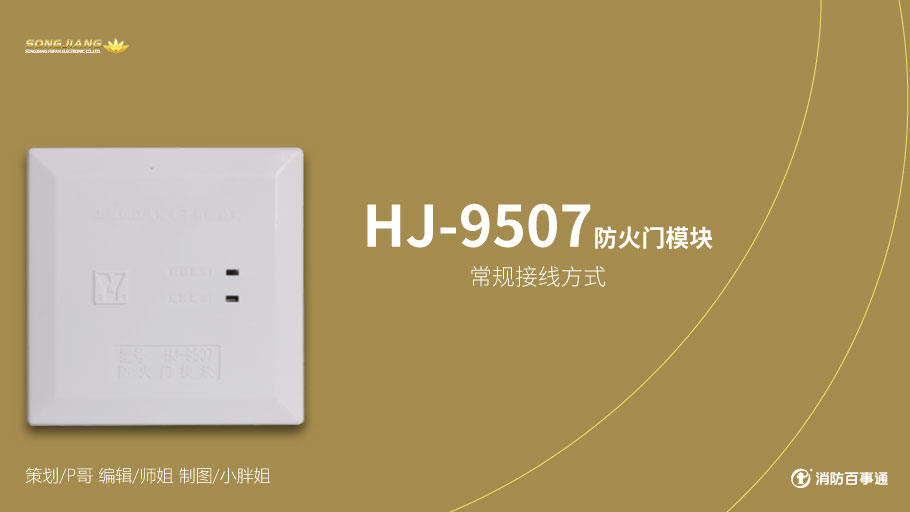

松江HJ-9507防火門模塊接線

HJ-9507防火門模塊接線

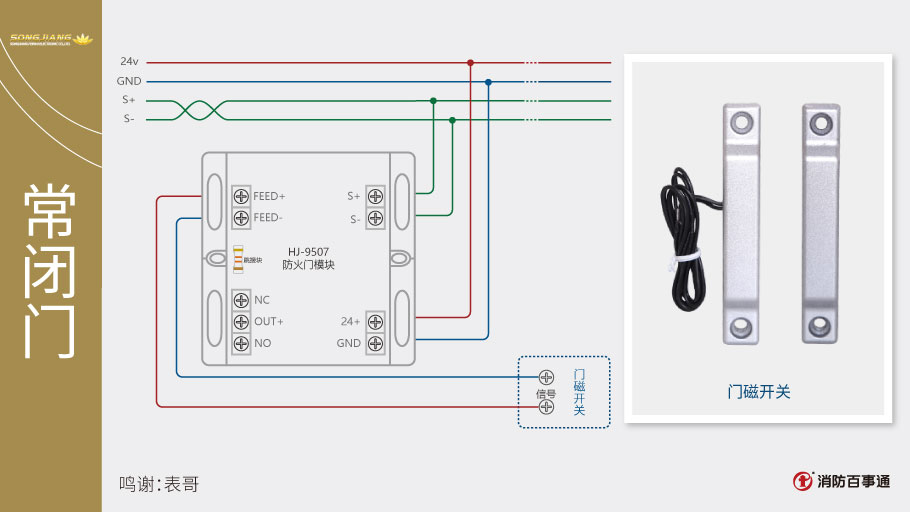

松江HJ-9507防火門模塊常閉門接線

　　HJ-9507防火門模塊與門磁開關、電磁釋放器、電動閉門器配套使用監控防火門。

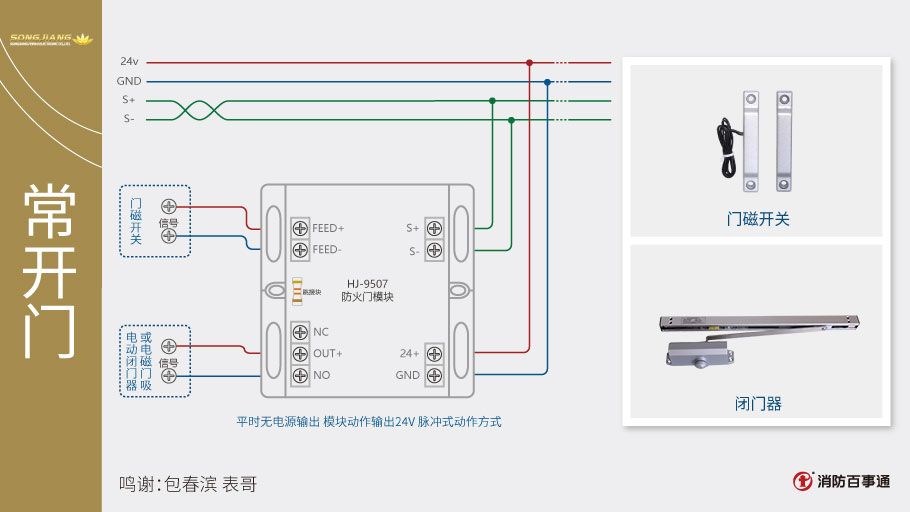

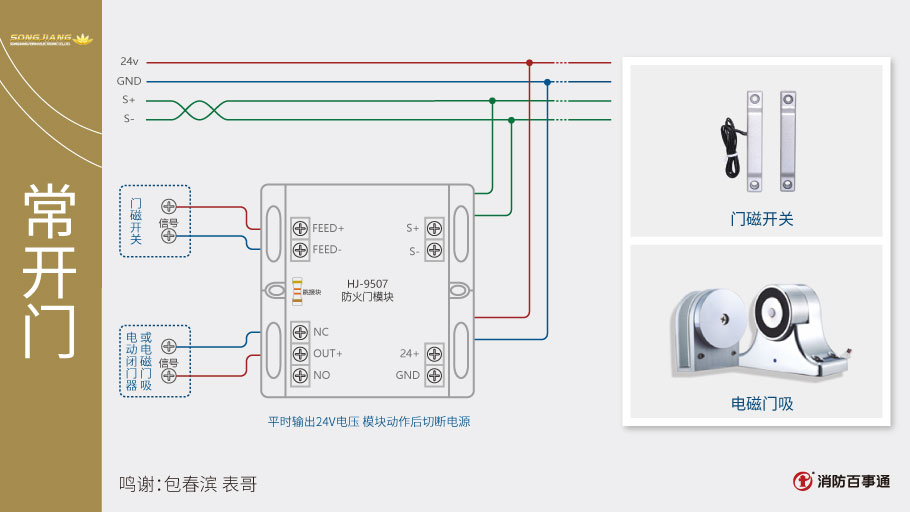

松江HJ-9507防火門模塊常開門接線

　　1、9507防火門模塊用于常開門有通電型和斷電型兩種。

　　2、短接的話是斷電型輸出，即平時有24V電源輸出，模塊動作后切斷24V。

　　3、不短接是通電型，即平時無電源輸出，模塊動作后輸出24V，脈沖動作方式，持續時間1秒。

HJ-9507防火門模塊接線

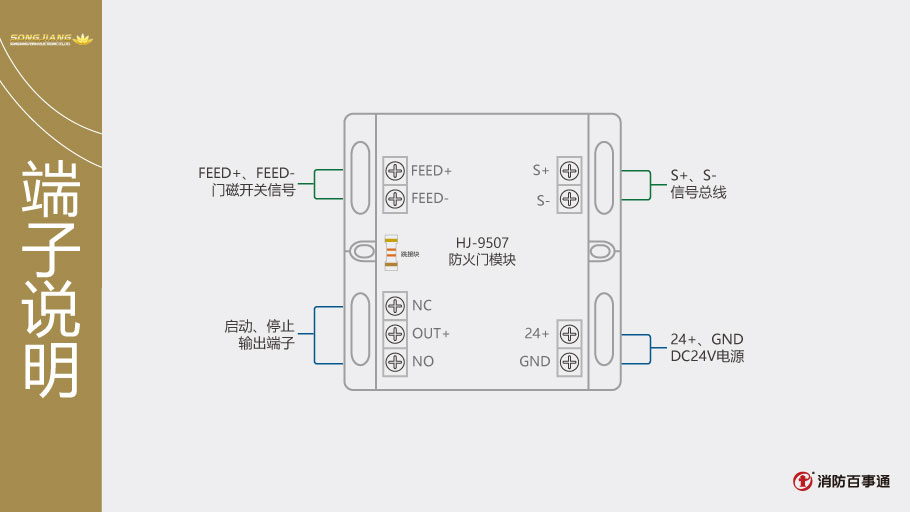

松江HJ-9507防火門模塊端子說明

　　采用BYJ線接線，信號線≥1.5m㎡；電源線≥2.5m㎡。

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]

下一篇:泰和安TX3400隔離式安全柵接線圖
上一篇:松江HJ-9506中繼模塊（多線模塊）接線

用戶評論

問匿名用戶評論等級：

常閉門不可以做成輸入模塊嗎，一組信號線就可以了
電源線很多余

答管理員：

這問題詳細可以電話咨詢一下我們的技術人員，電話400-928-6119

2018-10-01 22:34:59
