一、C630點型可燃/毒性氣體探測器(液晶顯示)安裝方法：

　　C630點型可燃/毒性氣體探測器安裝時，氣體傳感器應朝下，避免灰塵或雨水在傳感器上堆積或進入傳感器內，通常應記錄探測器的安裝位置。調節安裝支架，將探測器固定到墻壁上，或直徑為50mm～80mm的水平或垂直立柱上。

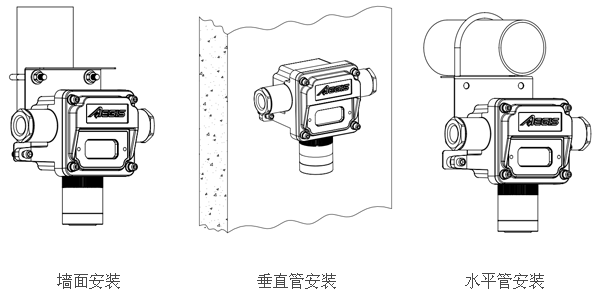

　　具體如圖所示。把C630點型可燃/毒性氣體探測器安裝在安裝支架上的步驟如下：

　　1）取下探測器的安裝U型卡環；

　　2）松開安裝支架上的螺絲；

　　3）調節合適的安裝支架的方向，將U型卡環插入立柱；

　　4）緊固支架上的鎖緊螺絲；

　　5）緊固U型卡環的鎖緊螺絲。

　　拆卸支架的步驟與上相反。

　　二、C630可燃?xì)怏w探測器的接線

　　1、電纜選擇

　　探測器電源電壓要求在12VDC-36VDC之間。鑒于電線電阻會導致壓降，應確保電源線到探測器的端口最小供應電壓為12VDC，探測器與總線型控制器（M600）之間的通訊線可保證電纜橫截面積為1.5mm2時，可靠通訊距離為1000m。

　　建議電纜選用RVV（或KVV）聚氯乙烯絕緣、聚氯乙烯護套控制電纜或RVVP（或KVVP）聚氯乙烯絕緣、聚氯乙烯護套屏蔽控制電纜等四芯屏蔽電纜，電纜屏蔽層與控制器機殼相連并接地。當采用RVV電纜時，應穿金屬管并將金屬管與控制器機殼相連再可靠接地。屏蔽層在探測器端可接在探測器外殼體的接地柱上，請務必注意探測器和控制器的單端接地。

　　2、火災報警控制器與可燃?xì)怏w探測器的連接

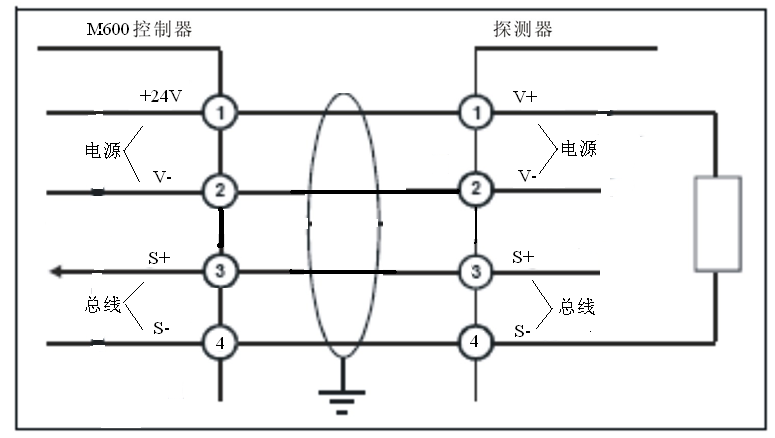

　　參照控制器與探測器接線圖將探測器與控制器對應接線端子連接如下圖。
