一、盛賽爾JTW-LD-9697A線型感溫火災探測器系統接線方式

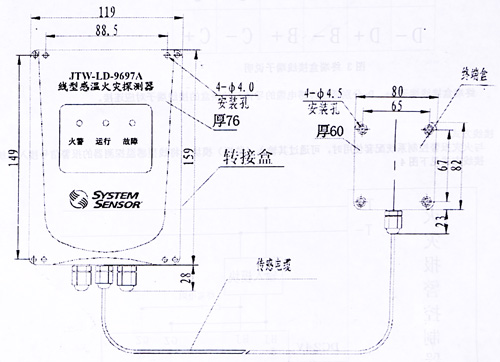

　　1．外形尺寸及安裝示意圖

圖1 JTW-LD-9697A線型感溫火災探測器

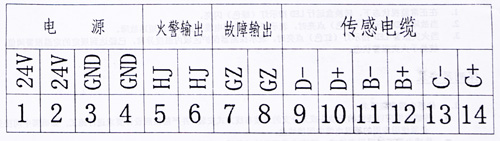

　　2．轉換盒接線端子說明

圖2 轉換盒接線端子說明

　　1)端子1-4:24VDC電源端子，端子1、2為供電電源24VDC的正極，端子3、4為供電電源24VDC的負極。

　　2)端子5-6:火災報警繼電器（報警時閉合）輸出。

　　3)端子7-8:故障報警繼電器（故障時斷開）輸出。

　　4)端子9-14:傳感電纜接入端子，傳感電纜包有鋁鉑帶的芯線接端子10，另一芯線接靖子9；端子11、12、13、14備用。

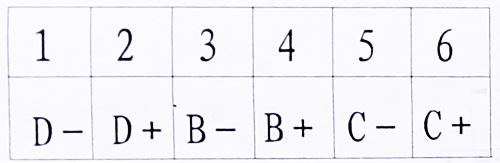

　　3．終端盒接線端子說明

圖3終端盒接線端子說明

　　終端盒接線端子D+、D-分別通過傳感電纜的導體與轉換盒的接線端子對應連接．

　　4．接線方式

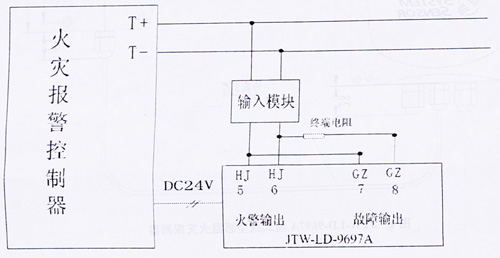

　　與火災報警控制系統配套使用時，可通過其輸入（監視）模塊，將線型感溫探測器的報警信號接入系統，其接線方式見下圖4

圖4終端盒接線端子說明

　　二、轉換盒顯示狀態說明

　　1．在正常監視狀態下，轉換盒運行LED指示燈（綠色）閃亮．

　　2．當故障LED指示燈（黃色）點亮?xí)r，表示探測器傳感電纜存在開路或短路故障。

　　3．當火災報警LfD指示燈（紅色）點亮?xí)r，表示探測器保護區域內溫度異常，已經達到規定的定溫報警閾值，系統處于火災報警狀態。

　　三、JTW-LD-9697A線型感溫火災探測器安裝

　　1．傳感電纜安裝要求

　　●傳感電纜應以連續的無抽頭或無分支的連接布線方式安裝，并嚴格按照設計要求進行施工，如確需中間接頭時，必須使用專用的感溫電纜中間接線盒；

　　●傳感電纜可以采用直線式、纏繞式或正弦波式敷設，為提高探測靈敏度盡量采用與被保護對象的接觸式安裝，安裝時宜采用專用夾具；

　　●傳感電纜安裝過程中要求避免重力擠壓沖擊：

　　●安裝時嚴禁硬性彎曲（彎曲半徑要大于0.2m）、扭轉傳感電纜；

　　●傳感電纜安裝完畢后，應沒有破損、劃傷等現象，確保防水性能，并測量絕緣狀況良好；

　　●嚴禁在溫度超過60度的環境中，使用該傳感電統；

　　●對正常工作時最高表面溫度超過60度的被保護對象，嚴禁使用該傳感電纜．

　　2.轉換盒與終端盒的安裝

　　●轉換盒安裝在室內時，應將其固定在現場附近的墻壁上或金屬框架上；采用集中安裝的原則，距地高度應該在1.5m左右；

　　●轉換盒安裝在室外時，應有外罩防雨箱；

　　●轉換盒應安裝在明顯便于觀察、維護的位置，并設醒目標志牌：

　　●安裝轉換盒、終端盒時，必須保證盒體的密封性能，以保證達到探測器各部分的防護等級，否則將使探測器可靠性下降，降低探測器的性能，并造成探測器誤報火警或故障情況的發生。

　　四、常見故障處理

　　1.當探測器有故障時，可以通過轉換盒LED指示燈的顯示狀態，檢查相應的部位，并采取相應的措施。

　　2.當探測器中間有接頭時，必須采用感溫電纜中間接線盒，并按要求安裝接線，以保證探測器的穩定運行。

　　3.對偶發性誤報火警或誤報故障的探測器，應做好記錄，并從以下幾個方面查找原因，排除故障：

　　●檢查轉換盒、感溫電纜中間接線盒、終端盒密封是否良好；

　　●檢查感溫電纜護套有無破損；

　　●檢查轉換盒、感溫電纜中間接線盒、終端盒的端子接線是否牢固可靠、連接良好；

　　4.無法排除探測器故障時，可及時與供應商聯系
