圖1 FSP-851點型光電感煙火災探測器接線示意圖

　　2)按圖2所示，將探測器的十進制編碼開關撥至預定的地址號。

圖2 編碼開關示意圖

　　
　　注意：有些控制器支持探測器擴展地址的工作。如果在兼容系
　　
　　統中，要將探測器的地址設置大于99時，參照?qǐng)D2所示，用拇指小心折斷編碼開關上面的隔檔。
　　
　　3)將探測器插入底座，并順時針旋轉探測器直至其落入底座卡槽中。
　　
　　4)所有探測器安裝完畢后向系統供電并啟動通訊回路
　　
　　5)按照本文“測試”一節對探測器進行測試。
　　
　　警告：防塵罩可以有效地限制灰塵進入感煙探測器的測量室，故運輸期間所有探測器必須始終蓋上防塵罩。然而防塵罩卻不可能徹底杜絕空氣中的浮塵微粒進入探測器。因此，建議在進行土建施工、裝修或其它會產生灰塵的活動開始以前卸下探測器。
　　
三、FSP-851點型光電感煙火災探測器測試
　　
　　在測試之前，通告有關管理部門，感煙探測器系統將進行維護，系統會因此而臨時停止工作。切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
　　
　　探測器在安裝結束后以及每次定期維護保養后必須進行測試。FSP-851點型光電感煙火災探測器可按以下步驟測試：
　　
　　A．測試磁鐵
　　
　　本探測器可以用測試磁鐵進行功能測試。測試磁鐵會模擬探測室里
　　
　　的煙來測試探測器工作是否正常。
　　

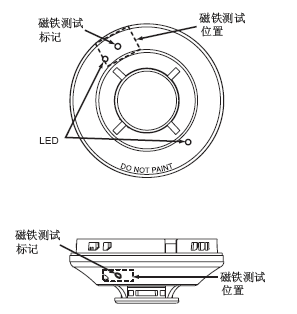

　　1、按圖3所示，將一測試磁鐵放置在正確位置。

圖3 測試磁鐵位置示意圖

圖4

　　2、探測器向控制器發出報警信號。
　　
　　B．進煙測試氣溶膠發生器(Gemini501)
　　
　　現場測試工具為GEMINI501型氣溶膠發生器加煙工具。使用時則應按其說明書將氣溶發生器調至4%，ft．到5%/ft.減光率。用碗形加煙器加氣溶膠直至探測器顯示報警。
　　
　　在探測器報警信號處理軟件線路沒有啟動時，磁鐵測試會產生一個10分鐘的時間段。如果第一次測試失敗，磁鐵測試會在探測器報警前產生一個延時。
　　
　　以上測試中不合格的探測器應按FSP-851型點型光電感煙火災探測器“維護保養”所述進行清潔處理，而后再測試，如果探測器還不能通過這些測試，則應返回維修。
　　
　　測試結束后，通知有關管理部門系統恢復正常。
　　
四、高靈敏度設置
　　
　　采用0.2%～05%／英尺的靈敏度設置需要三個月的時間來確定此
　　
　　設置是否適用于探測器安裝的環境中。下述各條必須符合NOTIFIER
　　
　　有關高靈敏度設置的要求：
　　
　　1、采用0.2%～0.5%／英尺靈敏度設置的每一個探測器都應有0.5%/英尺的初始報警級。探測器初始的預警設置被設在系統報警設置范圍內。預警設置在無鎖定操作狀態中。
　　
　　2、0.2%～0.5%／英尺的靈敏度設置適用于象計算機房、無塵室這些無煙、環境受控的場所中。如果想確認此靈敏度的設置是否適用于所處環境，這些探測器必須在受高溫、潮濕、氣流等覆蓋的所有有可能影響環境因素的場所里持續工作三個月，在此期間，建議用電子文檔或打印的文件格式記錄所有的測試結果。
　　
　　3、在三個月的后期，由NOTIFIER專業人員來檢查測試結果。如果沒有探測器的報警或預警設置記錄，可將系統預警級別設置在0.2%～0.5%／英尺范圍內。
