本文講的是消防報警控制模塊的接線,消防報警控制模塊有的品牌中也稱作輸入輸出模塊,不同品牌的消防報警控制模塊接線原理是一樣,但消防報警控制模塊接線方法有所區別。
下面就以常用品牌常見消防報警控制模塊接線方式舉例。

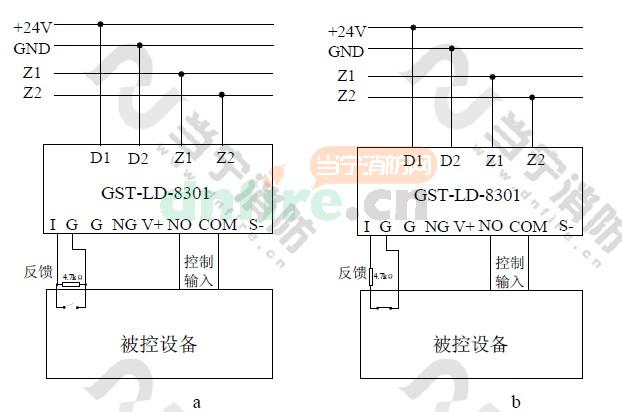

海灣的消防報警控制模塊為8301,接線如下:無源輸出;a為無源常開檢線輸入,b為無源常閉檢線輸入
8301消防報警控制模塊接線

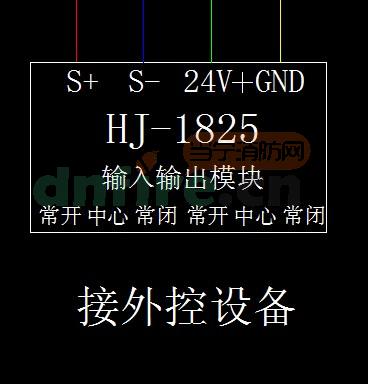

松江182消防報警控制模塊,接線如下:
其中:
S+、S-:與控制器信號二總線連接的端子
+24V、GND:DC24V輸出端子
無源反饋:與設備的無源常開觸點(設備動作閉合報警型)連接
常開中心:常開輸出端子
常閉中心:常閉輸出端子
接收無源反饋。
