1、TX6622CAN總線中繼器USB方式波特率配置：

　　1)用USB連接線連接電腦和中繼器。

　　2)選擇電腦上面對應串口，點擊“打開串口”。

　　3)打開串口成功后（如失敗則重新插拔USB電纜，重試打開）先讀取中繼器參數。

　　4)再根據需要選擇要修改的參數，點擊“寫參數”將參數配置生效。

　　5)點擊“重啟生效”后中繼器會根據配置下去的參數重啟來配置各個Can口。

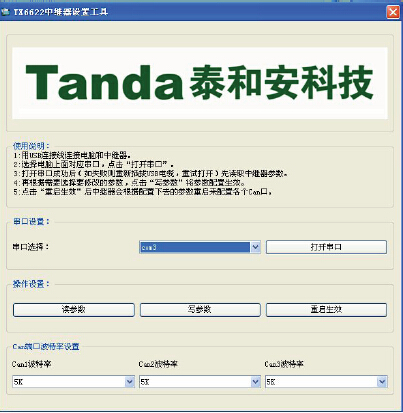

設置工具

 　　2、按鍵設置波特率：

　　常按S1和S2鍵15秒，進入恢復默認設置，全部指示燈閃燈時，可松開按鍵全部CAN端口波特率都為10bps。

　　常按S1和S2鍵5秒，進入波特率設置狀態。POWER指示燈閃亮和1個CAN口指示燈閃亮。松開鍵

　　當POWER指示燈閃亮?xí)r，按S2鍵選擇要設置波特率的CAN口，選中CAN口指示燈閃亮。

　　當POWER指示燈和選中CAN口指示燈閃亮?xí)r，當按S1鍵時，進入選中CAN口波特率設置，此時POWER指示燈常亮。按S2鍵選擇要設置波特率。波特率通過CAN口指示燈表示（見下表）

　　當POWER指示燈常亮?xí)r，按S1鍵，保存當前選用的CAN口波特率。

　　當30秒沒有按鍵時，指示燈進行正常指示狀態(POWER指示燈常亮，有數據傳輸CAN指示燈閃亮)。
