在通用火災自動報警系統中，感煙探測器是運用最廣泛的一現場探測器件之一，現整理了海灣JTY-GD-G3感煙探測器的安裝接線圖，以供現場安裝的朋友們參考：
　　一、JTY-GD-G3的外形結構特征：
　　JTY-GD-G3感煙探測器的外形為圓形，乳白色，結構示意圖如圖1-1：
　　二、JTY-GD-G3感煙探測器的安裝方式

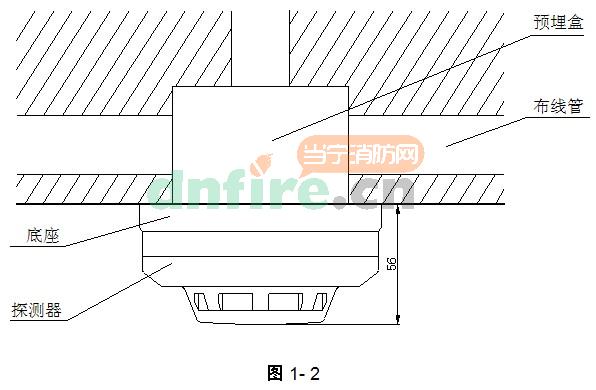

    如圖1-2所示，煙感的安裝涉及到4部分：預埋盒、布線管、底座、探測器，當建筑物在砌筑時便留下來以供感煙探測器預埋盒的位置，布線管里將信號線引至預埋盒里，將信號線接至底座上，再將底座用螺絲釘裝到預埋盒里，最后擰上探測器即可。

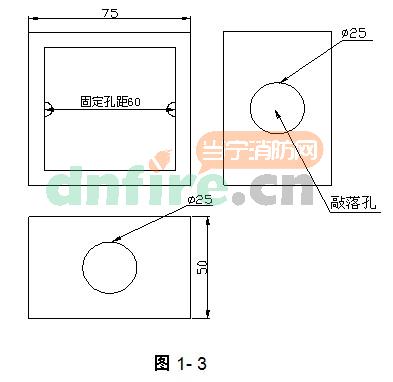

　　接線盒可采用86H50型標準預埋盒，其結構尺寸外形示意圖如圖1-3：

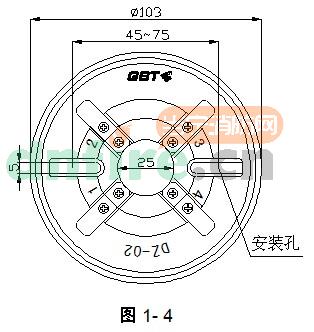

　　DZ-02探測器通用底座外形示意圖如圖1-4：

　　　底座上有4個導體片，片上帶接線端子，底座上不設定位卡，便于調整探測器報警指示燈的方向。預埋管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。
　　　待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
布線要求：探測器二總線宜選用截面積≥1.0mm2的阻燃RVS雙絞線，穿金屬管或阻燃管敷設。


二、JTY-GD-G3現場接線摸擬圖：

第一步：準備一根RVS線（信號總線），此處以普通線纜代替。	第二步：將線路從JTY-GD-G3光電感煙火災探測器底座的穿線孔處穿過，將信號總線接在底座任意一對對角的線端子上。
第三步：檢查JTY-GD-G3光電感煙火災探測器接線是否正確。	第四步：蓋上上蓋接線完成。
