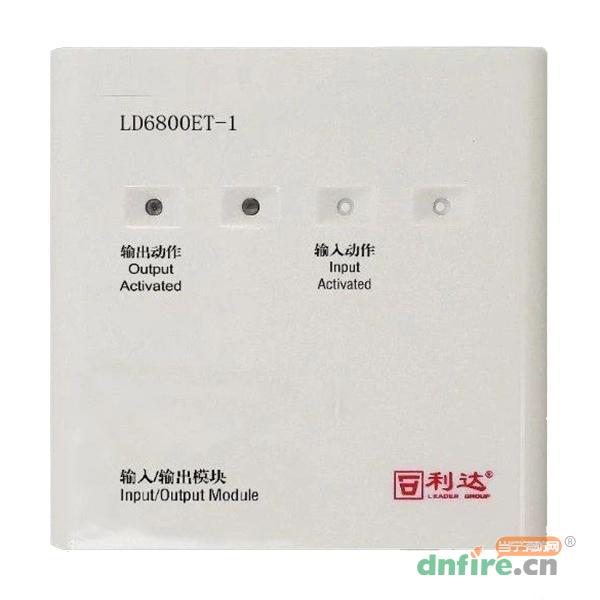

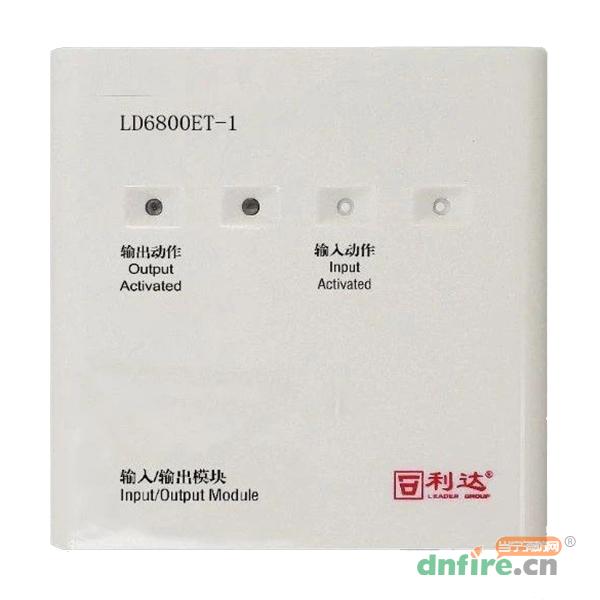

一、LD6800ET-1輸入/輸出模塊概述
LD6800ET-1采用單片機和智能軟件，特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，具有較強的抗干擾能力。主要用于排煙閥、送風閥、防火閥等設備的控制,可以與利達公司生產的全系列火災報警控制器配合使用。滿足GB 16806-2006《消防聯動控制系統》、CCCF-CPRZ-15《消防類產品認證實施規則》,符合認證要求。
二、LD6800ET-1輸入/輸出模塊特點
二總線無極性：采用二總線技術，且無極性，布線更加方便，減少了布線過程中的錯誤概率。
電子編碼：采用電子編碼方式，占一個地址點（0-255），可便捷地進行地址設置和識別。
輸出信號可設置：可輸出一路有源輸出信號，并且能夠設置為電平輸出或脈沖輸出，以滿足不同設備的控制需求。
反饋輸入功能：可輸入一個聯動設備動作后的反饋輸入信號，以便系統及時了解設備的運行狀態。
故障反饋：輸入線路斷線、輸出線路短路或斷路時，模塊會返回故障信息，方便維護人員及時發現和排除問題。
兼容性強：可配接利達品牌在售的全系列火災報警控制器，適用范圍廣。
性能可靠：采用單片機和智能軟件，結合特殊防潮技術、表面貼裝（SMT）生產工藝和插拔式結構設計，工作穩定可靠，抗干擾能力強。
三、LD6800ET-1輸入/輸出模塊參數
| 指示燈 |
輸入動作燈在監視狀態時紅燈閃亮，輸入動作時紅燈常亮；輸出動作燈在輸出動作時紅燈常亮。 |
| 二總線電壓 |
DC 14V - 28V |
| 二總線電流 |
靜態電流＜1.1mA，充電電流＜10mA。 |
| 輸出信號參數 |
脈沖輸出容量為 DC 33V 1.5A/46ms，重復動作時間 50s；電平輸出為 DC 14V - 28V，≤50mA。 |
| 輸入信號參數 |
無源開關量信號輸入 |
| 工作環境溫度 |
-40℃ - 55℃ |
| 工作環境相對濕度 |
≤95%（40±2）℃（無凝露） |
| 外殼防護等級 |
IP40 |
| 安裝方式 |
配合本公司 LD60 (ED) 底座安裝使用，采用插拔式結構，安裝方便。 |
| 外形尺寸 |
長 85mm× 寬 37mm× 高 85mm（含底座） |
| 重量 |
0.093kg±0.005kg |

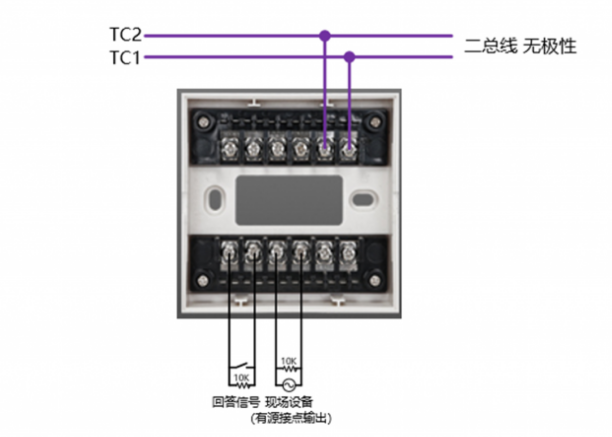

四、LD6800ET-1輸入/輸出模塊接線圖
1、如您在購物過程中遇到配送、支付、售后、購買等問題，請您參照
http://yqtse.cn/article-39.html 或發送郵件至webmaster@dangning.cn，我司客服會為您妥善處理；
2、JTY-GM-GST9611點型光電感煙火災探測器的產品問題，請您
點擊進入；
3、關于JTY-GM-GST9611點型光電感煙火災探測器安裝使用調試等問題，歡迎您來消防百事通的相關問題頻道與網友討論交流或咨詢管理員；
當寧消防網提醒您在收到貨物時要對貨物的外包裝進行檢查，如果因運輸過程中包裝有破損、開裂、雨淋等問題，您可以拒絕簽收！
服務承諾
當寧消防承諾：所售商品都是正品行貨，我們將嚴格按照國家三包政策，針對所售品履行保修、換貨和退貨的義務。企業客戶在提供《一般納稅人證書》、《營業執照》、《稅務登記證》、《開戶許可證》四類證件復印件后，可由當寧消防開具增值稅發票。開好后，會以快遞方式給您寄出。產品下單付款后，當寧消防物流部門會盡快發貨，十五個工作日內將貨物發出，特殊商品除外。我們還為您提供具有競爭力的商品價格和運費政策，請您放心購買！
注：因廠家會在沒有任何提前通知的情況下更改產品包裝、產地或者一些附件，本司不能確保客戶收到的貨物與當寧消防網圖片、產地、附件說明完全一致。只能確保為原廠正貨！并且保證與當時市場上同樣產品一致。若當寧消防網沒有及時更新，請大家諒解！
權利聲明
當寧消防網上的所有商品信息、產品圖片、購買評價等內容，是當寧消防網重要的經營資源，未經許可，禁止非法轉載使用。
關于我們
當寧消防網提供的商品保證正品，并提供正規的增值稅發票，貨物從發出之日起，質保一年，請放心購買。
關于發票
發票說明：當寧消防網所售商品均可提供正規發票。
發票抬頭：發票抬頭不能為空，您可在下單時，在“備注”處填寫您本人/他人的名字或公司名稱，發票一旦開出即不可更改、退換。如因客戶原因?qū)е碌陌l(fā)票抬頭錯誤，恕不能提供發票重開服務，敬請諒解。
簽收提醒
為了您的權益能夠得到有效的保障，請您在簽售貨物時務必對商品的型號、數量和外觀等內容進行核對驗收，并建議您盡量不要委托他人代為簽收，若由他人代為簽收商品且在沒有配送人員在場的情況下發生的驗貨行為，則視為您所訂購商品及包裝無任何問題。
退換貨
在保證產品包裝保存完好、配件、合格證、發票齊全的前提下，若您的產品出現質量問題，只需提供當時購買的訂單號，從產品發出之日起，一年內享受當寧消防免費的售后維修服務（配件除外、運費各半）。
特別提醒：
由于本店所售產品為工業品，一旦售出，概不退換，請購買前確認好型號，如確為產品本身質量問題，自簽收之日起，在保證產品包裝完好不影響二次銷售的情況下，可申請退換貨，謝謝您的支持！
自產品發出之日起1年內，如遇產品質量問題，請您聯系客服處理，經技術確認后，為您作維修處理（運費各半）。
【注意事項】
1.由于本店發錯產品，返回運費由我們承擔。
2.當寧所售均為全新品，為保護消費者利益，以下情況視為影響二次銷售：
1）物品上出現劃痕、裂縫；
2）物品上包裝破損或已通電使用；
3）密封產品原包裝打開；
4）其他可能影響二次銷售的；
3.以下情況不予以辦理維修：
1）過保產品（超過保質期的產品）；
2）人為損壞；
3）非我店售出產品；
4）經鑒定無法維修；
4.請在里面放置一張紙條，上面寫清楚故障描述、訂單號、原收件人的姓名、電話、收貨地址以及寄回物品清單。
APP下載
發布詢價單
問匿名用戶評論等級：
你好，LD6800ET-1怎么改電平輸出和脈沖輸出
答管理員：
這種一般可以用編碼器修改參數，或者技術人員在系統調試時可以修改那點位的參數信息。具體可以找下說明書，或者聯系下供貨商。
2025-05-28 12:07:29
問匿名用戶評論等級：
請問一下無源輸出怎么接？？？？
答管理員：
接線圖我已經補充到產品頁面上了。你如果需要無源的話，可以用這有源輸出接繼電器，再從繼電器上取無源信號。
2022-06-21 21:40:34
問匿名用戶評論等級：
ET-1和ED-1的接法一樣嗎
答管理員：
接法是一樣的。
相同點：兩個模塊功能相同輸出短路后可以立即保護，安裝方式相同。
不同點：輸出電流參數不一樣，LD3600ET為LD3600ED-1的數倍，所以LD3600ET可完全替換LD3600ED-1；LD3600ET輸出驅動能力更大，可用于兩線制總線和四線制總線的短路保護。
2022-05-19 09:53:34
問匿名用戶評論等級：
LD6800ET-1這個模塊裝排煙閥上，還需要24電源嗎
答管理員：
是不需要DC24V電源線的。詳細可與供應商聯系，尋求技術支持。
