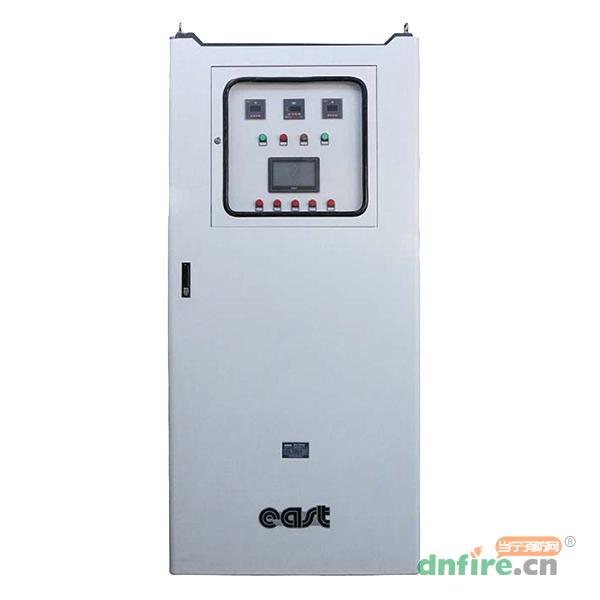

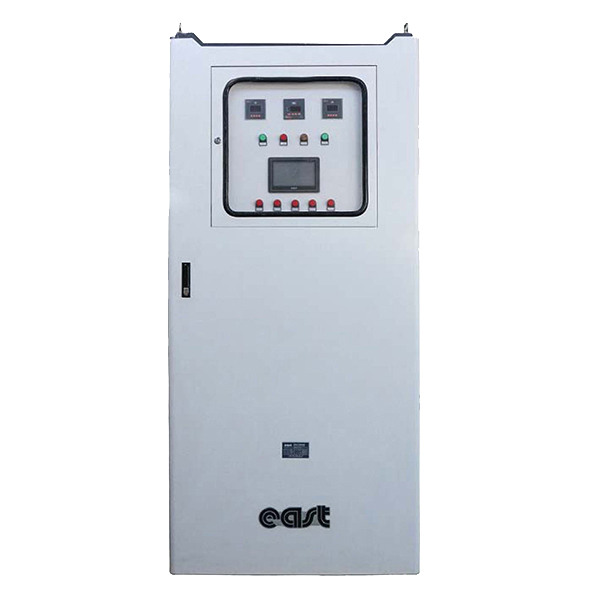

消防電氣控制裝置（消防泵自動巡檢控制設備）概述
消防電氣控制裝置DFK-X系列均巳獲得中國國家強制性產品認證證書（即CCCF證書）。產品所依據的國家標準為：GB16806-2006《消防聯動控制系統》。
消防電氣控制裝置DFK-X系列分為消防泵控制設備和消防泵自動巡檢控制設備。消防電氣控制裝置（消防泵自動巡檢控制設備）均采用變頻起動，并以低頻率巡檢運行。
平時無火警發生時，消防水泵—直處千停止?fàn)顟B(tài)，由穩壓泵對管道進行保壓。為避免消防水泵銹蝕，消防電氣控制裝置（消防泵自動巡檢控制設備）可定期對水泵進行巡檢運行。當巡檢控制設備接收到消防火警命令后，立即退出巡檢運行狀態，同時消防泵立即進入運行狀態。
消防電氣控制裝置（消防泵自動巡檢控制設備），是將變頻調速器與斷路器、接觸器等電氣控制部分結合而而成的巡檢控制設備，是一種用于于消防泵巡檢控制的理想產品，可為三相交流感應電動機提供無級調速，實現電機軟起動的同時，更為高效節能。巡檢運行時，變頻器運行頻率較低，水泵供水量亦相應減小，可避免因壓力過高導致管道破裂。這樣就保證了消防水泵巡檢時的供水量不會超過整個管網非火警時的用水量，保證消防供水系統可靠運行。
消防變頻控制柜，將變頻調速器與電機水泵組合而成的新一代機電—體化高科技節能供水設備，即水呈增加時，頻率提高，水泵轉速加快，水泵供水呈相應增大；用水呈減少時，頻率降低，水泵轉速減慢，水泵供水量亦相應減小。這樣就保證了整個管網滿足了火警發生時對用水量的要求，同時達到了提高供水品質和高效節能的目的“用多少水，供多少水”，可靠節能。
上海東方泵業（集團）有限公司根據多年對水泵及其控制設備的制造經驗，由自動控制領域的專家反復論證優化，精心設計而成這一系列產品。該系列產品中的各種型號均具有短路保護等功能，可配合水泵高效、可靠地運行。多年來，我公司的用戶遍布全國各地，產品以其性能優異、技術先進、服務周到的特點嬴得了廣大用戶的贊譽和信賴。

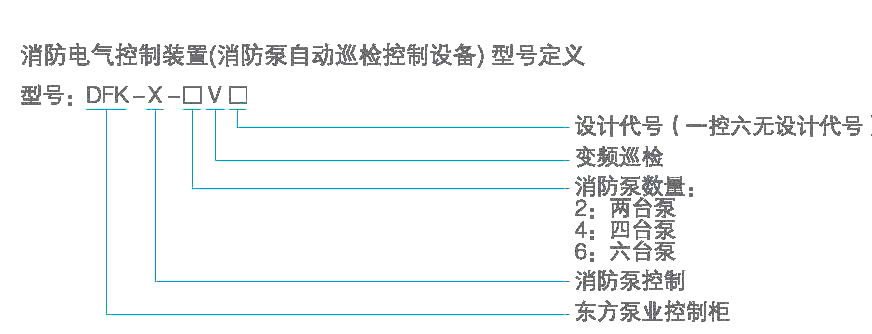

消防電氣控制裝置（消防泵自動巡檢控制設備）型號定義
舉例說明：
型號：DFK-X-2V1表示該控制柜用作兩臺消防水泵的巡檢控制，低頻率變頻起動。

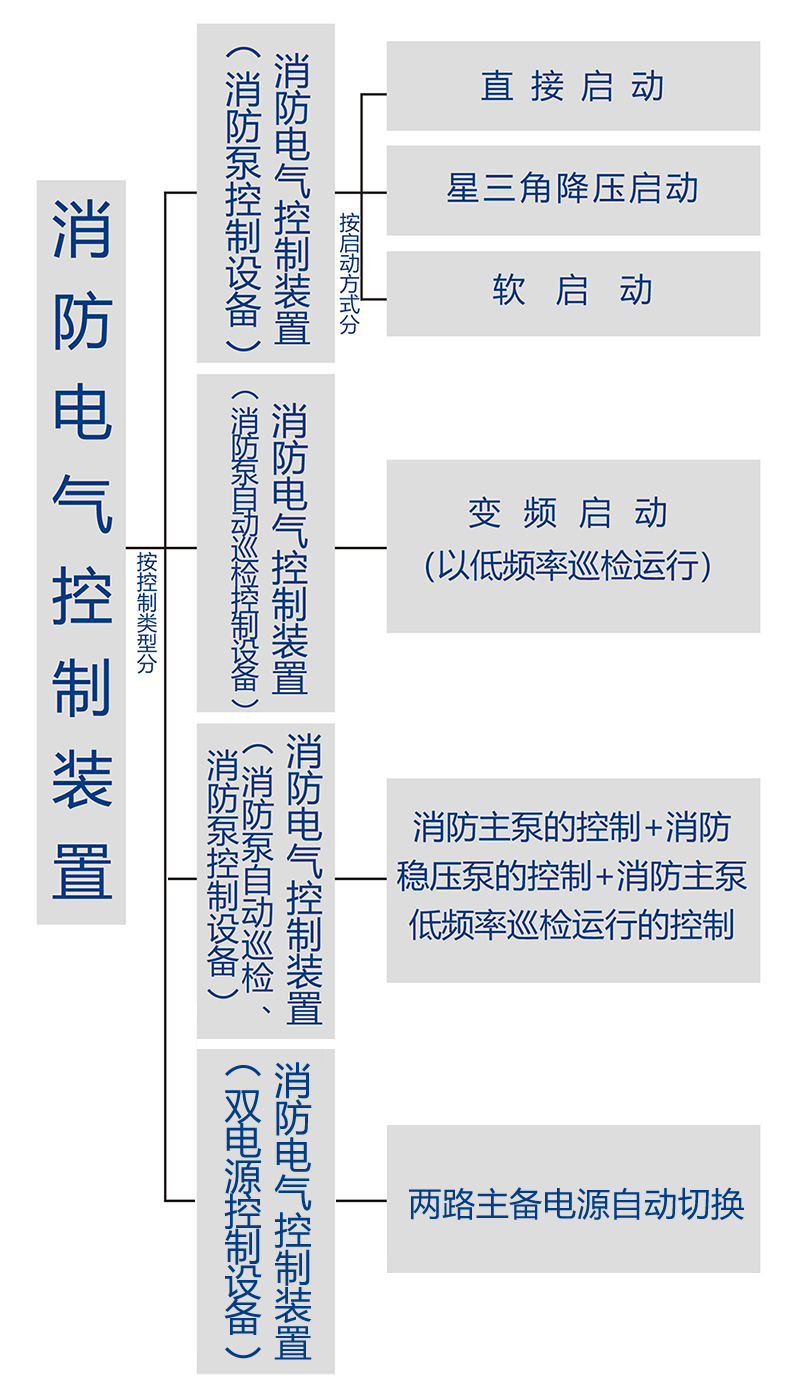

消防電氣控制裝置（消防泵自動巡檢控制設備）設備分類
按控制類型、起動方式分類
消防電氣控制裝置DFK-X系列分為消防電氣控制裝置（消防泵控制設備）、消防電氣控制裝置（消防泵自動巡檢控制設備）、消防電氣控制裝置（消防泵自動巡檢、消防泵控制設備）、消防電氣控制裝置（雙電源控制設備）。
消防電氣控制裝置（消防泵自動巡檢控制設備）：均采用變頻起動，并以低頻率巡檢運行。
按水泵臺數分類
消防電氣控制裝置(消防泵自動巡檢控制設備)：
一控二：控制1、2兩臺水泵的巡檢運行。巡檢結束，水泵停止運行。
一控四：控制1、2、3、4四臺水泵的巡檢運行。工作模式為：1、2泵和3、4泵為兩種不同類型的消防水泵；1、2、3、4四臺水泵均屬同一系統的四臺泵。如：1、2泵為消火栓泵，3、4泵為噴淋泵；或1、2、3、4四臺水泵均為同一系統的消火栓泵。
一控六：控制1、2、3、4、5、6六臺水泵的巡檢運行。工作模式為：1、2泵，3、4泵，5、6泵為三種不同類型的消防水泵；1、2、3、4四臺水泵均屬同一類型的四臺泵，5、6泵為另一種類型的消防水泵。如：1、2泵為消火栓泵，3、4泵為噴淋泵，5、6泵為消火栓泵；或1、2、3、4四臺水泵均為同一系統的消火栓泵，5、6泵為噴淋泵。如有特殊要求時，請?jiān)谟嗀洉r(shí)說明。
消防電氣控制裝置（消防泵自動巡檢控制設備）功能說明
功能1
手動控制功能：
在人機界面上操作按鈕控制設備。點擊“手動巡檢“按鈕，開始對每臺消防泵巡檢運行，所有水泵依次運行，一段時間后自動停止，巡檢過程結束。
自動控制功能：
自動巡檢時，根據巡檢間隔時間巡檢每臺泵。巡檢時如果其中一臺泵故障，則自動跳過此泵，繼續運行下一臺泵，直至巡檢完最后一臺泵，退出巡檢。如果變頻器故障，則退出巡檢，直到變頻故障解除。巡檢運行時，變頻器運行頻率較低，水泵供水量亦相應減小，可避
免因壓力過高導致管道破裂。這樣就保證了消防水泵巡檢時的供水量不會超過整個管網非火警時的用水量，保證消防供水系統可靠運行。當接收到消防聯動信號時，無論本設備處于何種狀態，立即退出巡檢運行狀態。
參數設置功能：
在人機界面上可設置水泵巡檢運行時間、巡檢間隔時間等參數，并可對PLC時間進行校正。
功能2
工況指示：
在人機界面上可顯示水泵的運行、故障、消防聯動、巡檢等狀態。
歷史信息監視功能：
在人機界面上，下列數據均可在歷史信息中顯示：水泵巡檢變頻運行、水泵故障、水泵運行自動允許狀態、消防聯動報警消音、消防聯動、消防電氣控制裝置自動狀態、變頻器故障、故障復位、手動巡檢啟用等狀態觸發時間及確認恢復時間。
短路保護功能：
當電氣線路發生短路故障后能迅速、可靠地將電源切斷，以避免電氣設備受到短路電流的沖擊造成損壞。
過壓、欠壓、缺相保護功能：
因某種原因可能發生電壓升高、降低的的現象，或三相電路中任何一相開路或供電線路有斷路時，相序繼電器觸發動作，切斷控制回路電源從而達到切斷電動機電源、保護電動機的目的。

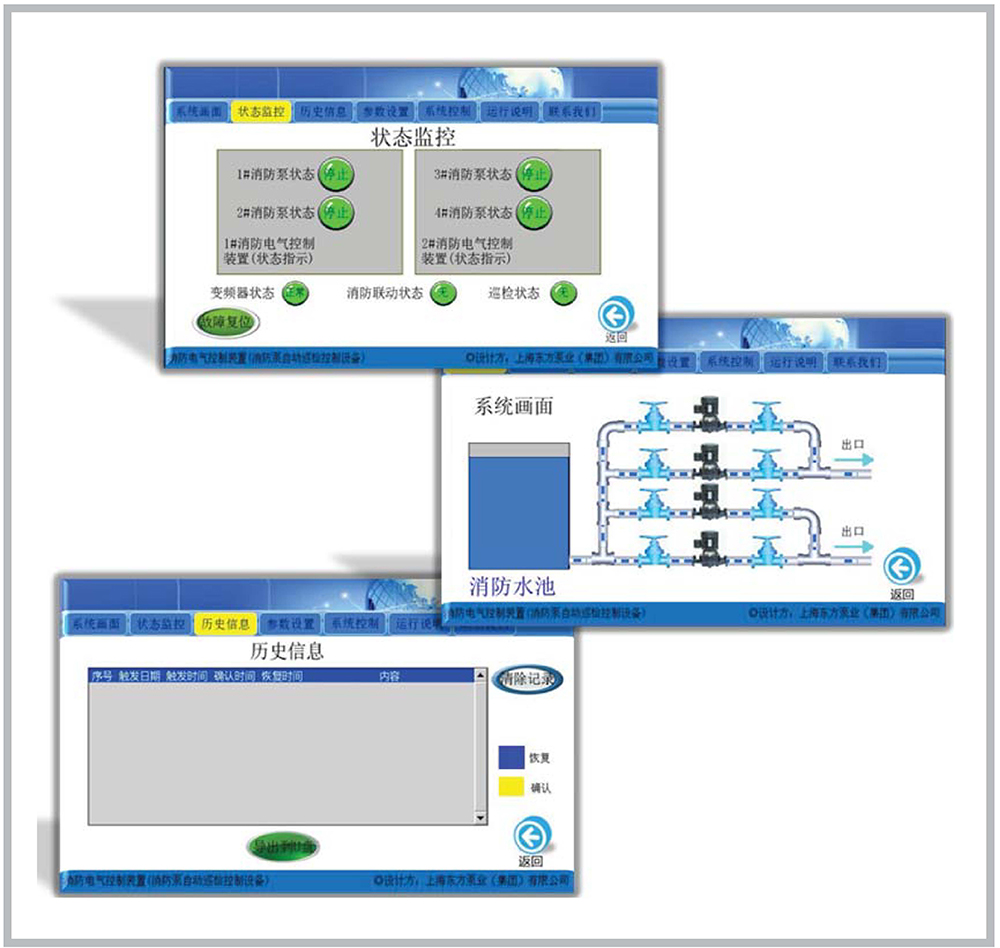

人機界面功能：
顯示設備的運行實況(包括每臺泵的運行、故障等工作狀態指示)，使得管理人員能夠隨時掌握設備的工作狀態，大幅度提高了系統運行可靠性，使操作更快速、簡潔。
消防電氣控制裝置(消防泵自動巡檢、消防泵控制設備)
手動控制功能：
手動控制時，由設備面板上起動／停止按鈕控制消防泵啟／停。選擇開關無論處于手動位，還是處于“l主Ⅲ主"或“ll主lV主"狀態，均可由面板按鈕2SB、1 SB控制l泵啟停，按鈕4SB、3SB控制ll泵啟停，按鈕6SB、5SB控制Ⅲ泵啟停，按鈕8SB、7SB控制lV泵啟停。
自動控制功能：
選擇開關處于自動位時，即轉換開關置于“l主Ⅲ主"或“ll主lV主’’時，可以通過以下方式啟停消防主泵：
受消防中心控制：當控制裝置接收到消防聯動信號時可啟“l#泵"或“ll}}泵"，同時穩壓泵停止工作。
電接點壓力表控制：當管道壓力在低限時，可自動啟穩壓泵；壓力達到高限時，自動停穩壓泵。
無論手動還是自動狀態，始終以手動優先啟泵。
FAS控制中心控制：當控制裝置接收到FAS信號時可啟“l#泵"或“ll#泵"，同時穩壓泵停止工作。
lBP盤控制中心控制：當控制裝置接收到舊P盤信號時可啟“l#泵"或“ll#泵"，同時穩壓泵停止工作。
自動互為備用功能：
當選擇開關置于“l主Ⅲ主"時，l、Ⅲ泵為主用泵，ll、lV泵為備用泵；置于“ll主lV主"時，ll、lV泵為主用泵，l、Ⅲ泵為備用泵。如主用泵發生故障，備用泵會白行投入運行。
工況指示
在控制柜面板上可顯示水泵的運行、故障、電源、消防聯動、手自動、缺相等狀態。
過流保護功能
每臺泵均配具備過電流保護功能。若水泵運行電流過高，則自動停泵。
過載保護功能
每臺泵均配備熱繼電器，當超過所允許的負荷電流值或過負荷時間時，發出過載報警并斷開該回路(是否斷開回路，可根據客戶要求定制)。
短路保護功能
當電氣線路發生短路故障后能迅速、可靠的將電源切斷，以避免電氣設備受到短路電流的沖擊造成損壞。
過壓、欠壓、缺相保護功能
因某種原因可能發生電壓升高、降低的的現象，或三相電路中任何一相開路或供電線路有斷路時，相序繼電器觸發動作，切斷控制回路電源從而達到切斷電動機電源、保護電動機的目的。
控制中心監控功能
各泵無源觸點(運行、故障等)信號輸出供異地作顯示用。
巡檢功能
當無消防信號時，可通過人機界面的設置定期對消防主泵進行巡檢，具體可參考巡檢柜功能介紹；當有消防信號時，巡檢柜會自動退出巡檢功能，消防泵幾秒內自動起動。
消防電氣控制裝置DFK-X系列使用條件
·主電路電源電壓：三相AC380V,50Hz輔助電路電壓：AC220V,50Hz；
·電源電壓波動：≤±10％；
·周圍環境溫度：-5℃～+40℃(不凍結)；
·空氣相對濕度：20％~90％(無凝露)；
·絕對海拔高度：≤2000m
·無導電塵埃及能腐蝕金屬和破壞絕緣的氣體的場所；
·無爆炸危險的場所；
·振動：≤5.9 m/s 2(0.6g g=9.8 m/s2)，傾斜度：≤5°的場所；
·有防雨防振設備和無水蒸汽的場所。
消防電氣控制裝置（消防泵自動巡檢控制設備）設備特點
采用國內知名變頻器及低壓電器，設計合理，操作簡便，性能可靠，全自動運行無人值守；
具備多種故障顯示，完善的欠壓、過壓、過流、過載、短路、缺相等保護功能，使用安全，維護簡便；
由變頻器實現水泵軟起動軟停止，使電網和管網免受沖擊；無水錘現象，大大降低設備運行噪音，延長相關設備的使用壽命；
巡檢運行時，變頻器運行頻率較低，水泵供水量亦相應減小，可避免壓力超高而引起管路爆裂；
多臺泵均可實現巡檢運行方式，避免其中某臺水泵因閑置而銹蝕；
控制程序化，可按用戶需要實現多種控制方式；
獲得中國國家強制性產品認證證書(CCCF認證證書)。
消防電氣控制裝置（消防泵自動巡檢控制設備）適用范圍及應用說明
·適用范圍
消防電氣控制裝置適用范圍：
高層建筑、城鎮居民小區、企事業單位等消防用水場合；
舊消防設備的改造更新項目。
·應用說明

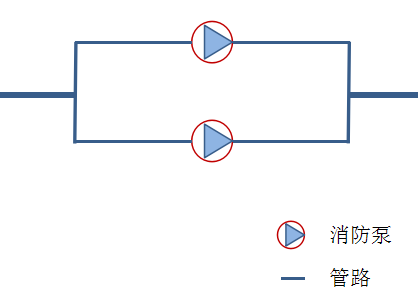

(1)消防泵系統
消防電氣控制裝置(消防泵控制設備)是專用于消火栓、噴淋、水幕、雨淋等消防主泵的控制設備，按國家消防設計規范設計生產，可手動、自動、消防中心遠程起動消防水泵，具有故障自動投入功能，大功率消防主泵可以采用軟起動方式減緩起動時對電網及管網的沖擊。
消防給水泵控制：
根據《建規》與《高規》，消防電氣控制裝置需具有自動、手動和遠距離啟泵三種啟泵方式，遠距離啟泵包括消防控制中心啟泵以及消火栓箱按鈕啟泵。消防給水系統應設置備用消防水泵，控制裝置應具有主泵故障備用泵自動投入功能。
(2)消防氣壓給水系統
消防氣壓給水系統：
消防氣壓給水設備是一種新型固定滅火裝置，可在無火災發生時，由穩壓泵運行保證管網所需的消防壓力，并能充分發揮設備在火災初期的滅火能力，將火災損失減小到最小的程度。當設備出口壓力持續1 0S低于設定的消防啟動壓力時，或設備接收到消防信號時，消防主泵應自動啟動。
消防泵自動巡檢控制設備參數及外形尺寸
消防電氣控制裝置（消防泵自動巡檢控制設備）外形尺寸（單位：mm)
控制柜防護等級為IP30。
| 序號 |
最大功率
（kw）
|
控制水
泵臺數
|
啟動方式 |
配 置 |
型 號 |
柜殼尺寸
（高*寬*深）
|
適用于主泵啟動方式 |
| 1 |
110 |
2 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-2V1 |
1800x800x500 |
星三角、 直起、 自耦、 軟起 |
| 2 |
250 |
2 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-2V2 |
2000x1000x600 |
軟起 |
| 3 |
110 |
4 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-4V1 |
2000x900x600 |
星三角、 直起、 自耦、 軟起 |
| 4 |
132 |
4 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-4V2 |
2200x1000x600 |
軟起 |
| 5 |
250 |
4 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-4V3 |
2200x1000x600 |
軟起 |
| 6 |
55 |
4 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-4V4 |
2200x800x600 |
星三角、 直起、 自耦、 軟起 |
| 7 |
200 |
4 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-4V5 |
2200x1000x600 |
星三角、 直起、 自耦、 軟起 |
| 8 |
315 |
4 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-4V6 |
2200x1000x600 |
軟起 |
| 9 |
200 |
6 |
低頻率變頻啟動 |
天正低壓元件 |
DFK-X-6V1 |
2200x1200x600 |
軟起 |
消防電氣控制裝置（消防泵自動巡檢控制設備）外形尺寸（單位：mm)
控制柜防護等級為IP55(DFK-X-6V(2-4)、DFK-X-4V7主要適用千地鐵項目）。
| 序號 |
最大功率
（kw）
|
控制水
泵臺數
|
啟動方式 |
配 置 |
型 號 |
柜殼尺寸
（高*寬*深）
|
適用于主泵啟動方式 |
| 1 |
90 |
6 |
低頻率變頻啟動 |
天正元件 |
DFK-X-6V2 |
2060x1000x600 |
星三角、 直起、 自耦、 軟起 |
| 2 |
250 |
6 |
低頻率變頻啟動 |
進口元件 |
DFK-X-6V3 |
2260x1400x700 |
星三角、 直起、 自耦、 軟起 |
| 3 |
110 |
6 |
低頻率變頻啟動 |
進口元件 |
DFK-X-6V4 |
2260x1200x700 |
星三角、 直起、 自耦、 軟起 |
| 4 |
45 |
4 |
低頻率變頻啟動 |
進口元件 |
DFK-X-6V7 |
2260x1000x600 |
星三角、 直起、 自耦、 軟起 |
| 5 |
132 |
6 |
低頻率變頻啟動 |
天正元件 |
DFK-X-6V5 |
2260x1200x700 |
星三角、 直起、 自耦、 軟起 |
| 6 |
200 |
6 |
低頻率變頻啟動 |
天正元件 |
DFK-X-6V6 |
2260x1200x700 |
星三角、 直起、 自耦、 軟起 |
| 7 |
37 |
6 |
低頻率變頻啟動 |
天正元件 |
DFK-X-6V7 |
2260x800x600 |
星三角、 直起、 自耦、 軟起 |
