產品概述
消防增壓穩壓給水設備是上海東方泵業(集團)有限公司按照GB27898．3的要求設計、生產與檢驗并符合國家消防標準GB50016《建筑設計防火規范》、GB50045《高層民用建筑設計防火規范》及上海市地方標準DGJ08—94—2007《民用建筑水滅火系統設計規程》。并按國家消防產品管理規定定期送國家消防裝備質量監督檢驗中心進行型式檢驗，以保證產品符合相關國家或行業標準的要求。

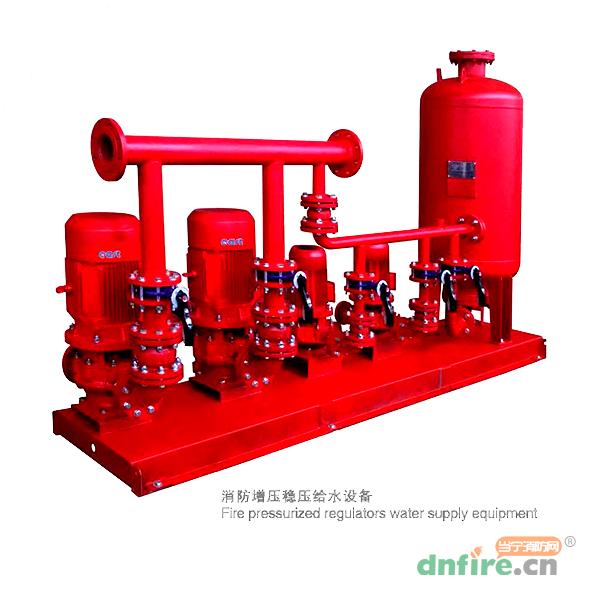

WZ消防增壓穩壓合用給水設備
能滿足穩壓和增壓兩種用途的消防給水設備。
W消防穩壓給水設備
用于維持消防給水系統適應工作狀態壓力穩定的消防給水設備。
在消防給水系統中，用于保證局部最不利點水壓要求而設置的消防穩壓泵或消防穩壓罐稱為局部穩壓設施，用于保證系統水壓或提供初期水量的氣壓給水罐稱為消防穩壓罐，用于穩定平時最不利點水壓的給水泵稱為消防穩壓泵。

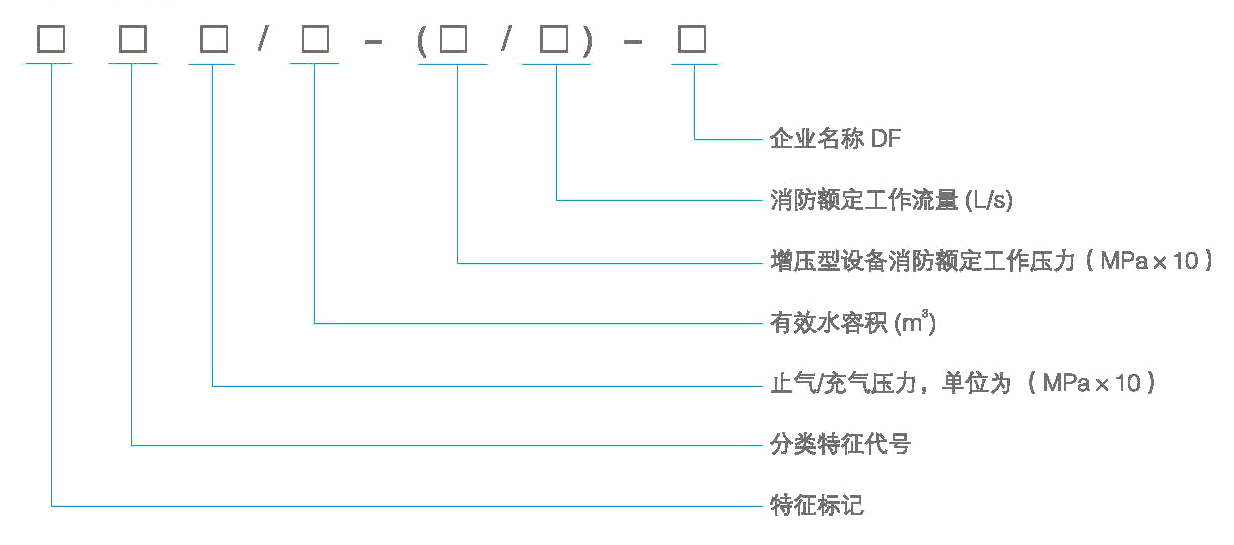

設備型號定義
特征標記
W：消防穩壓給水設備；
WZ：消防增壓穩壓合用給水設備。
分類特征代號
按氣壓罐工作方式：采用隔膜式氣壓罐，特征代號省略。
注：我公司主要采用隔膜式氣壓罐，樣本型號固按消防泵組及應用范圍的特征代號編制。
型號定義示例：
設備型號WZ3/0.3-(5/10)-DF表示隔膜式消防增壓穩壓合用給水設備，充氣壓力0.3MPa，消防有效水容積0.3m³，消防額定工作壓力0.5MPa，消防額定工作流量1OL／s。
設備型號W3/0.45-DF表示隔膜式消防穩壓給水設備，充氣壓力0.3MPa，消防有效水容積0.45m³。
設備用途
高層、多層、低層T業民用建筑的室內外消火栓、自動噴水、水幕等消防給水
臨時高壓消防給水和穩高壓消防給水；
臨時高壓消防給水和穩高壓消防給水系統的局部增壓給水。

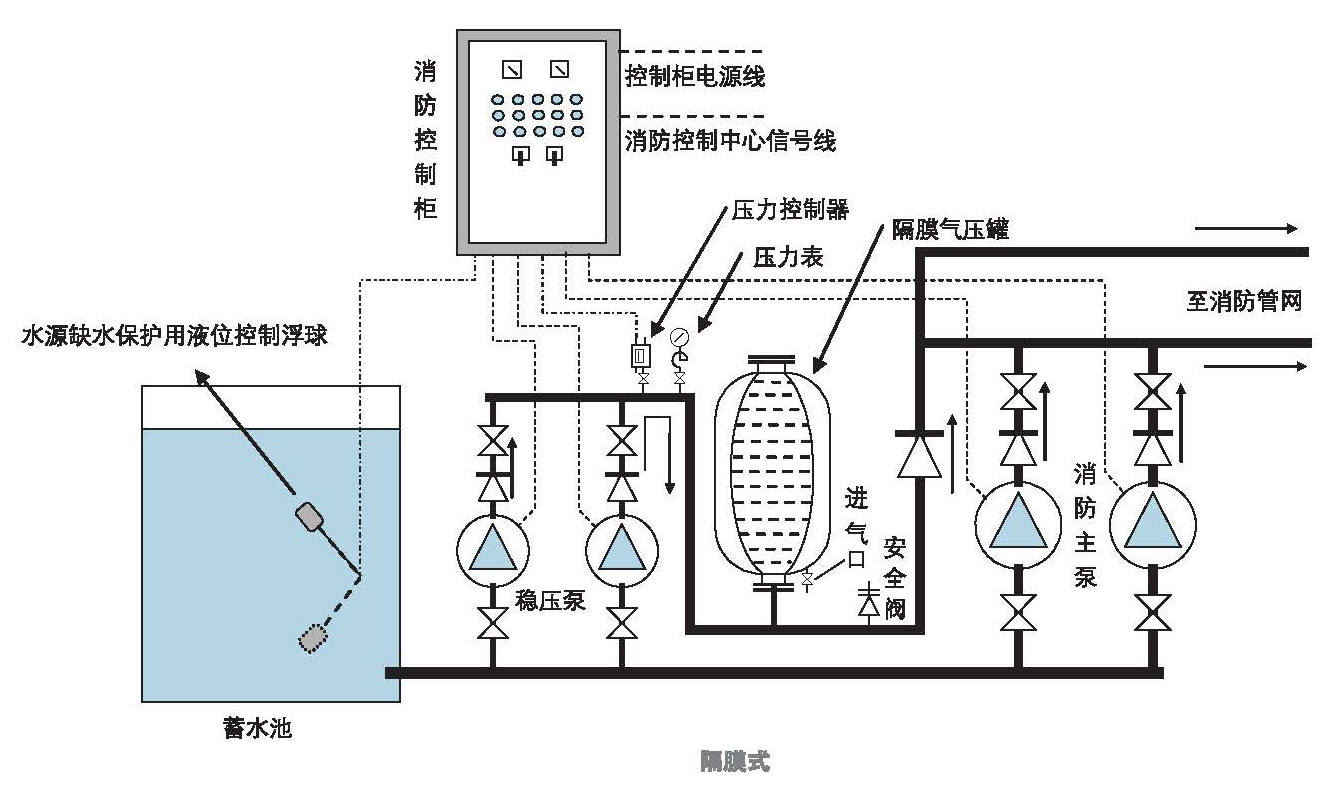

采用隔膜式氣壓罐的WZ消防增壓穩壓合用給水設備的工作原理圖及特點
隔膜式氣壓水罐為氣水分離式氣壓罐，其內部的空氣和水被一層橡膠膜所隔離，形成互不接觸的氣室和水室，因此空氣不會溶解于水中，設備正常運行時不需經常補氣。設備結構組成及工作原理如圖所示。橡膠隔膜用法蘭固定在氣壓水罐罐體內。設備安裝完畢后。一次性由充氣咀向氣室充氣，將水室內的空氣盡量擠出。待充氣至系統設計最低工作壓力時，封閉充氣咀。設備投入日常運行時，罐內開始進水。隨著進水量的增加，水室體積不斷擴大，氣室被不斷壓縮，罐內壓力逐漸升高，達到設計最高工作壓力時，水泵停止運行，氣室的壓力將水室內的水壓入管網．來保持管網的壓力。如此周而復始的進行日常消防管網的穩壓補水。
同樣，當有火警時，啟動消防主泵的同時關閉穩壓泵，解除缺水保護功能，使消防主泵直接供應消防用水。待滅火工作完畢，手動關閉消防水泵，消防控制柜又以自動方式控制穩壓補水泵維持日常運行。
特點：由于采用橡膠隔膜作為氣水隔離物，所以這種消防氣壓給水設備不需經常補氣，省卻了補氣裝置，簡化了設備的結構，降低了故
障率；同時由于使氣水相分離，防止了氣水混合，因此減少了水的氣化和由于氣化所造成的汽蝕現象。

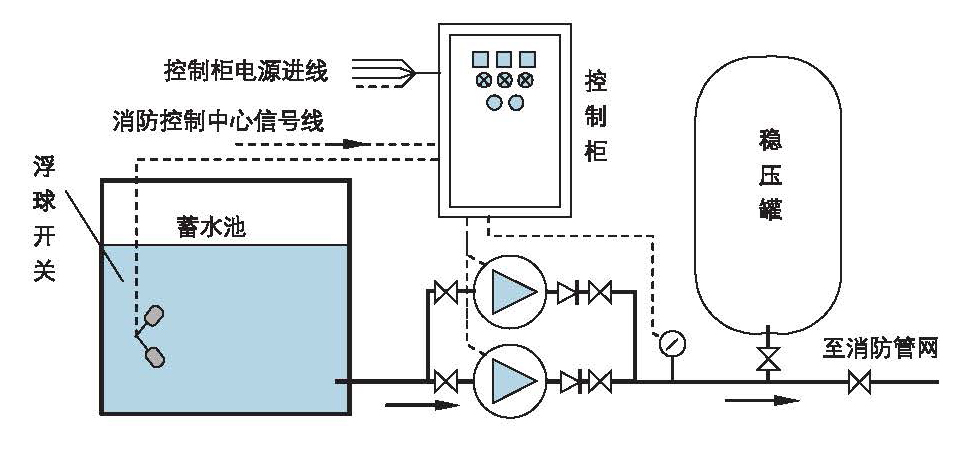

采用隔膜式氣壓罐的W消防穩壓給水設備的結構組成及工作原理圖
消防穩壓給水設備由消防穩壓泵、消防穩壓罐和控制設備組成，穩壓設備由壓力控制器檢測管網壓力的高低以控制穩壓水泵的運行和停止，保持消防管網的壓力滿足火災時消防用水壓力的要求。
《建筑設計防火規范》和《民用建筑水滅火系統設計規程》規定：
設置臨時高壓給水系統或穩高壓消防給水系統的建筑物．應設消防水箱或氣壓水罐(規定可以不設的除外)。消防水箱(包括氣壓水罐)應儲存10min的消防用水量。
《民用建筑水滅火系統設計規程》規定：
室內消防給水系統采用穩高壓消防給水系統時，系統應設消防穩壓泵與消防穩壓罐，消防穩壓罐總?cè)莘e對室內消火栓給水系統或自動噴水滅火系統不應小于50L(0.05 m³)，對室內消火栓給水系統和自動噴水滅火系統合用的不應小于80L(O.08m³)。
室內消防給水系統和室外消防給水系統合并設置的穩高壓消防給水系統，系統應設消防穩壓泵與消防穩壓罐，消防穩壓罐總?cè)莘e應不小于120L(0.12m³)。
設臨時高壓消防給水系統的高層建筑。當屋頂消防水箱的設置高度不能保證局部樓層最不利點的消防給水靜壓要求時，應采用局部穩
壓設施。消防穩壓罐的調節水容積對室內消火栓給水系統不應小于300L(0.3m³)，對自動噴水滅火系統不應小于150L(0.15m³)，
對室內消火栓給水系統和自動噴水滅火系統合用消防泵或消防穩壓罐的給水方式不應小于450L(0.45m³)。
消防穩壓泵的流量應按系統的滲漏量計算；消火栓給水系統宜為5L/s，自動噴水滅火系統宜為1L/s；消火栓給水系統與自動噴水滅火系統合用的消防穩壓泵宜為3L/s。穩高壓消防給水系統的消防穩壓泵的揚程應大于消防泵的揚程，局部穩壓設施的消防穩壓泵其揚程應保證頂層最不利處的室內消火栓和噴頭的水壓要求。
設備基本參數
設備工作壓力為：0.4，0.6，0.8，1.0，1.2，1.4，1.6MPa。
消防主泵的供水流量為：10.0．15.0，20.0，25.0，30.0，35.0，40.0L/s。
消防穩壓泵的流量為：1.0，2.0，3.0，4.0，5.0L/s。
穩高壓消防給水系統穩壓罐總?cè)莘e：0.05，0.08，0.12m³。
臨時高壓消防給水系統中的穩壓罐有效水容積：0.3，0.45，0.6，O.8m³。
注意：以上各系列之參數，允許向兩端外延伸，且樣本中所列出的設備參數未能全面覆蓋，請根據實際需求選擇適合的消防額定工作壓力、工作流量及氣壓罐容積。

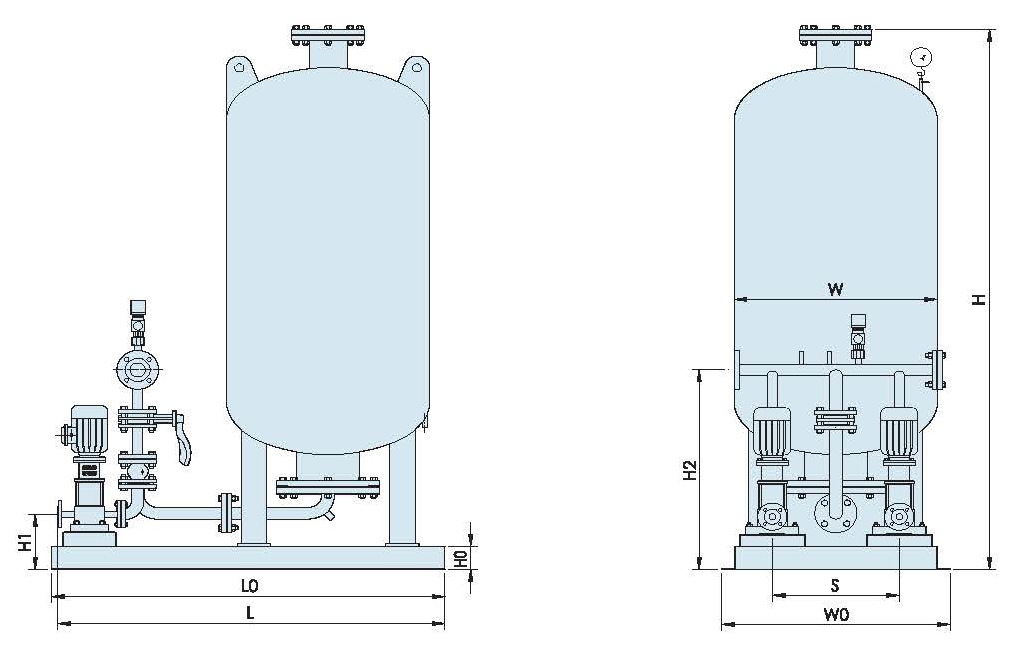

安裝尺寸圖
WZ消防增壓穩壓合用給水設備
W消防穩壓給水設備
