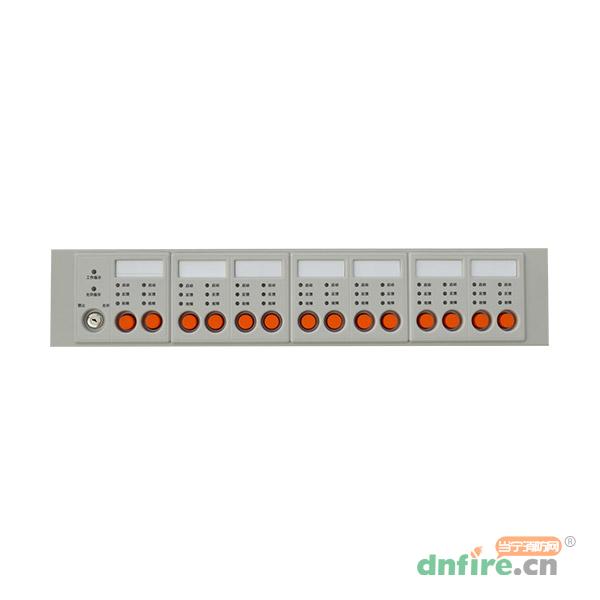

一、TX3520多線控制盤概述
TX3520多線控制盤是配TX3016、TX3032火災報警控制器上直控單元的擴展，以下簡稱控制盤?？刂票P通過RS485與火災報警控制器進行通訊，RS485接收到控制器的通訊幀，解析數據，根據命令收集直控點狀態、啟動和停止直控點等。
二、TX3520多線控制盤特點
內置微處理器；
RS485通訊方式，地址由撥碼開關編碼；
直控點點數在6、10、14點任選；
操作簡單，外觀整潔，使用方便，可靠性高。
三、TX3520多線控制盤基本功能
按鍵可直接控制直控點啟/停操作，并以有源方式輸出；
電鎖直接對直控點進行手動允許和禁止操作；
直控點設有啟動狀態、反饋狀態和故障狀態指示，并將狀態信息傳送至控制器；
編輯控制器聯動邏輯對每個直控點進行聯動操作，具體操作見控制器使用說明書。

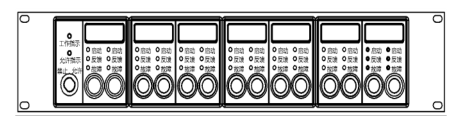

四、TX3520多線控制盤外形與結構

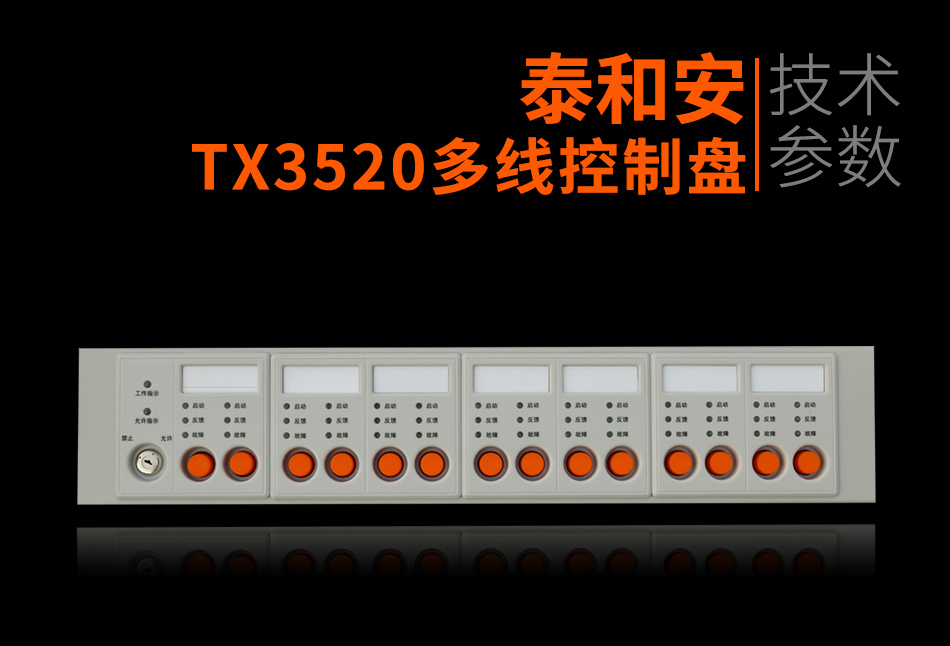

五、TX3520多線控制盤參數
| 型號 |
TX3520 |
| 工作電壓 |
24V±10% |
| 工作電流 |
≤100mA |
| 直控點數 |
6、10、14 點，可選 |
| 反饋端 |
與公共端連接反饋輸入線、反饋終端電阻范圍為 4.7k+/-20% |
| 輸出端 |
有源輸出，終端電阻范圍為 4.7k±20%，與公共端配合使用，連接 TX3911 終端器 |
| 公共端 |
反饋與輸出的公共連接端 |
| 模式 |
電平模式：負載容量為 150mA/30VDC；脈沖模式：啟動后輸出 3S 脈沖，然后關閉 |
六、TX3520多線控制盤接線端子
TX3520 多線控制盤接線端子示意圖
TX3520 多線控制盤直控輸出點示意圖
1、每一個多線控制盤直控輸出點包含三個接線點O1、COM1、I1，一個后面板包含14組直控輸出點，每一組直控輸出點對應操作盤上一個直控點；
2、01直控點啟動輸出；
3、I1直控點反饋輸入，需要接入終端電阻；
4、COM1直控點輸入輸出公共端；
5、TX3520與外部負載接線如下圖所示：
