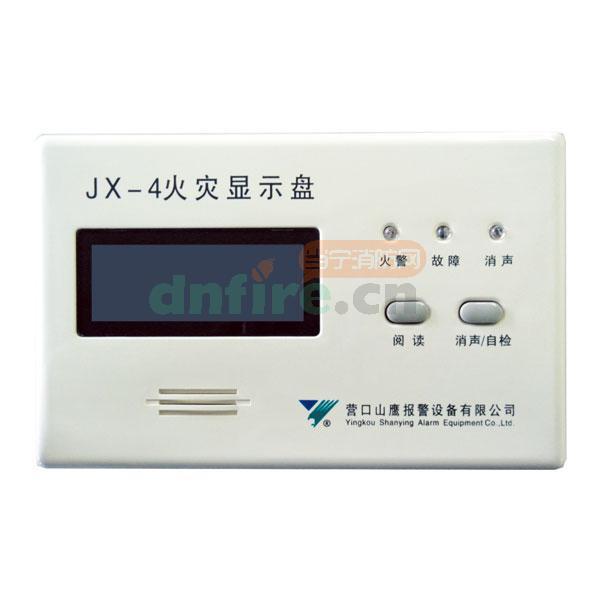

一、JX-4火災顯示盤產品簡介
JX-4火災顯示盤是火災報警控制器的配套產品，它主要用于火災報警的分區、樓層顯示，一個火災報警系統可以配置多臺火災顯示盤，火災報警主機按照預先的邏輯編程結果，通過RS485總線將火災報警信息傳送到各個分區、樓層的火災顯示盤，根據編程結果可以顯示所有回路的信息。
它的顯示部分采用了LCD液晶顯示器，顯示內容為漢字，每屏可以顯示4條信息，內容直觀、清晰。殼體采用ABS樹脂，體積小巧，外形美觀。
使用先進的光電隔離器件和瞬態電壓抑制器,具有超強抗干擾能力。
超大存儲容量，能夠存儲500條各類報警信息。
JX-4火災顯示盤接收到火災報警控制器的火警和故障時，發出聲光報警信號，并顯示相應的地址信息，達到對分區探測器的復示作用。
有通訊自診斷功能，可以顯示同上位機的通訊狀況，自檢時可以看到本機號。
設有液晶對比度調整電位器，用戶可根據自己的要求自行調整。
具有數字時鐘功能，可以自調時鐘，也可以接收火災報警控制器傳來的時間。
JX-4火災顯示盤符合GB17429-1998國家標準。
二、JX-4火災顯示盤技術參數
○工作電壓：DC24V直流供電，無極性
○監視電流：≤50mA
○報警電流：≤100mA
○每屏顯示容量：≤4條信息
○功耗：＜2.5W
○編碼方式：七位編碼開關。
○編碼范圍：1—127
○環境條件：溫度：0℃～50℃；相對濕度：≤98%(40℃)
○外形尺寸：長205mm×寬130mm×高45mm
○安裝方式：壁掛式
三、接線圖、復位、地址設定見下圖
四、外形示意圖、布線
布線：電源線選用BV安裝線，截面積≧2.5mm2；當線路過長、線阻過大時，應加粗導線線徑或每10臺區域顯示器增加一對電源線。
RS485通訊總線選用RVVP-2×1.0mm2銅芯導線。
