一、M100總線/分線氣體報警控制器概述
M100型氣體報警控制器是專門為工業場所小規模應用設計的產品，有總線模式和分線模式二種探測器接口方式，在總線模式下,單通道M100可以連接16路總線C630可燃氣體探測器及相關模塊。分線模式下，單通道配接1路分線C630可燃氣體探測器。
M100每通道裝有一塊128x64點陣OLED液晶指示器，可以顯示氣體探測器的當前讀數及報警狀態，同時可以存儲完整的報警歷史記錄。本系統要求用220伏交流電，可配接直流24V備用電池。
M100氣體報警控制器滿足中國國家標準GB16808-2008的要求，并取得型式認可證書。
二、M100總線/分線氣體報警控制器功能特點
1.小型壁掛式設計，內置32位微處理器，獨有的軟件濾波技術
2.中文OLED液晶顯示;有聲光指示
3.總線模式下氣體探測器的濃度循環顯示
4.分線模式下氣體探測器單獨連續顯示
5.可設定報警繼電器輸出的濃度預值
6.完善的故障自檢測監控系統
7.總線模式下單通道最多配接16路C630總線氣體探測器
8.一個壁掛機箱最多安裝1路管理單元+4路總線探測單元
9.分線線模式下單通道最多配接1路C630分線氣體探測器
10.一個壁掛掃梢右最多安裝1路管理單元+9路分線探測單元
11.具有CAN網絡、RS232、RS485接口:可組成網絡
12.分線模式下每路有2個報警繼電器輸出
13.總線模式下可以配接控制用輸入輸出模塊
14.每路有低、高報警聲光指示
15.易于安裝維護、操作簡單
三、M100總線/分線氣體報警控制器技術參數
| 執行標準 |
GB16808-2008可燃氣體報警控制器 |
| 主電 |
220VAC(+10%％、-15%) |
| 備電 |
2×12VDC7Ah鉛酸電池，安裝于外部電源盒 |
| 功耗 |
每通道功耗<2W |
| 探測器接入方式 |
2/3線0-22mA電流環 |
| 識別信號 |
<1mA探測器故障/線路故障
2-2.5mA探測器測試
3-4mA探測器負飄
4-20mA工作狀態
>22mA超量程
重復性：±1%F.S
精度：0.5%F.S |
| 報警級別 |
低警、高警 |
| 信息顯示 |
每通道128×64點陣OLED（報警信息、濃度信息、故障信息） |
| 歷史記錄 |
內置存儲器，可以記錄1000條報警、故障或操作記錄 |
| 總輸出 |
1繼電器（報警或故障），Modbus（RS485），Canbus |
| 每通道輸出 |
2繼電器（每通道低警、高警） |
| 繼電器觸電 |
1A@30VDC 1A@125VAC |
| 聲響 |
壓電陶瓷揚聲器，兩種聲響（報警、故障），90dB |
| 工作溫度 |
-10~50℃ |
| 工作濕度 |
<95%RH不結露 |
四、M100總線/分線氣體報警控制器外形結構示意圖

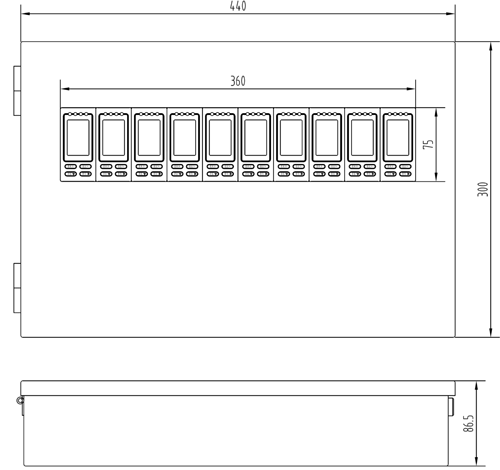

通道控制器外形尺寸
通道控制器安裝尺寸
五、端子接線

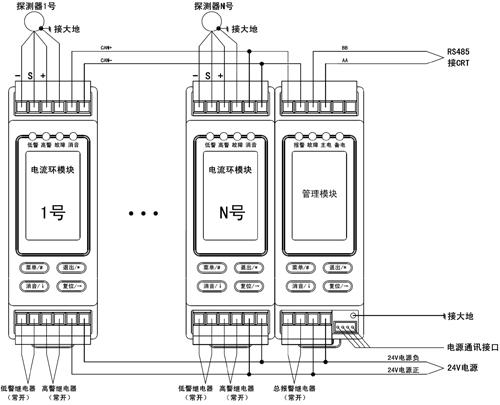

1、端子板布局和端子定義見下圖。

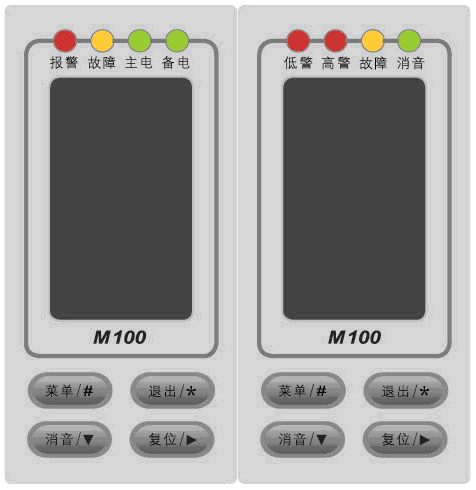

2、操作面板示意圖
1.使用“菜單/#”鍵可以進入功能界面，在功能界面里可以進行自檢、查詢、設置等操作；
2.使用“退出/★”鍵可以返回上級菜單，在功能界面按返回鍵可以回到顯示界面；
3.使用“消音/↓”鍵可以切除聲響，但當下一個報警到來時，聲響可以再次發出；
4.使用“復位/→”鍵可以使控制器進行復位操作；
5.監視界面下，進入歷史事件查詢和自檢菜單的出廠初始一級密碼為“#、↓、→、★”；
6.監視界面下，對控制器進行設置的出廠初始二級密碼為“★、★、★、#”；
7.監視界面下，對控制器進行復位操作的出廠初始密碼為“★、★、★、→”。
