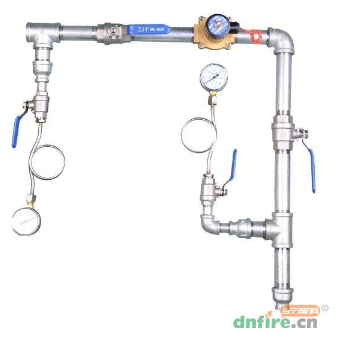

【前言】現實應用中，末端試水裝置未安裝試水接頭的情況普遍存在，這是不對的；試水接頭可以采用大小頭，也可以采用開式噴頭。

一《自動噴水滅火系統設計規范》GB50084-2017

　　【6.5.2】末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。

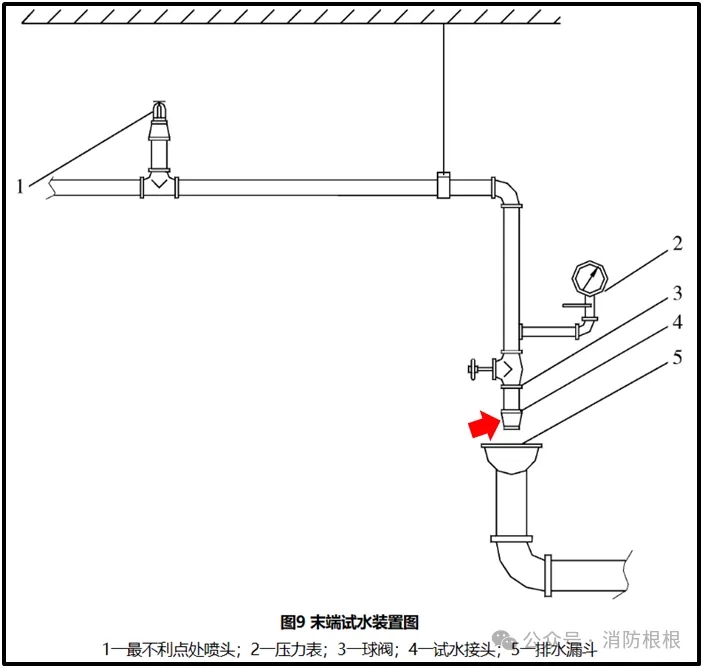

　　【條文說明】本條規定了末端試水裝置的組成、試水接頭出水口的流量系數，以及其出水的排放方式（見圖9）。為了使末端試水裝置能夠模擬實際情況，進行開放一只噴頭啟動系統等試驗，其試水接頭出水口的流量系數，要求與同樓層或所在防火分區內采用的最小流量系數的噴頭一致。例如：某酒店在客房中安裝流量系數為K等于115的邊墻型擴大覆蓋面積灑水噴頭，走廊安裝下垂型標準流量灑水噴頭，其所在樓層如設置末端試水裝置，試水接頭出水口的流量系數，要求為流量系數K等于80。

二《自動跟蹤定位射流滅火系統技術標準》GB51427-2021

　　【4.3.12】模擬末端試水裝置應由探測部件、壓力表、自動控制閥、手動試水閥、試水接頭及排水管組成，并應符合下列規定：

　　3 試水接頭的流量系數（K值）應與滅火裝置相同。

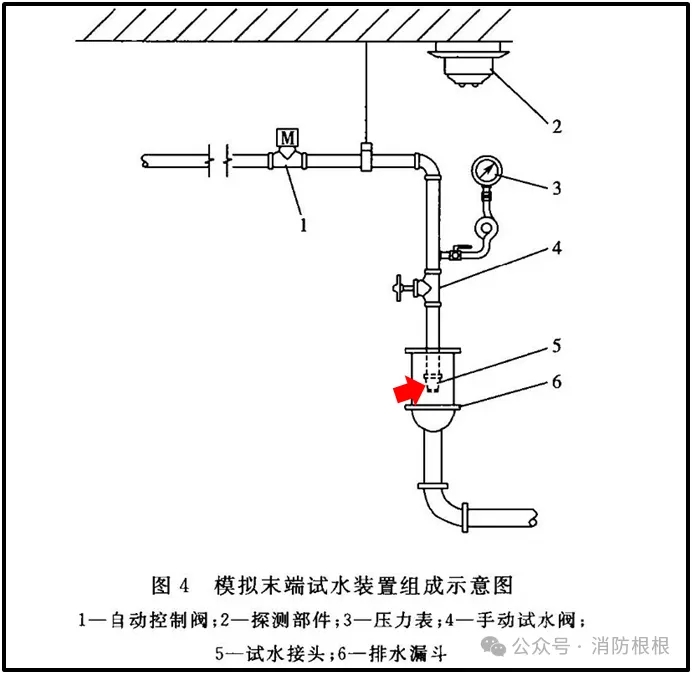

　　【條文說明】本條規定了模擬末端試水裝置的組成及要求，圖4為其組成示意圖。

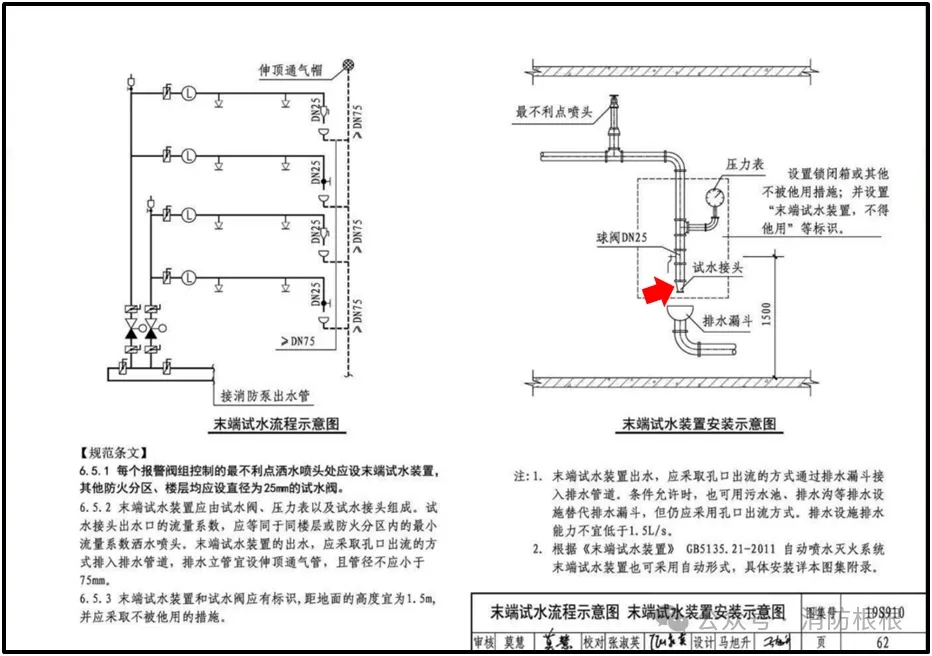

三《自動噴水滅火系統設計圖集》19S910

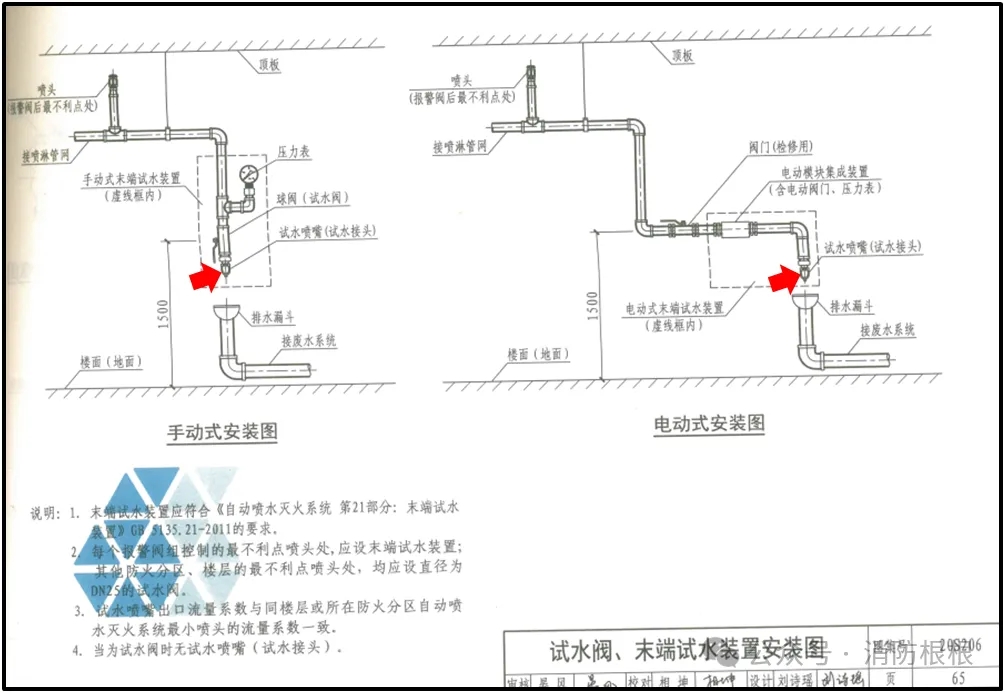

四《自動噴水滅火設施安裝圖集》20S206

轉載自@消防根根

第一圖有更換
