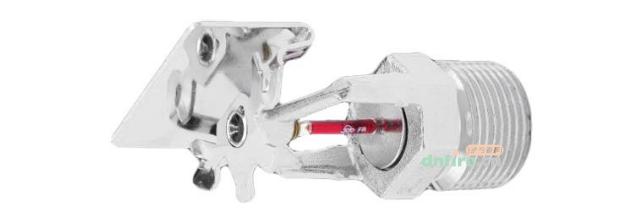

邊墻型噴頭設置場所：

　　邊墻型噴頭用于輕危和中危Ⅰ級場所，如住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室，另外自動噴水防護冷卻系統也可采用邊墻型噴頭。

　　邊墻型噴頭的配水管道易于布置，非常受國內設計、施工及使用單位歡迎。但國外對采用邊墻型噴頭有嚴格規定，如保護場所應為輕危險級，中危險級系統采用時須經特許；頂板必須為水平面，噴頭附近不得有阻擋噴水的障礙物；灑水應噴濕一定范圍墻面等。

　　防護冷卻系統主要與防火卷簾、防火玻璃墻等防火分隔設施配合使用，其噴頭布置時應將水直接噴向保護對象，因此可采用邊墻型灑水噴頭。

　　附：GB50084-2017《自動噴水滅火系統設計規范》6.1.3條第3款有規范要求

　　6.1.3 濕式系統的灑水噴頭選型應符合下列規定：

　　3 頂板為水平面的輕危險級、中危險級Ⅰ級住宅建筑、宿舍、旅館建筑客房、醫療建筑病房和辦公室，可采用邊墻型灑水噴頭；

邊墻型噴頭安裝間距：

　　邊墻型標準覆蓋面積灑水噴頭的最大保護跨度與間距，應符合下表的規定：

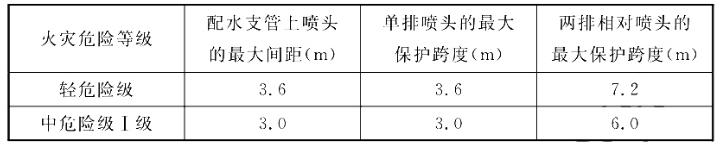

邊墻型標準覆蓋面積灑水噴頭的最大保護跨度與間距表

　　注：1兩排相對灑水噴頭應交錯布置；

　　2室內跨度大于兩排相對噴頭的最大保護跨度時，應在兩排相對噴頭中間增設一排噴頭。

　　邊墻型擴大覆蓋面積灑水噴頭的最大保護跨度和配水支管上的灑水噴頭間距，應按灑水噴頭工作壓力下能夠噴濕對面墻和鄰近端墻距濺水盤1.2m高度以下的墻面確定，且保護面積內的噴水強度應符合本規范下表的規定。

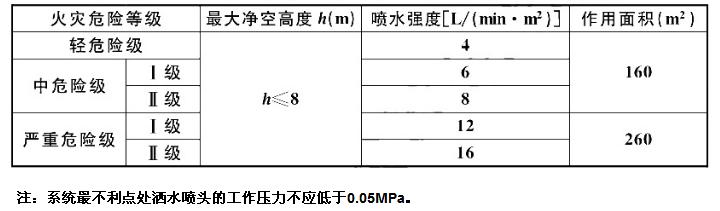

民用建筑和廠房采用濕式系統時的設計基本參數表

邊墻型灑水噴頭與墻的距離：

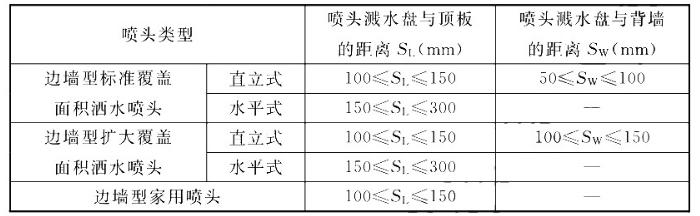

　　邊墻型灑水噴頭濺水盤與頂板和背墻的距離應符合下表的規定。

邊墻型灑水噴頭與障礙物的距離：

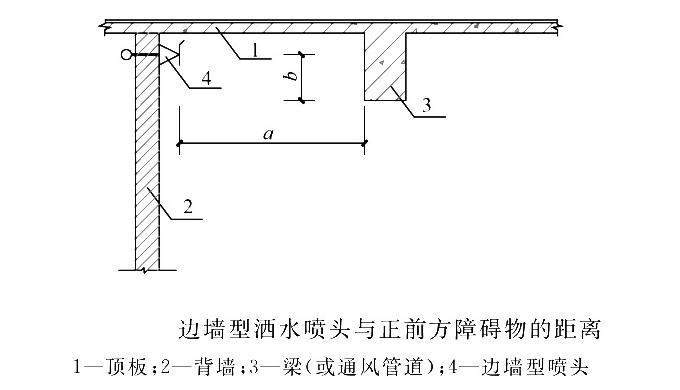

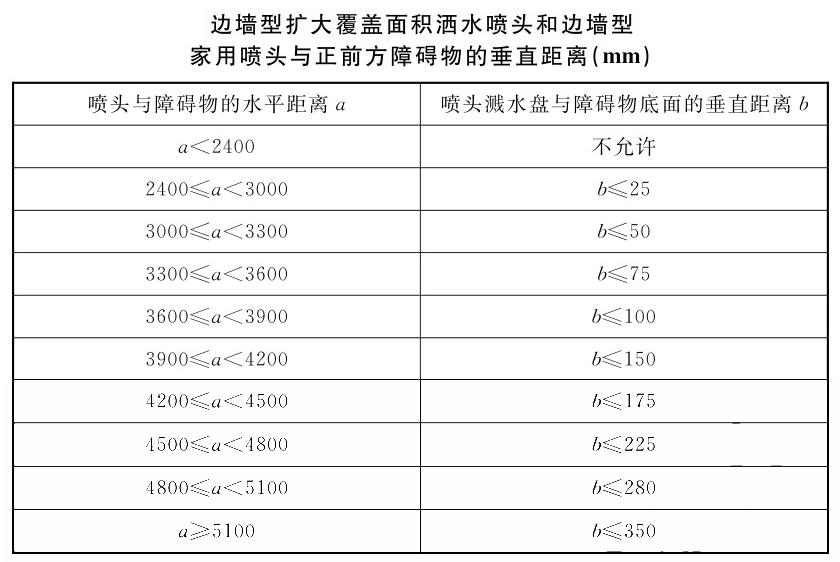

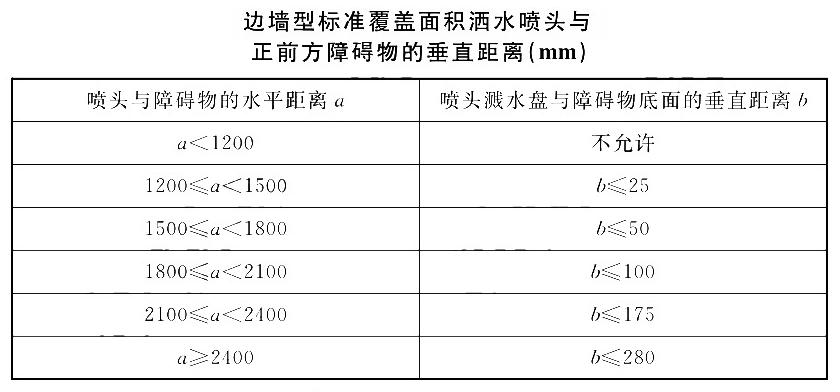

　　邊墻型標準覆蓋面積灑水噴頭正前方1.2m范圍內，邊墻型擴大覆蓋面積灑水噴頭和邊墻型家用噴頭正前方2.4m范圍（下圖）內，頂板或吊頂下不應有阻擋噴水的障礙物。

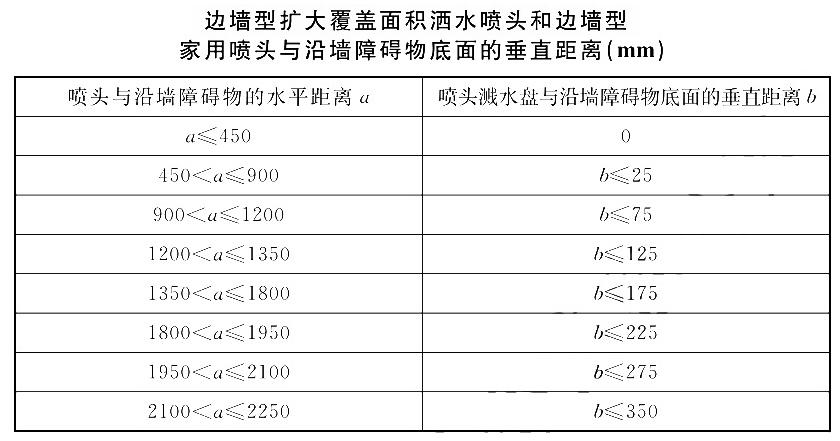

 　　邊墻型灑水噴頭兩側與頂板或吊頂下梁、通風管道等障礙物的距離，見下圖。
