撥碼開關

撥碼開關雖然是早期的編碼方式，絕大多數探測器也已使用電子編碼，但撥碼開關的使用還是存在的，在一些探測器或其他現場設備也會看到。

撥碼開關其實就是二進制的使用，為了方便大家了解，筆者借ASD5381探測器（為例）上的撥碼開關給大家講一下怎么設置地址碼。

ASD5381探測器

ASD5381探測器上電前需要對地址進行設置，地址不能重復，如果重復將導致通訊不正常。探測器通過內部所帶7位撥碼開關產生1～127位的地址，可避免了因電子串號所產生雙重地址(邏輯地址與物理地址)，造成探測器編號分布錯亂。

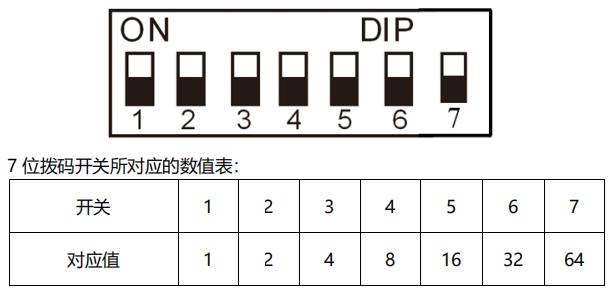

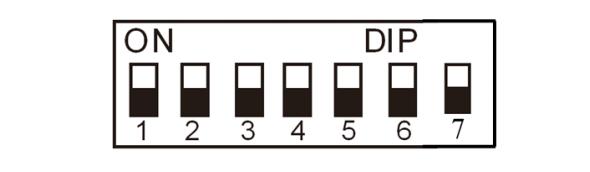

首先，打開GT-ASD5381型可燃?xì)怏w探測器的上蓋，內有一個如圖所示由1～7所組成的一個長方形撥碼開關（共可以設置1～127位地址）。

查看探測器地址：比如將第4位和第6位拔到ON端，把4和6分別代入上表，查出它們的值是8、32最后用這兩個數字相加得到的40。就是這個探測器所對應的編號，為40號。將所有拔到ON端開關所對位的值相加，就是探測器的地址。

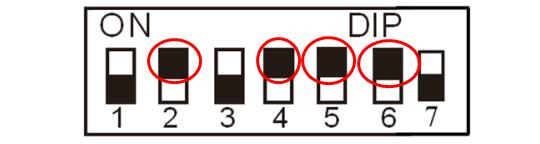

設置探測器地址：如需要撥地址58。在撥碼開關對應數值表中找小于58中最大的一個數依次相減。58-32＝26；26-16＝10；10-8＝2；2-2＝0。這里用到了表中所對應的32、16、8、2，他們所對應的開關為6、5、4、2四個開關。撥上開關撥號完成如下圖：

上標中的對應值其實也不需要背誦記住，第一位就是2的0次方，第二位就是2的1次方，第三位就是2的2次方，依次類推。需要編多少號的碼，就是把這碼的數值分解成對應值，再把對應值的開關撥到有效位置就可以了。
