住房和城鄉建設部辦公廳關于印發

城市地下綜合管廊建設規劃技術導則的通知

各省、自治區住房和城鄉建設廳，直轄市住房和城鄉建設（管）委，北京城市管理委，新疆生產建設兵團住房和城鄉建設局：

　　為深入貫徹落實黨的二十大精神和黨中央、國務院決策部署，因地制宜推進城市地下綜合管廊建設，推動城市高質量發展，我部組織修訂了《城市地下綜合管廊建設規劃技術導則》?，F(xiàn)印發給你們，請結合實際參照執行。《城市地下綜合管廊建設規劃技術導則》（建辦城函〔2019〕363號）同時廢止。

住房和城鄉建設部辦公廳

2023年5月26日

　?。ù思鲃庸_）

城市地下綜合管廊建設規劃技術導則

（修訂版）

住房和城鄉建設部

2023年5月

前言

　　為加強地下管線建設，解決反復開挖路面、架空線網密集、管線事故頻發等問題，保障城市“生命線”安全，提高城市綜合承載能力和城鎮化發展質量，指導各地進一步提高城市地下綜合管廊建設規劃編制水平，因地制宜推進綜合管廊建設，制定本導則。

　　本導則共分為6章，主要內容包括：總則、術語、基本要求、規劃技術路線、編制內容及技術要點、編制成果。

　　本導則由住房和城鄉建設部組織編制。主要起草單位：中國城市規劃設計研究院、上海市政工程設計研究總院(集團)有限公司、北京市市政工程設計研究總院有限公司、北京城建設計發展集團股份有限公司、中國市政工程華北設計研究總院有限公司、中國建筑設計研究院有限公司、北京市城市規劃設計研究院、中冶京誠工程技術有限公司、深圳市城市規劃設計研究院、深圳市市政設計研究院有限公司、河南省城鄉規劃設計研究總院股份有限公司、廈門市政管廊投資管理有限公司。

　　本導則編制主要依據《中共中央國務院關于進一步加強城市規劃建設管理工作的若干意見》《國務院辦公廳關于加強城市地下管線建設管理的指導意見》（國辦發〔2014〕27號）、《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》（國辦發〔2015〕61號）、《國務院關于印發扎實穩住經濟一攬子政策措施的通知》（國發〔2022〕12號）、《“十四五”全國城市基礎設施建設規劃》和中央財經委第十一次會議“有序推進地下綜合管廊建設”精神以及國家現行標準規范。

　　本導則由住房和城鄉建設部城市建設司負責指導實施與監督管理，中國城市規劃設計研究院、中國建筑設計研究院有限公司負責技術解釋。

1 總則

1.0.1【編制目的】為提高城市地下綜合管廊建設規劃編制水平，指導各地因地制宜科學有序推進綜合管廊建設，逐步形成保障城市高質量發展需求的綜合管廊與纜線管溝、直埋管線相結合的城市市政管網建設體系，增強綜合管廊建設的經濟性、安全性、科學性，特制定本導則。

1.0.2【適用范圍】本導則適用于城市地下綜合管廊建設規劃編制相關工作。

1.0.3【標準依據】綜合管廊建設規劃編制應符合《城市工程管線綜合規劃規范》（GB50289）、《特殊設施工程項目規范》（GB55028）、《城市綜合管廊工程技術規范》（GB50838）等國家現行標準的規定。

2 術語

2.0.1 綜合管廊utility tunnel。綜合管廊是建于城市地下用于容納兩類及以上城市工程管線并滿足人員運行管理和維護需求，由構筑物及附屬設施組成的地下空間體。包括干線綜合管廊、支線綜合管廊。

　　1 干線綜合管廊trunk utility tunnel。主要用于容納城市主干工程管線的綜合管廊，其主要功能是為城市市政場站輸送服務，能滿足人員正常通行，附屬設施完備。包括兩種子類型，一種只容納城市主干工程管線的主要干線綜合管廊，不直接向用戶提供服務；另一種同時容納主干和配給工程管線的干支混合綜合管廊，可兼顧向用戶提供服務。

　　2 支線綜合管廊branch utility tunnel。用于容納城市配給工程管線，直接向用戶提供服務的綜合管廊。包括兩種子類型，一種主要容納城市配給工程干管線的主要支線綜合管廊，滿足人員正常通行，附屬設施完備；另一種主要容納城市配給工程支管線或者為末端用戶提供供給服務的小型支線綜合管廊，滿足人員通行，附屬設施簡單配置。

2.0.2 纜線管溝cable trench。主要采用淺埋溝道方式建設，用于容納電力和通信等線纜的非通行管溝，其內部空間不考慮人員正常通行要求。

2.0.3 三維控制線the 3D control line。綜合管廊建設規劃中確定并應規劃控制綜合管廊平面及豎向位置的三維空間界線。

2.0.4 綜合管廊定測線utility tunnel positioning line。為便于綜合管廊平面定位設置的主要結構定位基準線。

2.0.5 附屬設施accessorial works。為保障綜合管廊本體、內部環境、管線運行和人員安全，配套建設的消防、通風、供電、照明、監控與報警、給排水和標識等設施。

3 基本要求

3.1 編制原則

3.1.1 因地制宜、分類施策。從城市發展需求和建設條件出發，因地制宜分類施策，發揮綜合管廊集約布局管線和提高管線運行安全可靠性作用，在實現城市市政管網系統整體布局最優的基礎上，科學合理確定綜合管廊建設規劃方案。

3.1.2 經濟實用、集約高效。注重綜合管廊建設效能，處理好城市安全與發展、管線敷設和運行維護、市政管線建設更新改造需求與綜合管廊建設成本之間的關系，建設經濟實用的綜合管廊。

3.1.3 安全韌性、智能綠色。基于綜合管廊全生命周期本質安全需求，按照源頭防范、系統治理的原則，運用數字化、信息化、智能化新技術，提高基礎設施抵御風險的能力。貫徹落實綠色發展理念，通過優化規劃方案，促進綜合管廊建設和運行綠色低碳節能降耗。

3.1.4 統籌銜接、遠近結合。從統籌地上地下空間資源利用角度，加強相關規劃之間的銜接，以綜合管廊布局引導地下管線優化布局，統籌市政管線更新改造與綜合管廊建設需求、建設時序，充分考慮遠期發展需求，適當預留遠景發展空間。

3.2 規劃統籌

3.2.1【新老城區統籌】綜合管廊建設規劃應統籌兼顧老城區和新城區。城市新區、各類園區、成片開發區域新建道路應結合實際需求同步規劃建設綜合管廊。老城區應結合城市老舊管網改造、道路交通改造、軌道交通建設、地下空間開發、老舊小區改造、城市風貌改善、架空線入地等城市更新建設需求，針對基礎設施突出問題，因地制宜推進綜合管廊建設，提高市政管網建設質量和城市整體安全韌性。

3.2.2【地下空間統籌】綜合管廊建設規劃應與地下空間利用相關規劃統籌，做到與地下管線、地下道路、軌道交通、人民防空、地下綜合體等地下空間及設施現狀或規劃統籌銜接，實施地下空間分層管控以及多功能協同規劃，明確重要節點控制要求，實現綜合管廊與各類地下設施的平面與豎向協調，科學引導綜合管廊與地下空間共建實施。無法同步建設的，應預留建設和發展空間。

3.2.3【地下管線統籌】應結合實際需求、建設條件及綜合效益分析，與各類管線規劃和地下管線綜合規劃銜接。綜合管廊規劃布局應結合給水廠、污水廠、再生水廠、發電廠、變電站、燃?xì)鈭稣尽嵩磸S、通信機樓、真空垃圾轉運站等重要市政場站以及重要市政廊道的布局和需求合理確定。發揮綜合管廊統籌集約布局管線的作用，通過綜合管廊引導和優化區域管線系統布局，因地制宜促進綜合管廊建設區域內的管線納入綜合管廊，減少區域內直埋管線和架空線纜，提高綜合管廊的建設效能。處理好綜合管廊與重力流管線或其他直埋管線的空間關系，合理確定綜合管廊平面及豎向位置，保障綜合管廊與直埋管線、纜線管溝等系統銜接和聯通。

　　綜合管廊建設規劃相關內容應納入城市地下管線綜合規劃，因地制宜確定不同區域各類管線的敷設方式，統籌城市不同敷設方式的管線布局。應將綜合管廊建設規劃相關成果和要求納入給水、排水、再生水、燃?xì)?、熱力、電力、通信等各類專項?guī)劃的編制或修訂，并統籌優化管網規劃布局，提升區域市政設施承載能力。

3.2.4【道路統籌】編制綜合管廊建設規劃，應結合城市道路系統等級及其交通量大小、道路橫斷面型式、道路沿線建設條件、道路在城市中的重要性等，確定綜合管廊規劃布局、斷面選型、三維控制線劃定、重要節點控制等內容。綜合管廊作為城市道路附屬設施時，應結合道路建設和改造時序，合理安排綜合管廊建設時序和規模。

3.2.5【規劃銜接】綜合管廊建設規劃應與相關專項規劃充分銜接。各相關規劃應滿足綜合管廊建設空間和建設時序的需求。

3.3 規劃期限

　　綜合管廊建設規劃期為近期5年，遠期20年，原則上5年進行一次評估，根據評估結果及時調整。

4 規劃技術路線

4.0.1【前期準備】合理確定規劃范圍、規劃期限、規劃目標。

4.0.2【現狀調研】開展現狀調研，通過資料收集、相關單位調研、實地踏勘等，調研規劃范圍內及相關的現狀情況、存在問題及規劃需求。調研內容包括：

　　1 資料收集。主要收集以下資料：

　　一是城市國民經濟和社會發展規劃、國土空間規劃、城市建設規劃、管線綜合規劃、各類管線專項規劃，以及道路、地下空間、軌道交通、人民防空、河道水系、排水防澇等相關規劃。

　　二是城市近期建設規劃計劃和重要市政設施、交通、水利、應急等相關近期建設計劃。

　　三是管線普查及城市地下管線資料，道路網、已建綜合管廊等現狀基礎設施資料。近5年各類管道安全運行情況，并重點了解燃?xì)?、蒸汽管道安全運行存在的隱患和問題。當?shù)亟?jīng)濟發展?fàn)顩r、地質勘察、地震和水文資料、地形圖等。了解地下管線更新改造、架空線入地等需求。

　　四是既有綜合管廊建設規劃成果及相關資料、規劃實施總結評估資料等。

　　2 相關單位調研。主要開展以下調研：

　　一是對住房和城鄉建設、規劃及自然資源、發展改革、財政、城市管理、交通、水務、電力、通信等相關部門調研，了解綜合管廊規劃建設的實際需求、基礎條件，以及綜合管廊建設的經濟、技術支撐能力。

　　二是對管線權屬單位、綜合管廊建設及運營管理單位調研，了解各類管線建設現狀及規劃情況、入廊需求、建設運營情況及未來的發展設想。

　　三是對道路、軌道交通、人民防空、地下空間等相關工程建設管理主管部門調研，了解相關工程設施的現狀及規劃情況，綜合管廊與相關設施統籌建設的需求和可行性，以及對綜合管廊規劃建設的意見建議等。

　　3 實地踏勘。主要包括：

　　一是調查現狀給水廠、污水廠、發電廠、變電站、燃?xì)鈭稣?、軌道交通等重要基礎設施，核實軍用、輸油輸氣、給水、排水、再生水、熱力、燃?xì)狻㈦娏?、通信等對綜合管廊規劃建設有較大影響的重要管線設施，避免線位沖突。調查城市各類架空管線情況，分析入廊管線需求。

　　二是了解現狀道路建設使用情況及改擴建計劃，調查周邊交通狀況，分析道路交通對綜合管廊建設的影響，以及綜合管廊建設對道路交通的影響。

　　三是調查現狀綜合管廊建設平面位置、斷面、埋深、入廊管線種類及規模、監控中心及附屬設施等情況，梳理綜合管廊建設和運營的需求及問題。

　　四是分析規劃范圍內的工程地質、水文地質條件、抗震要求等，查明不良地質條件，尤其是地震斷裂帶位置、當?shù)貧v年洪水位和地下水位資料。

　　五是通過實地踏勘和地形圖或現場測量圖統計分析，調研擬規劃建設綜合管廊路段沿線及路段地下現狀建（構）筑物的情況和地下空間資源情況，調研周邊各類管線建設、征地拆遷情況，調研臨近地下文物和名木古樹等情況。

4.0.3【必要性和可行性分析】開展綜合管廊規劃建設必要性和可行性分析，分析綜合管廊建設實際需求及經濟技術等可行性。

4.0.4【確定管廊布局及入廊管線】

　　1根據現狀建設條件分析、管線入廊需求分析、相關規劃銜接分析等，擬定綜合管廊布局初步方案。

　　2對相關道路、城市開放空間、地下空間的可利用條件進行分析，協調各類管線專項規劃，論證綜合管廊布局初步方案的可行性及合理性，確定綜合管廊規劃布局，提出與相關規劃銜接建議。

　　3在征求管線權屬單位意見基礎上，確定近期建設管廊的入廊管線及入廊時序。

4.0.5【斷面選型】制定綜合管廊斷面形式及控制尺寸的建議方案。

4.0.6【三維控制線劃定】明確綜合管廊的規劃平面位置和豎向控制要求，劃定綜合管廊三維控制線。

4.0.7【重要節點控制】明確綜合管廊與道路、軌道交通、地下通道、人民防空及其他設施之間的間距控制要求或統籌實施建議，示意節點規劃設計方案。

4.0.8【監控中心及附屬構筑物】確定監控中心以及吊裝口、通風口、人員出入口等各類附屬構筑物配置原則和要求，明確監控中心的位置及用地面積。

4.0.9【附屬設施及安全防災】明確不同類型綜合管廊對消防、通風、供電、照明、監控和報警、排水、標識等相關附屬設施的配置原則和要求。明確綜合管廊抗震、防火、防洪、防恐等安全及防災的標準和基本措施。

4.0.10【安排建設時序】根據城市發展需要，合理安排綜合管廊建設的近遠期時序。

4.0.11【投資估算】估算規劃期內的綜合管廊建設資金規模。

4.0.12【制定近期建設方案】根據城市近期發展需求，如新區建設和老城區改造、軌道交通建設、道路新改擴建、地下管線新改擴建、架空線入地改造等重點項目建設計劃，確定綜合管廊近期建設方案。應進一步深化確定入廊管線種類及規模、斷面設計，明確綜合管廊及未入廊管線的銜接關系，以及與其他重要設施的空間關系，確定重要節點的控制要求、附屬設施配置標準、工程建設時序。

4.0.13【實施保障】提出綜合管廊建設規劃實施保障措施。

4.0.14【意見征詢】規劃編制過程中充分征求道路、軌道交通、給水、排水、再生水、燃?xì)?、熱力、電力、通信、廣播電視、人民防空、消防等行政主管部門及有關單位、行業專家、社會公眾的意見，并結合反饋意見完善規劃成果。

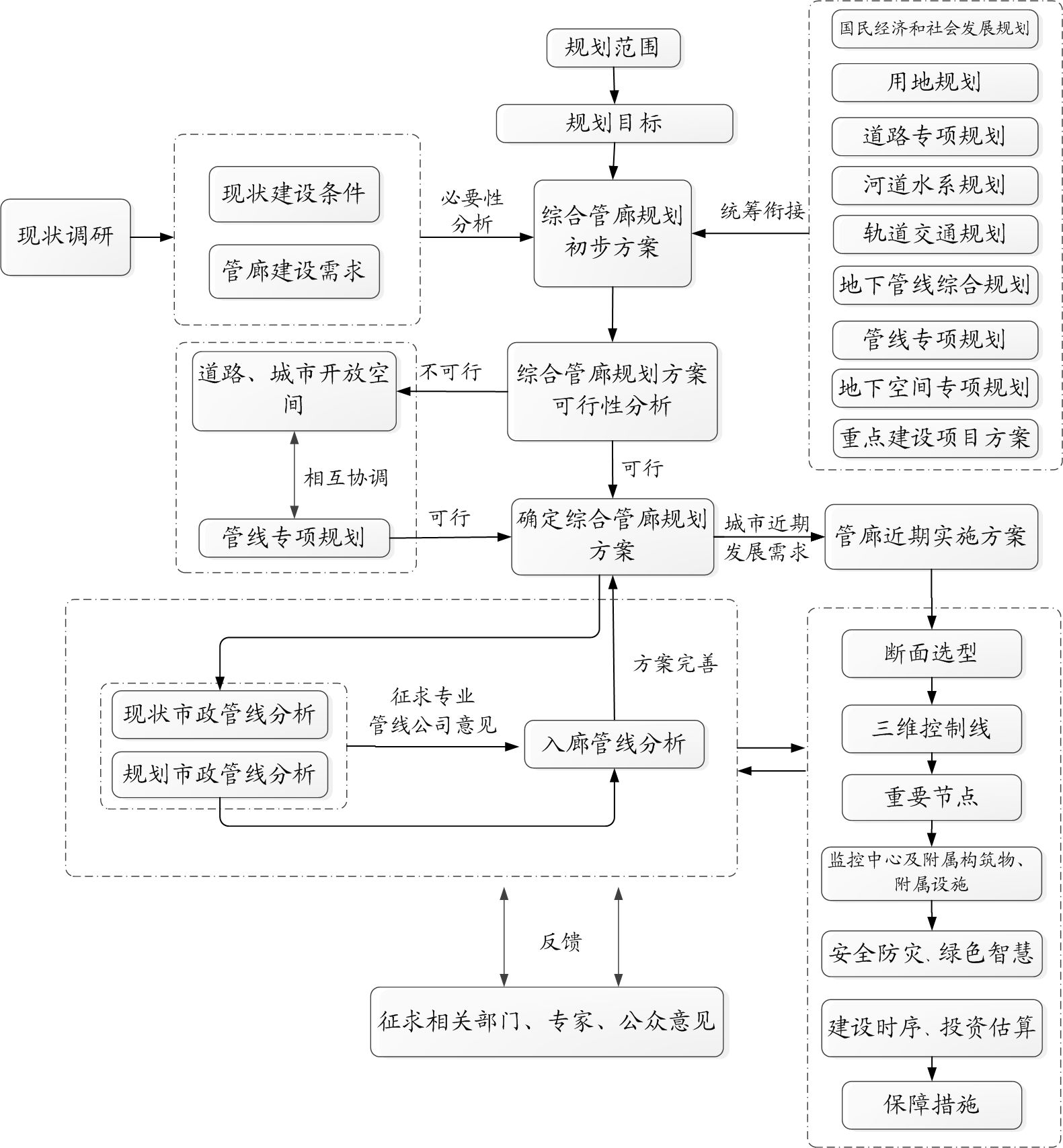

　　具體技術路線如圖1所示。

圖1 綜合管廊建設規劃編制技術路線圖

5 編制內容及技術要點

5.1 規劃編制層級及內容

5.1.1【規劃編制層級】綜合管廊建設規劃宜根據城市規模及規劃區域的不同，分類型、分層級確定規劃內容及深度。大城市及以上規模等級城市，可分為市、區兩級編制綜合管廊建設規劃。大城市及以下規模的城市綜合管廊建設規劃是否分市區兩級編制，可根據實際情況確定。對于僅編制市級規劃的，其市級規劃應滿足區級規劃的內容深度要求。

5.1.2【市級規劃編制內容】市級綜合管廊建設規劃，應在分析市級重大基礎設施、軌道交通設施、重要人民防空設施、重點地下空間開發等現狀、規劃情況的基礎上，確定全市綜合管廊系統總體布局方案、入廊管線、綜合管廊斷面，形成綜合管廊與纜線管溝、直埋管線有機銜接的市政管網建設體系，并對各行政分區、城市重點地區或特殊要求地區綜合管廊規劃建設提出針對性的技術指引，保障全市綜合管廊建設的系統性。應根據實際需要，開展相關專題研究。

5.1.3【區級規劃編制內容】區級綜合管廊建設規劃是市級綜合管廊建設規劃在本區內的細化和落實，應結合區域內實際情況對市級綜合管廊規劃確定的規劃布局方案進行深化、細化，根據實際需求增加與纜線管溝、直埋管線布局的銜接研究，細化明確各路段綜合管廊的入廊管線，以此細化綜合管廊斷面選型、三維控制線劃定、重要節點控制、附屬設施建設、安全防災、建設時序、投資估算、保障措施等規劃內容。

5.1.4【重點片區規劃編制內容】城市新區、重要產業園區、城市更新區等城市重點片區，根據需要可依據市級和所在區的區級綜合管廊建設規劃，按照區級綜合管廊建設規劃的內容深度要求，編制本片區綜合管廊建設規劃或方案。

5.2 規劃必要性及可行性分析

5.2.1【必要性分析】從城市發展戰略、安全保障、建設質量提升、管線統籌建設及管理、地下空間綜合開發利用等方面，分析綜合管廊建設的必要性。老城區綜合管廊建設應重點針對現狀管線等城市建設發展存在的主要問題，從補齊基礎設施短板，滿足民生需求、推動高質量發展等方面，分析綜合管廊建設實際需求。

5.2.2【可行性分析】根據城市經濟發展水平、人口規模、用地保障、道路交通、地下空間利用、各類管線建設及規劃、地區建設現狀及近期建設計劃、水文地質、氣象等情況，科學論證管線敷設方式，評估建設運營資金需求和地方財力、融資能力，分析綜合管廊建設可行性，系統說明是否具備建設和運行維護綜合管廊的條件。對于老城區，應結合周邊環境及地形、地質條件、建設周期、施工工法、技術經濟等條件，重點分析近期建設綜合管廊的可實施性；對于新城區，應重點分析近期建設綜合管廊與地區開發統籌協調的關系，充分考慮后續管線入廊和管廊運營維護等需求，以及建設投資等因素。

5.3 規劃目標和規模

5.3.1【規劃目標】應明確規劃期內綜合管廊建設的總目標和總規模，以及干線、支線綜合管廊等不同類型綜合管廊規劃目標和規模。

5.3.2【規模適宜要求】規劃目標應綜合考慮城市需求和發展特點、經濟可承受能力，依據規劃布局方案和實際需求，因地制宜確定綜合管廊規劃建設規模。

5.4 規劃布局

5.4.1【布局考慮因素】應根據城市發展目標及規模、功能分區、空間布局、土地利用、開發建設等，結合管線敷設、道路布局、軌道交通建設等各類基礎設施建設需求，并綜合考慮建設綜合管廊的經濟性、社會性和其他綜合效益，確定綜合管廊的類型和規劃布局。

5.4.2【優先布局地區】以下區域或路段宜優先布局綜合管廊：

　　1市政主干管線通道；

　　2地下空間高強度開發利用、管位緊張地區；

　　3有架空線入地需求地區；

　　4有與軌道交通、人民防空、地下空間綜合體及其他城市地下基礎設施等統籌建設需求的路段；

　　5直埋管線建設和維修對城市交通和景觀影響較大的道路；

　　6管線需要集中穿越山、江、河、溝、渠、鐵路或公路的節點或區域；

　　7其它不宜反復開挖建設區域和路段。

5.4.3【構建市政聯絡通道】綜合管廊布局應從全市層面統籌考慮，充分發揮綜合管廊在市政干線系統聯絡方面的優勢，在滿足綜合管廊建設需求和運營管理要求的同時，應注重綜合管廊與市政管網之間的關聯性、系統性。

5.4.4【新老城區布局特點與要求】新城區綜合管廊布局宜結合道路規劃系統化布局干線、支線綜合管廊，因地制宜構建綜合管廊和直埋管線、纜線管溝相結合的管網建設系統。老城區綜合管廊布局應以需求為導向，重點改善現狀管線存在的問題，補齊基礎設施短板，滿足民生需求。

5.4.5【干線綜合管廊布局】干線綜合管廊宜根據市政管線的主要路線，在規劃范圍內選取具有較強貫通性和傳輸性的建設路由布局。如結合軌道交通、主干道路、高壓電力廊道、市政供給主干管線等的新改擴建工程進行布局。干線綜合管廊主要是為城市市政場站輸送服務，也可根據建設需求和建設條件，將干線、支線綜合管廊結合設置，納入傳輸性主干管線和服務地塊的配給管線，提高綜合管廊效能。

5.4.6【支線綜合管廊布局】支線綜合管廊宜在城市更新區、商務核心區、地下空間重點開發區、交通樞紐片區等重點片區，以及管線敷設集中的區域布局，選擇服務性較強的路由布局，并根據城市用地功能布局考慮與干線綜合管廊系統的關聯性。

5.4.7【纜線管溝布局】纜線管溝一般應結合城市服務于末端用戶的各類配給管線的規劃建設進行布局，適用于城市新區市政管網末端區域及具有架空線入地、老舊管線改造要求的城市更新區域，以及城市各類園區、交通樞紐、居住區等末端配給管線尚未達到支線綜合管廊入廊管線規模和等級的區域。

5.5 管線入廊分析

5.5.1【入廊管線類型】給水、雨水、污水、再生水、天然氣、熱力、電力、通信、廣播電視、垃圾氣力輸送等城市工程管線可納入綜合管廊。

5.5.2【管線入廊時序】管線入廊時序的確定應統籌考慮綜合管廊建設區域道路、各類城市工程管線建設規劃和新、改、擴建計劃，綜合管廊周邊地塊開發情況，以及軌道交通、人民防空、其他重大工程等建設計劃，分析項目同步實施的可行性。

5.5.3【影響入廊管線因素分析】入廊管線的確定應考慮綜合管廊建設區域工程管線的現狀和規劃、周邊建構筑物及設施的現狀和規劃、管線相關配套設施用地需求、工程實施征地拆遷及交通組織等因素，結合社會經濟發展?fàn)顩r和水文地質等自然條件，管線直徑大小及入廊空間需求等綜合分析工程技術、經濟及運行安全等因素，并充分論證該類管線入廊的優缺點。老城區應結合老化管線更新改造等工作，確定入廊管線，并解決好綜合管廊與現狀管線系統銜接關系。

5.5.4【給水管道入廊】給水管道入廊主要分析入廊需求，管線敷設、檢修和擴容的需求等。根據給水專項規劃和管線綜合規劃，將給水管道納入綜合管廊。大管徑的輸、配水管線入廊，需進行經濟技術比較研究。

5.5.5【排水管道入廊】排水管道入廊應綜合分析排水相關規劃、高程系統條件、地勢坡度、管道過流能力、支線數量、配套設施、施工工法、管道材質、安全性及后續運行維護費用等經濟性因素，以及入廊后對現狀管線系統的影響等。

　　1雨水管涵、污水管道規劃設計應符合《室外排水設計標準》（GB50014）等現行國家標準規范的有關規定。

　　2污水管道入廊，需在廊內配套硫化氫和甲烷氣體監測與防護設備。

　　3雨水、污水管道的檢查及清通設施應滿足管道安裝、檢修、運行和維護的要求。重力流管道同時應考慮外部排水系統水位及沖擊負荷變化等對綜合管廊內管道運行安全的影響。在艙室與外部管道接口處增設單向閥門或其他防止雨污水倒灌的相關措施。需考慮雨、污水艙與其他艙室關系。

　　4利用綜合管廊結構本體排除雨水時，雨水艙應加強廊體防滲漏措施。

5.5.6【電力通信管線入廊】電力、通信、廣播電視管線入廊主要分析電壓等級，電力和通信、廣播電視管線種類及數量，入廊需求，管線敷設、檢修和擴容需求，對城市景觀的影響等。

5.5.7【熱力管道入廊】熱力管道入廊應綜合分析城市集中供熱系統現狀，包括熱水管道、蒸汽管道及凝結水管道的建設及應用情況；熱源廠規劃、管網規劃，尤其是熱力主干管線的規劃情況。

　　1根據供熱相關專項規劃，供熱主干管道有條件的納入綜合管廊，并考慮盡量減少分支口；大管徑的供熱管道入廊需進行安全性、經濟性分析。

　　2熱力管道入廊應考慮熱力管道介質種類（熱水、蒸汽）、管徑、壓力等級、管道數量、管道敷設、檢修和擴容、運行安全等需求，以及對城市景觀、地下空間、道路交通的影響，綜合分析含熱力艙的綜合管廊建設效能。

5.5.8【天然氣管道入廊】天然氣管道入廊應綜合分析城鎮天然氣系統現狀，具體包括：氣源條件、輸配系統現狀及管道敷設情況；天然氣管網規劃，特別是城市主干天然氣管道規劃情況，管道敷設情況及現有天然氣管道更新改造規劃等。

　　1根據燃?xì)鈱ｍ椧?guī)劃，宜將天然氣輸配主干管道納入綜合管廊，并盡量減少分支口；入廊天然氣管道設計壓力不宜大于1.6MPa，大于1.6MPa天然氣管道入廊需要進行安全論證。

　　2天然氣管道入廊還應結合入廊天然氣管道的管徑、壓力和數量、艙室內管道布局、檢修和擴容、運行維護需求、周邊用地條件等因素，提出含天然氣管道的艙室以及天然氣管道配套設施的有關要求，同時兼顧考慮對城市景觀、地下空間、道路交通的影響等，綜合分析含天然氣管道的艙室的綜合管廊建設效能。

5.5.9【其他管線入廊】其他管線入廊，如再生水管、區域空調管線及氣力垃圾輸送管道等，主要分析入廊需求、管線規模、運營管理、經濟效益等。

5.6 斷面選型

5.6.1【斷面選型內容】綜合管廊建設規劃應根據入廊管線種類及規模、建設方式、預留空間，以及地下空間、周邊地塊、工程風險點、施工工法等，合理確定綜合管廊分艙、斷面形式及控制尺寸。

5.6.2【斷面經濟適用要求】綜合管廊斷面選型應遵循經濟、適用、集約、安全原則，并為未來發展適度預留空間。

5.6.3【斷面尺寸考慮因素】綜合管廊斷面尺寸應滿足現行有關標準規范的規定，并應考慮以下因素：

　　1應滿足入廊管線安裝、檢修、維護及更新等所需要的空間要求，以及配建附屬設施所需空間。

　　2結構主體及各類附屬構筑物的結構形式和運營管理需求。

　　3道路及相鄰的地下空間、軌道交通等現狀或規劃條件、建設方案。

　　4現狀地下建（構）筑物及周圍建筑物等條件。

5.6.4【艙室布置】應綜合考慮綜合管廊內部空間尺寸、入廊管線種類及規模、管線相容性以及周邊用地功能和建設用地條件等因素。在滿足各種管線的安裝敷設及運行安全需求的基礎上，宜優先采用多類管線同艙布置，集約艙室內部空間。

5.6.5【斷面形式】采用明挖現澆施工時宜采用矩形斷面；采用明挖預制施工時可采用矩形、圓形或類圓形斷面；采用盾構施工時宜采用圓形斷面；采用頂管施工時宜采用圓形或矩形斷面；采用暗挖施工時宜采用馬蹄形斷面。

5.6.6【老城區斷面選型】老城區、歷史文化街區內的綜合管廊斷面應深入研究實際需求、適應場地空間約束要求，各種節點及附屬設施宜因地制宜設置。

5.7 三維控制線劃定

5.7.1【三維控制線劃定內容】三維控制線劃定應明確綜合管廊的平面位置和豎向控制要求，引導綜合管廊工程設計和地下空間管控與預留。三維控制線的數據應納入城市地下管線信息化平臺。

5.7.2【規劃控制內容】綜合管廊規劃設計條件應確定綜合管廊的平面位置及與軌道交通、地下空間、人民防空及其他地下工程的平面和豎向間距控制要求。

5.7.3【平面位置】綜合管廊平面線形宜與所在道路平面線形保持一致，平面位置應與河道、軌道交通設施、橋梁、綠化帶以及地下空間建筑物的樁、柱、基礎的平面位置相協調并保持安全距離。

　　1確定綜合管廊定測線。

　　2干線綜合管廊宜結合道路斷面布置于機動車道或道路綠化帶下。對于有較寬中央綠化帶的主干路，可布置于中央綠化帶下。

　　3支線綜合管廊宜結合道路斷面布置于道路綠化帶、人行道或非機動車道下。

　　4水平間距。綜合管廊與外部工程管線的最小水平凈距應符合現行國家標準《城市工程管線綜合規劃規范》（GB50289）有關規定；與鄰近建(構)筑物的間距應滿足施工及基礎安全間距要求。歷史文化街區內的工程管線之間及其與建（構）筑物之間的最小水平凈距應符合歷史文化街區工程管線綜合規劃相關技術標準的規定。

5.7.4【豎向控制】綜合管廊豎向控制應合理確定綜合管廊的覆土深度、豎向間距和交叉避讓控制要求。

　　1覆土深度。應根據當?shù)厮牡刭|(zhì)條件、地下設施豎向規劃、行車荷載、綠化種植、凍土深度、管廊施工方式及管線交叉、工程造價、實際建設需求和地下空間分層利用需求、風貌保護等因素綜合確定，處理好綜合管廊與各類地下設施的關系。

　　2豎向間距。規劃綜合管廊需考慮避讓現狀及規劃的地下空間、河道、軌道交通及橫向交叉管線，與周邊設施的豎向間距應符合現行國家標準《城市工程管線綜合規劃規范》（GB50289）有關要求。

　　3交叉避讓。與非重力流管線交叉，非重力流管線避讓綜合管廊。與重力流管線交叉，應根據實際情況，經過經濟技術比較后確定解決方案。穿越河道時，綜合管廊一般從河道下部穿越，對河床較深的地區可采取從河道上部跨越，經經濟技術比較后確定解決方案。

5.8 重要節點控制

5.8.1【重要節點規劃控制要求】綜合管廊建設規劃應明確綜合管廊與道路、軌道交通、地下通道、人民防空及其他設施之間的間距控制要求。提出綜合管廊保護區域范圍及基礎性的保護要求。

5.8.2【管廊與地下道路交叉】綜合管廊與地下道路交叉，應整體考慮工程規劃建設方案，在規劃有地下道路的區域，綜合管廊宜與地下道路統籌建設。

5.8.3【管廊與軌道交通交叉或并行】綜合管廊與軌道交通交叉或同路由并行，應根據施工區域地質條件、施工工法、相鄰設施性質及有關標準規范要求等，合理確定控制間距。與新建軌道交通車站、區間交叉或同路由并行時，宜優先采用結構共構或共享施工場地的共建模式；與已運行的軌道交通車站、區間交叉或同路由并行時，須進行安全性評估等工作，以避免對既有軌道交通造成不利影響。

5.8.4【附屬構筑物安全防護】綜合管廊應根據城市人防要求和管線安全運行需求，在通風口、人員出入口等附屬構筑物加強安全防護措施。對于在重點防護區域內建設的綜合管廊，需兼具人民防空功能要求的，應在確保管線安全運行基礎上，合理劃分防護單元，加強各類附屬構筑物的安全防護。

5.8.5【管廊與地下綜合體銜接】綜合管廊與地下綜合體相鄰時，應分析相關規劃中地下空間的功能定位、重點建設區域、地下分層功能設置要求等，確定建設方式和銜接方式。與新建地下綜合體銜接，宜采用共構方式或共用施工場地等實施；與已建地下綜合體銜接，應評價地下空間結構安全要求，采取保護措施穿越或避讓。

5.8.6【管廊與鐵路交叉】綜合管廊與鐵路交叉宜垂直穿越，受條件限制時可斜向穿越，最小交叉角不宜小于60度。綜合管廊人員出入口、安全出口、吊裝口、通風口及管線分支口等不宜設置在鐵路安全保護區內。綜合管廊與鐵路基礎之間的凈距應符合現行《城市工程管線綜合規劃規范》（GB50289）、《公路與市政工程下穿高速鐵路技術規程》（TB10182）等國家現行標準規范有關規定。

5.8.7【管廊與河道交叉】綜合管廊與河道交叉宜垂直穿越，受條件限制時可斜向穿越，最小交叉角不宜小于60度。綜合管廊頂部高程應符合現行有關標準規范的規定。

5.8.8【管廊與重力流管線交叉】綜合管廊與重力流管線交叉，應根據實際情況，經過經濟技術比較后確定解決方案。如需綜合管廊避讓重力流管線，應對既有管線采取保護措施，并滿足安全施工要求。

5.9 監控中心及附屬構筑物

5.9.1【監控中心及附屬構筑物規劃內容】綜合管廊建設規劃應合理確定監控中心和吊裝口、通風口、人員出入口等各類附屬構筑物的位置、規模、用地和建設標準。

5.9.2【與管廊主體協同】監控中心及各類附屬構筑物應與綜合管廊主體同步規劃，充分利用綜合管廊主體構筑物周圍地下空間，提高土地使用效率。

5.9.3【與周邊協調】監控中心及各類附屬構筑物應與臨近地下空間、道路及景觀相協調。

5.9.4【監控中心規劃要點】

　　1監控中心設置應滿足綜合管廊運行維護及城市管理有關需要。監控中心應設置在安全地帶，并滿足安全與防災要求。

　　2監控中心應結合綜合管廊規劃布局、分區域建設規劃合理設置。當城市規劃建設多區域綜合管廊時，宜建立市級、組團級兩級管理機制。特大及以上規模城市可增設區級監控中心。

　　3按照建設時序，有近期綜合管廊建設項目的片區，監控中心應在近期建設，并應預留發展空間，滿足本區域遠期的監控要求。

　　4監控中心宜與臨近公共建筑合用，與其他類型基礎設施管理功能結合，宜利用地下空間進行建設布局。

5.9.5【附屬構筑物規劃要點】

　　1干線、支線綜合管廊各艙室均應規劃設置人員出入口、安全出口、吊裝口、通風口等附屬構筑物。

　　2各類出地面附屬構筑物宜集中復合集約設置，減少出地面附屬構筑物數量，在保證使用功能的前提下，按照“宜小不宜大、宜矮不宜高”的原則，合理控制出地面附屬構筑物尺寸和高度，以便管理和減少對環境景觀、道路通行的影響。

　　3各類出地面附屬構筑物的設置應符合《城市綜合管廊工程技術規范》（GB50838）有關規定。

　　4安全出口應布置在綠化帶或人行道范圍內，其他孔口宜布置在綠化帶、人行道或非機動車道內。各類附屬構筑物露出地面部分應與環境景觀協調，同時不得影響交通通行。對于歷史文化街區、重點風貌區的規劃綜合管廊出入口、風亭等地上建（構）筑物應與該地區周邊風貌相協調。

　　5綜合管廊分支口布局應結合管線入廊需求、各地塊管線接入需求、道路布局、市政管線綜合規劃等統籌設置。

　　6各類附屬構筑物布局應滿足城市防洪和防澇的要求，盡量避免布置于低洼地帶。

5.10 附屬設施

5.10.1【附屬設施規劃內容】綜合管廊建設規劃應根據入廊管線和運維人員工作、安全、應急需求，明確消防、通風、供電、照明、監控和報警、排水、標識等相關附屬設施的配置原則和要求。

5.10.2【系統完整性要求】附屬設施配置應注重近遠期結合，結合已建、在建綜合管廊附屬設施及監控中心設置情況，保證近期建設綜合管廊的使用以及遠期綜合管廊附屬系統的完整性。

5.10.3【分級分類配置】綜合管廊附屬設施配置應按照安全、經濟、集約的要求，根據干線、支線綜合管廊類型的不同分級配置，明確附屬設施配置的要求及含燃?xì)?、污水管線艙室的特殊要求。對于支線綜合管廊中附屬設施簡單配置的綜合管廊，如果人員出入需求僅為臨時需要，不屬于常規需求，相關消防、照明、機械通風等附屬設施可根據管線種類和安全風險級別簡化配置，各類口部應集約組合設置，同時可按照運行安全和維護管理需要設置排水、防火封堵等附屬設施。

5.11 安全防災

5.11.1【安全防災內容】應根據城市抗震設防要求、消防要求、防洪排澇要求、安全防恐等級、人民防空等級等要求，結合自然災害因素分析提出綜合管廊抗震、消防、防洪排澇、人民防空等安全防災的原則、標準和基本措施，并考慮緊急情況下的應急響應措施。

5.11.2【抗震要求】抗震方面應按照抗震設防目標明確結構抗震等級要求。地震時可能發生滑坡、崩塌、地陷、地裂、泥石流等地段及發育斷層帶上可能發生地表錯位的部位嚴禁建設綜合管廊。

5.11.3【消防要求】消防方面應明確綜合管廊火災風險防控和消防安全管理的重點措施與要求。

5.11.4【防洪排澇要求】防洪排澇方面應確定綜合管廊的人員出入口、通風口、吊裝口等露出地面附屬構筑物的防洪排澇標準。

　　1干線綜合管廊、支線綜合管廊露出地面的附屬構筑物應避免設置在地形低洼凹陷區，合理考慮綜合管廊的出入口、通風口、吊裝口高程同區域地形高程關系，防止相關附屬構筑物被雨水淹沒。

　　2應提高綜合管廊口部構筑物高程，或采取防止地面水倒灌的措施，構筑物周邊應根據地形考慮截水設施，滿足城市內澇防治要求。有洪水威脅的地區，其開口設置應滿足防止綜合管廊內澇的運行要求。

5.11.5【人民防空要求】人民防空方面應結合當?shù)貙嶋H，對綜合管廊兼顧人民防空需求進行規劃分析。綜合管廊需兼顧人民防空需求的，應明確設防對象、設防等級等技術標準。

5.12 綠色智慧

5.12.1【新技術應用】綜合管廊工程設計、建設、運維管理過程中應貫徹綠色智慧理念，宜采用數字化、信息化、智能化新技術進行輔助工程設計、施工組織、運行維護等。

5.12.2【信息化管理平臺】宜同步規劃建設綜合管廊信息化管理平臺，實現綜合管廊運行狀態的實時感知、智能管理和運行維護，系統提升綜合管廊運行效能，基于“本質安全”的需求，引導綜合管廊本體和入廊管線科學建設和安全運營管理。應明確綜合管廊的信息傳輸、信息安全等管理要求。

5.12.3【綠色低碳技術】推進綠色低碳建造，并采用生態綠色化建設和能促進綜合管廊穩定安全運行的管理模式，實現整體綠色節能和能效提升。

　　積極推進綠色建材應用，加強對綜合管廊能耗的監測和統計分析，逐步實施能耗限額管理。加強重點用能設備運行調適，提升設備能效。積極推廣預制裝配技術，推行綜合管廊構件模塊化部品應用技術，提高綜合管廊運行效率，有效減少能源消耗和碳排放。

5.13 建設時序

5.13.1【建設時序總體要求】應根據城市發展需要和實際情況，合理安排綜合管廊建設的近、中、遠期時序?？砂凑战ㄔO(shè)條件成熟度，按計劃分階段實施建設。新建綜合管廊應與現狀綜合管廊、纜線管溝、直埋管線、架空線形成有機銜接的系統。

5.13.2【近期建設項目】應綜合考慮城市市政基礎設施存在問題、現狀實施條件和城市建設計劃等因素，確定近期建設項目，一般以5年為宜。明確近期建設項目的年份、位置、長度、斷面形式、建設標準等，達到可以指導工程實施的深度要求。

5.13.3【中遠期建設項目】應根據城市中遠期發展和建設計劃，確定中遠期建設綜合管廊項目的位置、長度等。

5.13.4【建設時序協同】當綜合管廊具有與軌道交通、地下空間等相關建設項目協同建設條件的，應統籌協調項目建設時序；如綜合管廊無法和周邊其他項目協同建設的，在其他項目建設時，應為綜合管廊預留建設廊道和建設條件。

5.14 投資估算

5.14.1【投資估算內容】本著經濟、集約、實用等基本原則，合理確定投資規模。投資估算應明確規劃期內綜合管廊建設和運營資金總規模、分期規劃綜合管廊建設和運營資金規模。近期規劃綜合管廊項目需細化工程投資規模。

5.14.2【投資估算依據】應具體說明投資估算編制所依據的標準規范、有關文件，以及使用的定額和各項費用取定的依據及編制方法等。

5.14.3【政策標準】可參照《市政工程投資估算編制辦法》、《城市地下綜合管廊工程投資估算指標》（ZYA1-12(11)）以及地方規定要求測算規劃綜合管廊項目工程所需建設資金。

5.15 保障措施

5.15.1【組織保障】組織保障應提出保障綜合管廊工程實施的組織領導、管理體制、工作機制等措施建議。

　　1明確管理責任。綜合管廊建設規劃由城市人民政府組織有關主管部門組織編制。應充分發揮政府組織協調作用，有效建立相關部門合作和銜接機制，統籌協調各部門及管線權屬單位的建設管理要求，調動各方共同參與的積極性。

　　2綜合管廊建設規劃編制應充分征詢相關管理部門、管線權屬單位、行業專家和社會公眾意見。

5.15.2【制度保障】提出保障綜合管廊規劃建設管理的地方法規、規章制度、政策文件、標準規范等措施建議。

5.15.3【資金保障】依據規劃期內綜合管廊投資估算，結合城市經濟總量、運營管理基礎條件等特征，以科學合理的收費機制為前提，提出建議選擇的綜合管廊投融資模式，建立多元可持續投融資機制，鼓勵社會資本參與。

5.15.4【運營管理保障】提出保障綜合管廊運營維護和安全管理需要的管理模式、標準、安全運營制度等措施建議。

5.15.5【技術保障】依據綜合管廊規劃布局，結合規劃范圍實際情況，提出推薦采取的綜合管廊施工工藝和技術。

5.15.6【規劃實施管理】綜合管廊建設規劃經縣級及以上人民政府批復后，應編制近期建設計劃和年度實施方案，綜合管廊主管部門應做好綜合管廊建設規劃的實施管理，確保綜合管廊建設規劃有序?qū)嵤?/p>

5.15.7【全生命周期管理】堅持建管并重，健全長效機制。加強地下綜合管廊全生命周期管理，提出關于規劃、建設、運行、應急各環節管理的長效機制建議。綜合管廊主管部門應定期開展綜合管廊規劃建設及運營維護評估，實現地下綜合管廊的安全高效運行。

6 編制成果

　　綜合管廊建設規劃編制成果由文本、圖紙與附件組成。成果形式包含紙質成果和電子文件。

6.1 文本

6.1.1【文本編制要求】文本應以條文方式表述規劃結論，內容明確簡練，具有指導性和可操作性。

6.1.2【文本內容】文本應包括以下內容：

　　1總則

　　2規劃必要性及可行性分析

　　3規劃目標和規模

　　4規劃統籌

　　5綜合管廊布局

　　6管線入廊分析

　　7綜合管廊斷面選型

　　8三維控制線劃定

　　9重要節點控制

　　10監控中心及附屬構筑物

　　11附屬設施

　　12安全防災

　　13綠色智慧

　　14建設時序

　　15投資估算

　　16保障措施

6.1.3【特大城市及以上城市文本內容】特大城市及以上城市的市級綜合管廊建設規劃文本，可根據規劃重點內容，適當簡化8至11部分內容。

6.2 圖紙

6.2.1【圖紙繪制要求】圖紙應能清晰、規范表達相關規劃內容。

6.2.2【圖紙內容】主要應繪制以下圖紙：

　　1綜合管廊建設區域范圍圖，應表達規劃范圍、四至邊界、內部分區范圍。

　　2綜合管廊建設區域現狀圖，應表達土地利用現狀及現狀綜合管廊位置、類型等。

　　3管線綜合現狀圖，應以現狀道路為基礎，表達各類現狀主干管線的敷設路由。

　　4管線綜合規劃圖，應以規劃道路為基礎，表達各類規劃主干管線的敷設路由。

　　5綜合管廊布局規劃圖，應表達干線綜合管廊、支線綜合管廊、綜合管廊監控中心的位置等，也可以包含纜線管溝位置。

　　6綜合管廊斷面示意圖，應表達綜合管廊標準斷面布置，近期建設項目應有綜合管廊標準斷面設計方案及重要節點三維控制線。標注所在的路段名稱及范圍，內部管線規格、數量，預留管線布置等。

　　7三維控制線劃定圖。對于近期建設的綜合管廊應編制三維控制線劃定圖，應表達規劃的綜合管廊所在道路、周邊直埋管線、綜合管廊的水平和豎向斷面圖，并標注所在的路段名稱及范圍。

　?。?）隨道路建設綜合管廊，圖紙應表達道路橫斷面詳細布置及尺寸；綜合管廊在道路橫斷面的位置及控制深度；未入廊管線在橫斷面布置及控制深度；道路兩側重要規劃或既有設施位置關系。

　　（2）與軌道交通統籌建設綜合管廊，圖紙應表達軌道交通斷面布置；綜合管廊與軌道交通位置關系。

　?。?）與地下空間開發統籌建設綜合管廊，圖紙應表達地下空間的斷面布置；綜合管廊與地下空間設施的空間位置關系等。

　?。?）表達綜合管廊與直埋管線的空間位置及銜接關系圖。

　　8重要節點豎向控制及三維示意圖。近期規劃建設的綜合管廊應表達重要的綜合管廊之間、綜合管廊與地下空間、綜合管廊與軌道交通、綜合管廊與河道、綜合管廊與鐵路等設施的穿越節點的關系。

　　9綜合管廊分期建設規劃圖，應表達綜合管廊的近遠期的建設范圍、位置以及監控中心的布置。

6.2.3【附加圖紙】圖紙還可包含分析圖和背景圖，以增加規劃成果的全面性和實用性。

6.2.4【特大城市及以上城市市級規劃圖紙】特大城市及以上城市的市級綜合管廊建設規劃，可根據重點內容，適當精簡綜合管廊斷面、三維控制線、重要節點等圖紙。

6.3 附件

　　附件包括規劃說明書、基礎資料匯編等。

6.3.1【規劃說明書】規劃說明書應與文本條文相對應，對文本做出詳細說明，可根據實際需求制定相關專題研究。

6.3.2【基礎資料匯編】基礎資料匯編應包括規劃涉及的相關基礎資料、參考資料及文件。

附錄 本導則引用的主要法律法規、政策文件及標準規范

　　1.《中華人民共和國城鄉規劃法》

　　2.《中共中央國務院關于進一步加強城市規劃建設管理工作的若干意見》

　　3.《國務院關于加強城市基礎設施建設的意見》（國發〔2013〕36號）

　　4.《國務院辦公廳關于加強城市地下管線建設管理的指導意見》（國辦發〔2014〕27號）

　　5.《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》（國辦發〔2015〕61號）

　　6.《國務院關于印發扎實穩住經濟一攬子政策措施的通知》（國發〔2022〕12號）

　　7.《“十四五”全國城市基礎設施建設規劃》（建城〔2022〕57號）

　　8.《特殊設施工程項目規范》（GB55028）

　　9.《城市綜合管廊工程技術規范》（GB50838）

　　10.《城市工程管線綜合規劃規范》（GB50289）

　　11.《城市地下綜合管廊運行維護及安全技術標準》（GB51354）

　　12.《城鎮綜合管廊監控與報警系統工程技術標準》（GB/T51274）

　　13.《室外給水設計標準》（GB50013）

　　14.《城市給水工程項目規范》（GB55026）

　　15.《室外排水設計標準》（GB50014）

　　16.《城鄉排水工程項目規范》（GB55027）

　　17.《城鎮燃?xì)庠O(shè)計規范》（GB50028）

　　18.《燃?xì)夤こ添椖恳?guī)范》（GB55009）

　　19.《電力工程電纜設計標準》（GB50217）

　　20.《綜合布線系統工程設計規范》（GB50311）

　　21.《供熱工程項目規范》（GB55010）

　　22.《城鎮供熱管網設計規范》（CJJ/T34）

　　23.《市政工程投資估算編制辦法》

　　24.《城市地下綜合管廊工程投資估算指標》（ZYA1-12(11)）

　　25.《城市抗震防災規劃標準》（GB50413）

　　26.《建筑與市政工程抗震通用規范》（GB55002）

　　27.《城市居住區人民防空工程規劃規范》（GB50808）

　　28.《城市防洪規劃規范》（GB51079）

　　29.《城市消防規劃規范》（GB51080）

　　30.《混凝土結構通用規范》（GB55008）

　　31.《城鄉建設用地豎向規劃規范》（CJJ83）

　　32.《公路與市政工程下穿高速鐵路技術規程》（TB10182）

[當寧消防網-消防產品之家。當寧消防網為您提供各消防器材的消防產品手冊、說明書、檢測報告、圖片視頻等資料，還有各種消防設備的評測、資訊、報價等]
