本文來源中國給水排水公眾號，編者按：目前國內綜合管廊設置的自動滅火方式有水噴霧、細水霧、超細干粉、氣溶膠等多種方式，但各種方式都有其限制條件和優缺點，綜合管廊內的自動滅火方式的選擇是行業內爭議較大的問題之一。作者列舉了目前國內綜合管廊工程自動滅火系統的實際應用情況，結合深圳前海合作區綜合管廊的實際情況，通過對比分析，建議全域采用高壓細水霧自動滅火系統，在后期運營、使用性能及造價費用等方面更具有優勢。

作者簡介：朱安邦（1987年生人），男，湖南郴州人，碩士，深圳市城市規劃設計研究院有限公司工程師，主要從事市政工程規劃與設計研究。

　　深圳市前海深港現代服務業合作區（以下簡稱前海）成立于2010年，為“高標準，高要求”打造現代化國際濱海城市中心，規劃采用綜合管廊敷設市政管線。綜合管廊內消防方式的選擇是影響未來綜合管廊運營管理的重要因素之一。

1、綜合管廊內消防設置

1.1綜合管廊內火災分析

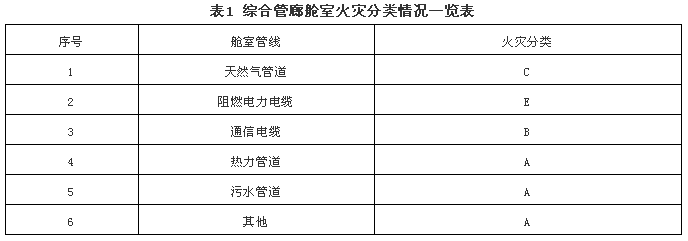

　　綜合管廊屬于構筑物，含有燃?xì)?、電力、通信、熱力、污水等管線的火災種類如表1所示。

　　根據各類管線的火災危險性，綜合管廊內的消防重點應關注天然氣管道艙室和設置有電力電纜的艙室。

1.2綜合管廊內針對電力電纜的消防措施

　　目前，國內還未針對綜合管廊內的消防系統設置出臺專門的技術規范，對于綜合管廊內容納電力電纜、通信電纜、給水管線等的情況下，要不要設置消防系統，設置何種消防系統，國內存在不同的意見。但是，綜合管廊內可能引起火災的主要原因是電力電纜，因此針對電力電纜布置相應的消防措施具有共識。綜合管廊內電力管線的相間短路、對地短路、接觸不良、線路過載等因素都容易引起電力電纜發生火災。綜合管廊中，電纜起火的溫度可超過800°C，如果沒有及時關閉電源，火災必將危及相鄰的線路。綜合管廊內由于電纜火災不易察覺，且救援困難。電力電纜一旦發生火災，消防人員無法進入管廊進行滅火救援，因此需要采用自動滅火系統。

　　根據《電力工程電纜設計規范》、《城市電力電纜線路設計技術規定》、《城市綜合管廊工程技術規范》等規范，電力電纜在綜合管廊內應采用阻燃電纜。額定電壓等級為110kV及以上的電力電纜宜設置電纜接頭集中區。并且設置電氣火災監控系統和自動滅火裝置。

　　為了更好的保護綜合管廊，在容納電力電纜的艙室按照距離不超過200m設置不燃性墻體進行防火分隔。

1.3綜合管廊內針對天然氣管道的消防措施

　　綜合管廊內燃?xì)馀撝?，主要是采用監控為主的一套設備，包括設置可燃?xì)怏w探測報警系統，采用防爆電氣設備等措施來預防綜合管廊燃?xì)馀摰幕馂?zāi)風險。

　　在含天然氣管道艙室，同樣按照不超過200m設置一道防火隔墻。另外天然氣管道艙室內的電氣設備要按照防爆要求進行設置。而且艙室內的電氣線路不設置接頭。為了應對火災時逃生，在綜合管廊各艙室還應設置逃生口。逃生口的設置要按照國家規范的要求進行設置。

2、綜合管廊內常用滅火系統比較

2.1常見自動滅火系統比較

　　近年來，自動滅火系統類的相關規范是重要的發展類型，我國不斷完善消防規范，為自動滅火系統的選擇應用提供了技術法規依據。目前，根據相關規范及工程案例，國內綜合管廊內密閉環境的電氣火災采用的自動滅火系統有、細水霧滅火、超細干粉滅火、氣溶膠、二氧化碳?xì)怏w滅火等多種方式。

　　二氧化碳?xì)怏w滅火對火災是有效的，但由于二氧化碳的冷卻作用較小?；痣m然能撲滅，但難于在短時間內使火場的環境溫度（包括其中設置物的溫度）降至燃?xì)獾娜键c(diǎn)以下。如果氣源不能關閉，則氣體會繼續逸出，當逸出量在空間里達到或高過燃燒下限濃度，則有發生燃燒或爆炸的危險，故一般不采用氣體滅火方式。

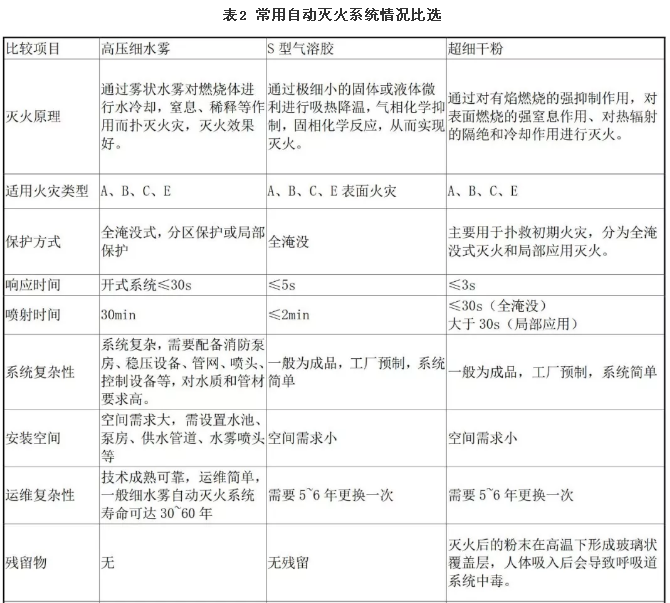

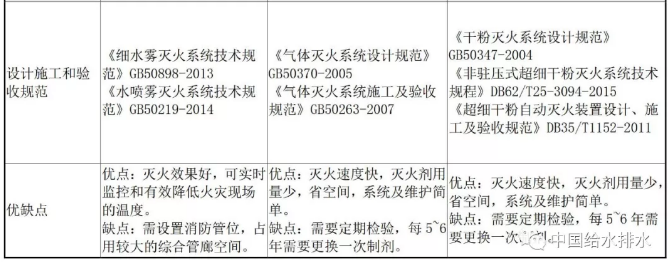

　　故僅對高壓細水霧、S型氣溶膠以及超細干粉等幾種滅火方式，在具體的工程應用中的優缺點進行比較和判斷。一方面，要從各種自動滅火系統的滅火原理，保護方式、響應時間、噴射時間等方面進行對比。另一方面，針對綜合管廊的特點，自動消防滅火系統還應考慮系統復雜性、安裝空間、殘留物等進行綜合比較。最后，還應從各類自動滅火系統的設計施工和驗收規范等技術健全性進行考慮。綜合管廊中選擇各種滅火系統需要從滅火原理和性能，環境安全、系統經濟性、應用場所條件等指標進行綜合考察。針對高壓細水霧、S型氣溶膠、超細干粉三類自動滅火系統選擇影響因素如表2所示。

2.2綜合管廊消防設計經驗借鑒

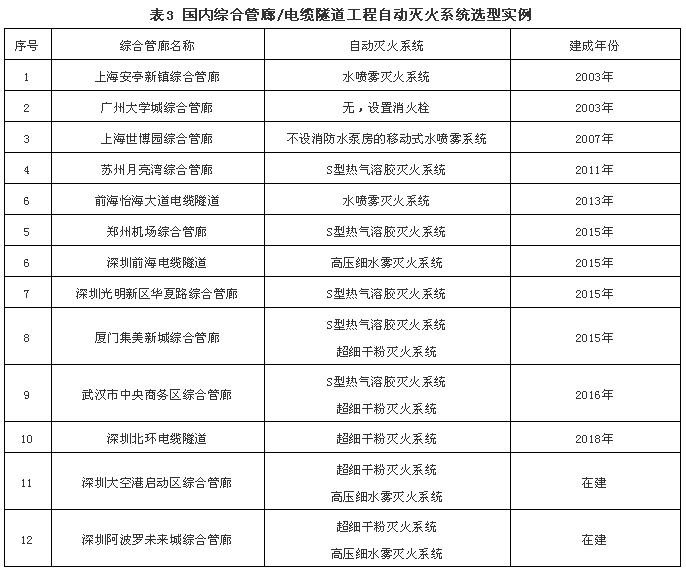

　　綜合管廊內常用的滅火系統主要為高壓細水霧、水噴霧、超細干粉和S型氣溶膠3種滅火系統。在國內工程中的應用如表3所示。

　　高壓細水霧滅火系統其主要優勢主要體現在更好的電絕緣性、更具經濟性、更具滅火效率。而且相比于水噴霧滅火系統，高壓細水霧滅火系統不會產生大量的排水，這一特點在綜合管廊內具有相當大的優勢。目前，在綜合管廊中，高壓細水霧滅火系統具有取代水噴霧滅火系統的趨勢。

　　氣溶膠滅火系統作為哈龍?zhí)娲a(chǎn)品，因其具有優秀的滅火性能和環保性能，近年得到了快速發展。綜合管廊建設初期，電力電纜艙室設置的自動滅火裝置多采用S型氣溶膠預制滅火系統。

　　但隨著哈龍?zhí)娲镩_(kāi)發研究的不斷深入，一種新型的冷氣溶膠滅火劑-超細干粉滅火劑受到越來越多的關注。目前S型氣溶膠自動滅火裝置逐漸被超細干粉所替代。主要原因氣溶膠滅火裝置容易出現“誤噴問題”及啟動可靠性不穩定等問題，且S型氣溶膠裝置尚未取得國家3C認證。最近幾年新建的綜合管廊內普遍采用超細干粉滅火系統。

3、前海綜合管廊自動滅火方案比選

3.1概況

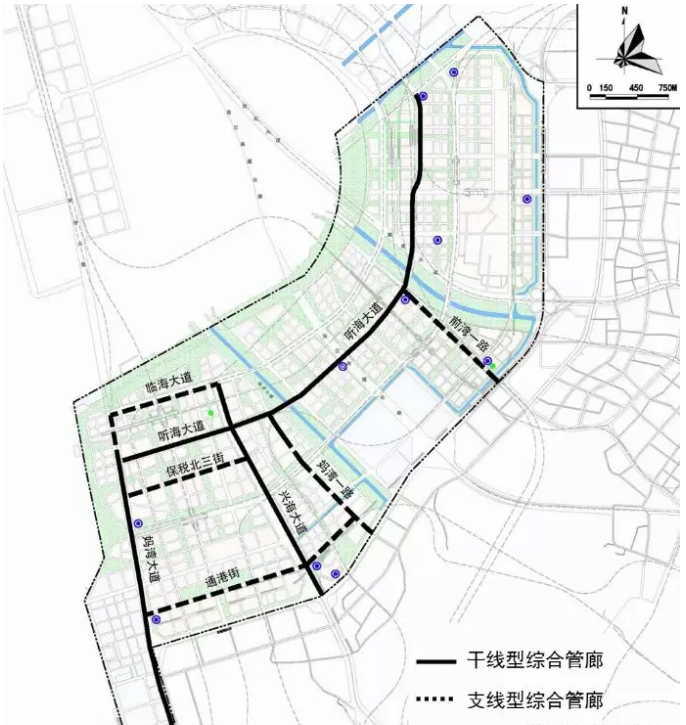

　　前海已建成綜合管廊3.2km；正在建設的綜合管廊0.8km。至遠期規劃（至2030年）建設干、支線綜合管廊長度為15.3公里。其中干線綜合管廊10.5公里；支線綜合管廊4.8公里，如圖1所示。

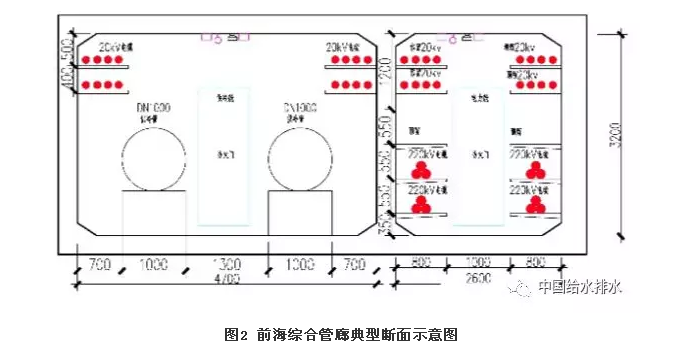

　　在前海的綜合管廊中，容納電力電纜的艙室包括綜合艙（納入10kV電力電纜+通信電纜+給水管道等）和高壓電力艙（納入110kV和220kV電力電纜）。最大綜合艙凈空尺寸為：4.9m×3.2m；最大電力艙凈空尺寸為：2.6m×3.2m，艙室布置如圖2所示。

　　為統籌考慮前海區域綜合管廊消防系統布置，具體的消防設計需要在具體工程中進行，為比選出各類消防系統方案，以最大綜合艙及最大電力艙為研究對象，重點對高壓細水霧自動消防系統和超細干粉自動消防系統方案在前海綜合管廊內的應用進行比選。

3.2超細干粉自動滅火系統方案

　　（1）產品選型

　　超細干粉滅火裝置主要有5kg、8kg、10kg等規格，目前應用較廣的是8kg的規格。

　?。?）費用測算

　　在以上設計參數下，以1公里典型斷面的綜合管廊進行該系統造價估算。在典型斷面綜合艙和高壓電力艙共需要安裝超細干粉滅火裝置數量如表4所示。

　　按照相關材料費用估算，前海區域內每公里綜合管廊內設置超細干粉滅火裝置數量約為225套，裝置費用約144.2萬元/公里。

　　按照全生命周期計算，考慮超細干粉自動滅火系統需要每5年更換一次。綜合管廊100年使用壽命期內需要更換20次。貼現率按照國家開發銀行最低基準利率4.85%進行計算；

　　在全生命周期下，每公里測算綜合管廊安裝超細干粉自動滅火系統費用約677.9萬元。

3.3高壓細水霧自動滅火系統方案

　?。?）高壓細水霧自動滅火系統組成

　　綜合管廊內高壓細水霧一般采用開式系統，該系統由高壓泵組、開式細水霧噴頭、分區控制閥（開式）、系統過濾裝置、水箱（消防水池）、供水管網及火警報警裝置構成。

　　（2）部分設計參數

　　1）參考依據《細水霧滅火系統技術規范》GB50898-2013；

　　2）系統持續噴霧時間30min；

　　3）開式系統的響應時間≤30s；

　　4）最不利點噴頭工作壓力≥10MPa；

　　5）高壓泵組泵體材料為不銹鋼而且工作壓力≥14MPa；

　　6）消防泵房服務半徑2km；

　?。?）高壓細水霧自動滅火系統費用組成

　　在以上設計參數下，以1公里典型斷面的綜合管廊進行該系統造價估算。

　　1）消防泵房組成：高壓細水霧泵組（含單泵、穩壓泵、增壓泵等）、閥門、水箱等；

　　2）高壓細水霧系統材料：高壓細水霧開式區域閥組、高壓細水霧開式噴頭、閥門、高壓不銹鋼管等；綜合管廊內設置高壓細水霧滅火系統材料每公里費用為380萬元，每公里綜合管廊部分為380萬元。

　　3）泵房土建及泵房占地；

　　按照相關材料費用估算，高壓細水霧系統中，每個消防泵組材料費用估算為80萬元，可以滿足單向2公里長度綜合管廊的消防壓力要求。

　　前海共規劃建設15.3km綜合管廊，需要獨立設置3座消防泵房供綜合管廊使用，每座獨立占地100m2，預計設置8個方向的泵組，可采用地下式設計或地上式設計兩種方式。消防泵房布局如圖3所示。

　　4）泵房后期運營電費

　　泵房后期運營需要供電運行穩壓泵，每座泵組穩壓泵，其功率0.55kW。同時需要定時運行補水泵，其功率為7.5kW。（該部分用電費用在本文中不計算。）

　?。?）費用測算（現金流量貼現值法）

　　高壓細水霧自動滅火系統使用壽命可以達到30~60年，按50年計算。全生命周期下，采用高壓細水霧系統，綜合管廊100年使用壽命期內需要更新2次。

　　每公里材料費為380萬元，每50年更新一次，按貼現率4.85%，則全生命周期內，貼現值為：418.9萬元；

　　3個消防泵房設備材料費貼現值為：705.6萬元；則該部分每公里綜合管廊均攤費用為46.1萬元/公里。

　　3個消防泵房土建費用為一次性投資（按占地面積100m2估算）：地下式4000元/m2，地上式1500元/m2。則3個消防泵房一次性投資為：120萬元（地下式），45萬元（地上式）；

　　綜上，每公里測算綜合管廊采用高壓細水霧系統造價貼現值為：585萬元（地下式）或510萬元（地上式）。

3.4方案比選

　　從設計施工便利性比較，超細干粉滅火系統設計簡單，由于其本身即是一個成品，無需多余設計，故較為簡單。而高壓細水霧自動滅火系統涉及泵房、水箱、泵站、噴淋系統等，施工設計復雜。

　　從性能方面比較，高壓細水霧消防系統和超細干粉滅火系統在性能上各有優缺點，都能達到綜合管廊內滅火要求，且都符合現有國家規范的要求。但是，根據實際運行的經驗，高壓細水霧自動滅火系統更具有可靠性，且響應時間較超細干粉滅火系統快，可以在火災發生時最大程度減少損失。

　　從運營管理上比較，超細干粉滅火系統需要每隔3~5年更換一次。未來隨著人工成本的增加，更換超細干粉滅火系統期間需要耗費大量人力，更換超細干粉的人工費用將會較大。而高壓細水霧自動滅火系統較為穩定，一次性安裝后可以使用30~50年，可以節省大量的人力物力。且高壓細水霧自動滅火系統可實現遠程監控功能，便于集中統一管理。故在后期運營管理中，高壓細水霧自動滅火系統更具有優勢。

　　從造價費用上比較，高壓細水霧滅火系統單次造價成本較超細干粉消防系統高，但如果統籌考慮整個區域，在綜合管廊全生命周期內進行計算，則高壓細水霧滅火系統在經濟性上好于超細干粉滅火消防系統（未計算獨立占地所產生的的成本以及電費）。

　　綜合以上分析，從設計施工、使用性能、后期運營管理以及造價費用等方面考慮，高壓細水霧自動滅火系統更具有優勢，因此建議在前海區域內綜合管廊采用高壓細水霧滅火系統，并統籌考慮前海全域綜合管廊消防泵房設置位置。

【本文詳細內容參見2018年9月即將出版的《中國給水排水》第18期 《深圳前海合作區綜合管廊自動滅火系統比選》，作者：朱安邦1，劉應明1，汪葉萍2 單位：1.深圳市城市規劃設計研究院有限公司2.中國城市規劃設計研究院深圳分院】

該文標準引用格式：
朱安邦，劉應明，汪葉萍. 深圳前海合作區綜合管廊自動滅火系統比選[J]. 中國給水排水，2018,34（18）：42-47.
Zhu Anbang,Liu Yingming,Wang Yeping. Comparisonof automatic fire extinguishing systems in utility tunnel in Shenzhen Qianhaicooperation area[J]. China Water & Wastewater, 2018,34（18）：42-47 (in Chinese).
