—— 設備介紹 ——

無線火災自動報警系統適用于火災探測和安全防護報警。

網關產品能夠與獨立式光電感煙/感溫火災探測報警器、可燃?xì)怏w探測器、火災聲光警報器、手動火災報警按鈕等多種無線外設一起組成防護系統。

一旦檢測到警情立即上報至消防管理平臺，同時直接撥打電話、發送短信給相關責任人，提高處置效率。

——功能特性——

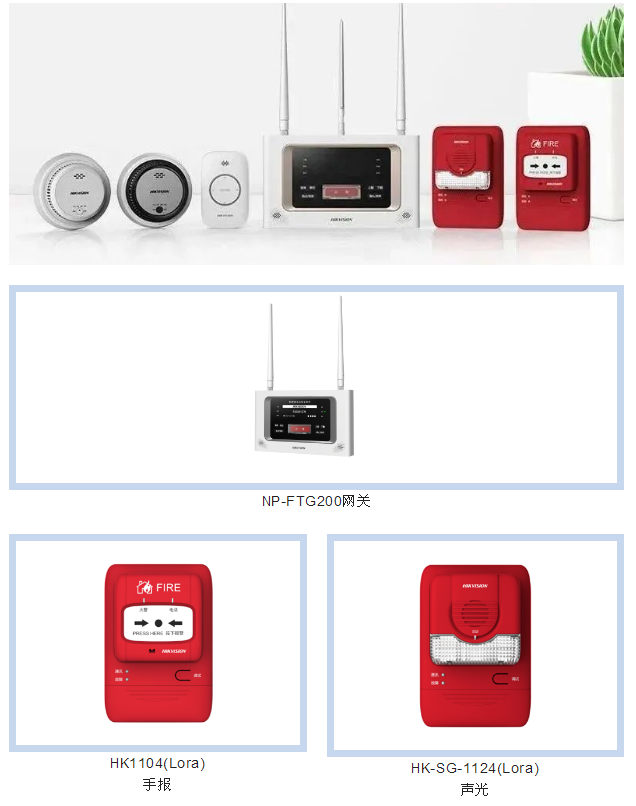

消防報警網關

　◎單個網關支持接入最多128個無線外設。

　◎支持主備平臺進行數據傳輸，最多可支持4個上報中心。

　◎支持向6個手機號碼發送語音或短信，各網關間互聯互通。

　◎通過LoRa無線通訊方式與無線外設通訊。

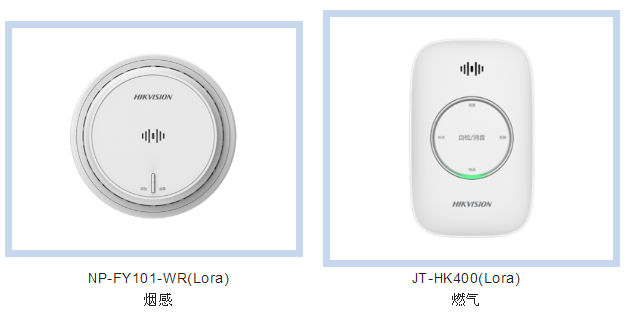

煙感/溫感報警器

　◎支持煙霧/溫度實時檢測和報警，并支持報警信息上傳。

　◎高性能鋰電池供電，預計可使用3年。

　◎支持信號查詢、設備自檢、故障播報（低電壓報警、防拆報警、污染報警和傳感器故障報警）等功能。

燃?xì)馓綔y(cè)器

　◎探測器具有氣體傳感器壽命狀態指示功能。

　◎支持日志保存功能，記錄報警、報警恢復、故障、故障恢復、傳感器失效等多種類型日志。

　◎具有自檢、消音、信號查詢、自動校時等功能。

　◎支持電磁閥、排風扇等外設的控制。

聲光和手報

　◎聲光支持報警聲光聯動；手報支持手動報警、鑰匙復位。

　◎支持電池欠壓報警、防拆報警、通訊異常等功能檢測與指示。

　◎支持信號強度查詢模式，部署安裝便捷。

　◎鋰電池供電，壽命長，電池理論設計壽命大于5年。

液位/液壓表

　◎采用電池供電，可正常工作三年。

　◎支持與網關配對，并通過網關接入至平臺，網關端可遠程配置心跳周期；平臺可遠程配置和下發水壓/液位上下限報警閾值、采樣周期。

　◎支持上報設備報警、故障、低電量事件至平臺。

　◎支持按鍵喚醒和清零功能。

　◎LED屏幕顯示電池電量、信號強度、壓力值、設備當前狀態等。

　◎傳感器和主機采用一體化的結構，安裝方便。

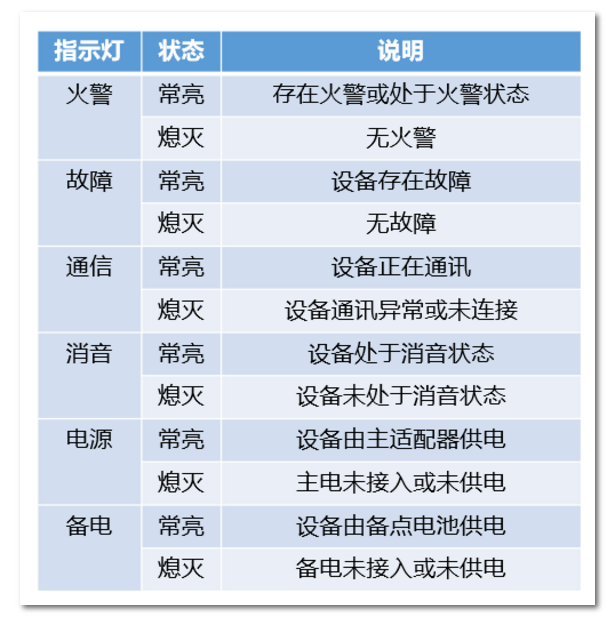

——外觀與指示——

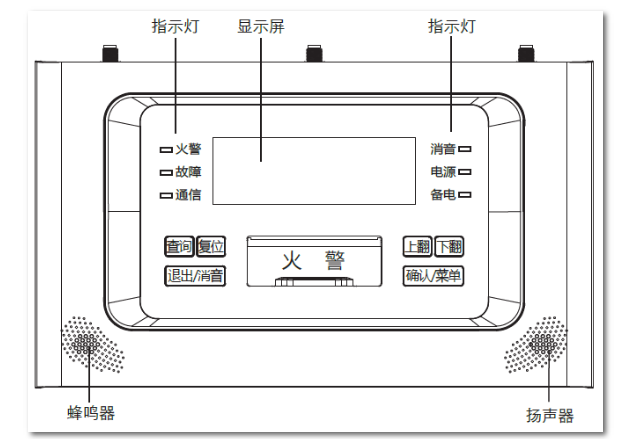

消防報警網關

——典型安裝建議——

　?、侔惭b于平的房頂時，報警器的邊緣應距離墻面至少50cm。安裝于傾斜或菱形的房頂時，報警器應與房頂保持一定距離，當坡度小于30°時，距離為50cm。

　?、诎惭b位置需遠離強電線途徑至少30cm，以免小蟲受趨光性影響而聚集，造成煙霧迷宮污染及報警。

　?、劬W(wǎng)關貼墻安裝，但是必須保證墻面是平整的，不能出現嵌墻安裝。

　?、芫W(wǎng)關的4G天線必須豎直網關放置。

　?、轃煾邪惭b距離燈、金屬設備等至少50cm。

　?、?G版網關兩側為L(zhǎng)oRa天線，中間為4G天線，使用時注意檢查安裝。

　?、呤謭?bào)安裝應距地面1.2-1.5m，聲光安裝應距地面1.8m以上。

　?、酂煾斜苊獍惭b以下位置：廚房、熱水爐、浴室等高濕度空間；空調、風扇、暖氣出風口、風速?gòu)?qiáng)對流處；多塵、骯臟或者昆蟲常出入的地方；尖頂房屋的上部、房間的角落等閉塞空間。

　　⑨煙感/溫感、手報/聲光、燃?xì)獾裙?jié)點設備在安裝之前需要測試現場應用場景信號，即對碼后去安裝點測試LoRa信號，信號穩定（-90dB以內）再進行安裝。

　?、饩W(wǎng)關安裝靠近窗邊等空曠地方的信號強度比在安裝在密閉空間環境要好。距離網關越遠，穿墻數量越多，信號衰減越快。

——液壓/液位安裝示意——

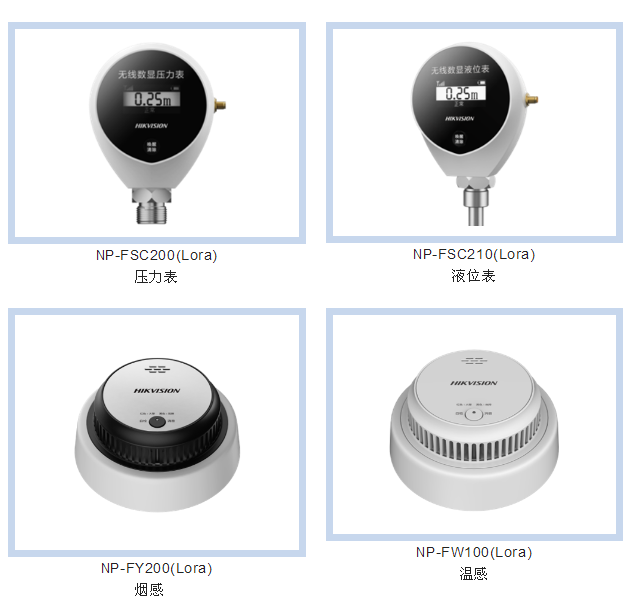

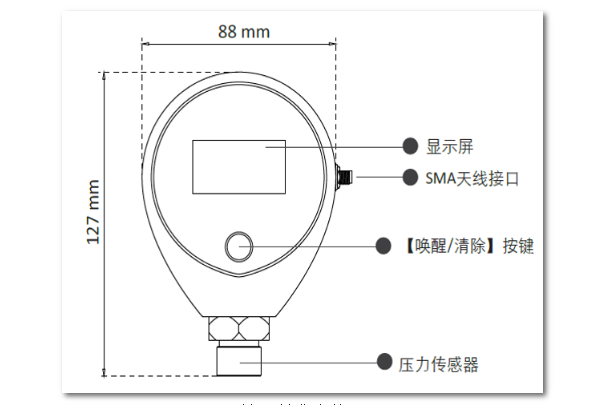

液壓/液位表外觀

　　液壓/液位表不支持私自拆機，私自拆機導致防水性能下降，設備浸水后果自負。

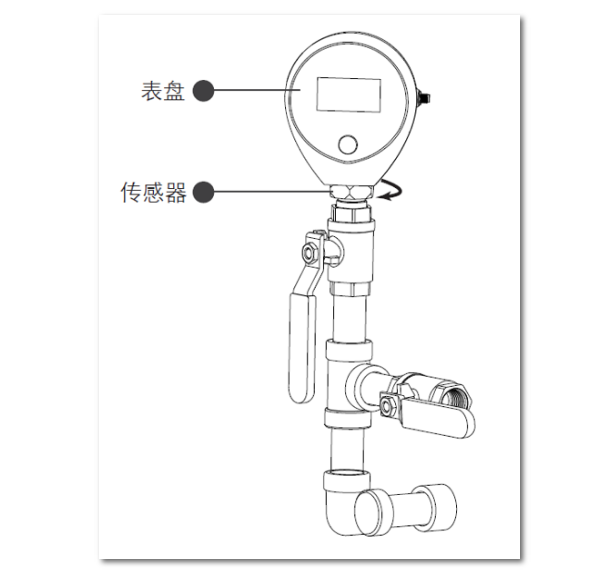

液壓表安裝

　　設備支持安裝至水泵房、消火栓和噴淋末端。

　　◎取出包裝中的設備。

　　◎?qū)毫鞲衅餍D(zhuǎn)安裝至水閥末端。

　　安裝時僅需按圖示方向擰壓力傳感器。請勿擰動表盤（旋轉表盤可能會造成表盤和傳感器間松動，存在設備掉落風險）。

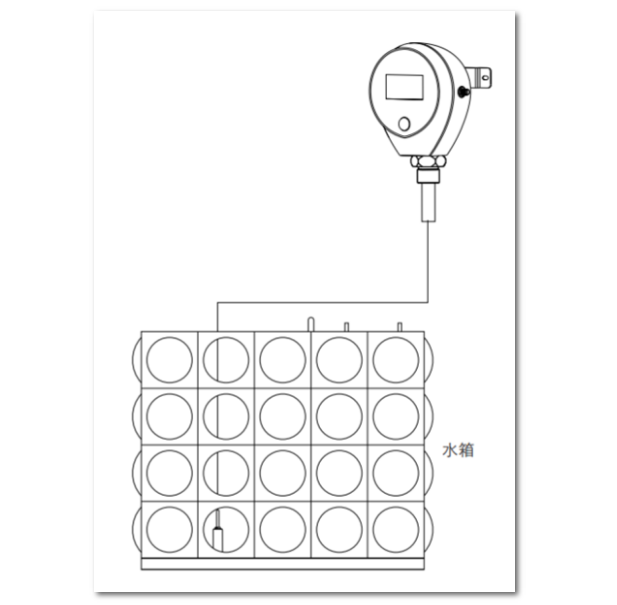

液位表安裝

　　設備支持安裝至消防水箱、消防水池。

　　◎取出包裝中的設備。

　　◎?qū)⒁何粋鞲衅髫Q直放置水箱底部。

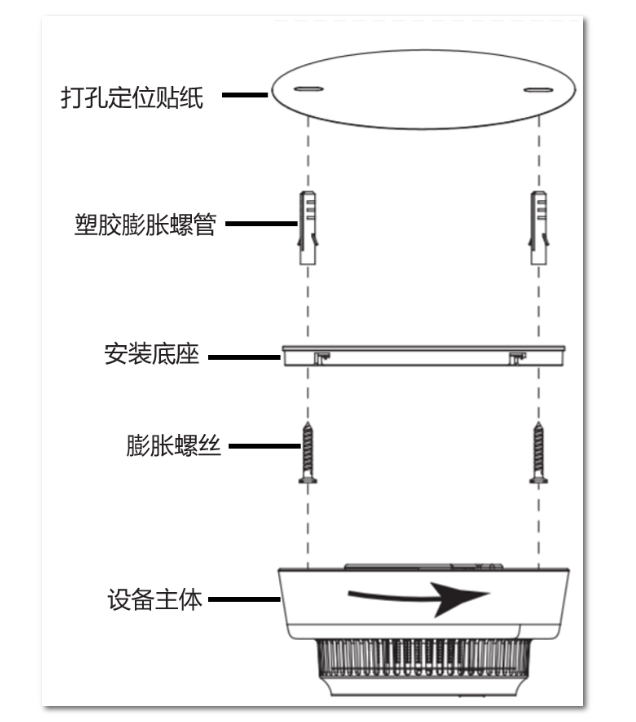

煙感/溫感安裝示意

　　①根據打孔定位貼紙，在天花板上定位打孔。

　?、谠诖蚩孜谎b入塑膠膨脹螺管，將安裝底座對應的U型孔對準塑膠膨脹螺管，然后使用自攻螺釘固定安裝底座。

　?、垩貓D示方向旋轉報警器，并將報警器固定至安裝底座，完成安裝。

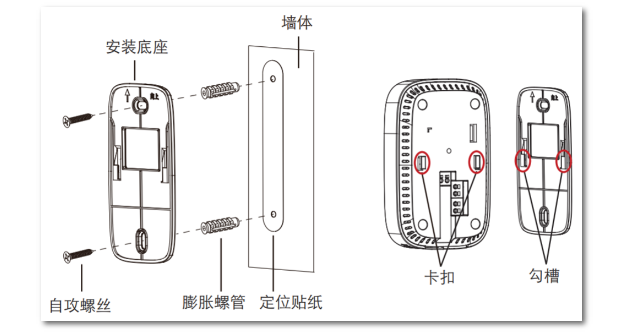

燃?xì)獍惭b示意

　?、俑鶕?jù)打孔定位貼紙，在墻壁上定位打螺絲孔。

　　②在打孔位安上塑膠膨脹螺管，并用兩枚自攻螺絲固定安裝底座。

　?、蹖⑻綔y(cè)器后面板上的卡扣對準安裝底座上的勾槽，自上而下扣緊探測器與安裝底座，完成安裝。

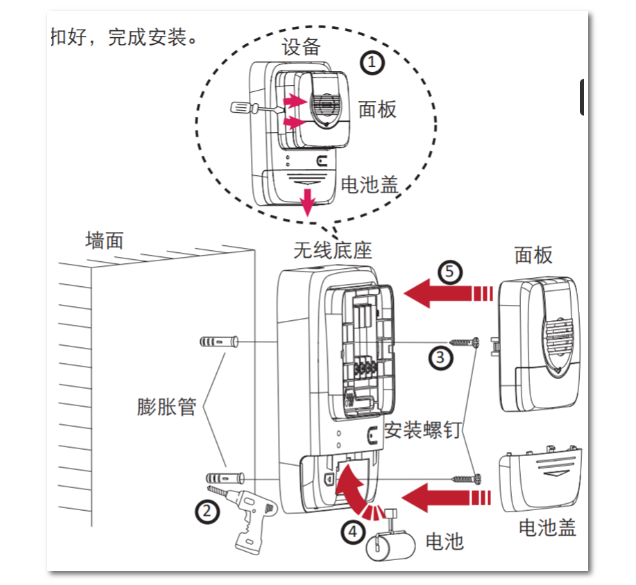

手報/聲光安裝示意

　?、偃∠旅姘搴碗姵厣w。

　?、谠谶x定的聲光/手報安裝位置，將無線底座貼于墻上畫鉆孔位，并使用鉆孔機鉆孔。

　?、蹖⑴蛎浌芮萌肟變?nèi)，并把安裝螺釘擰至頭部預留約2mm的距離。然后將無線底座上的安裝孔對準安裝螺釘頭部并掛住，確保安裝穩固。

　?、軐㈦姵夭孱^穩固插入設備的電池插座，完成電池安裝。

　?、輰⒚姘搴碗姵厣w扣好，完成安裝。

——網關配置操作——

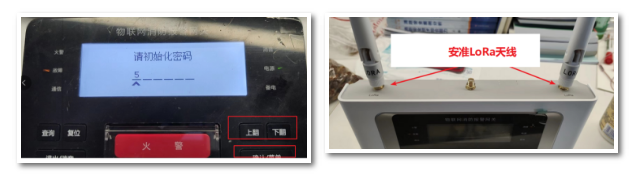

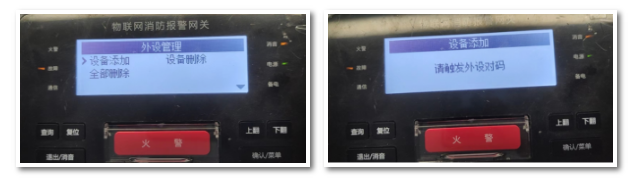

　?、俪跏蓟艽a：設備首次使用需要設置密碼，密碼6位數，光標確定位置，通過【上翻】【下翻】按鍵來調節數字，一般建議默認555555，即直接按【確認/菜單】鍵。

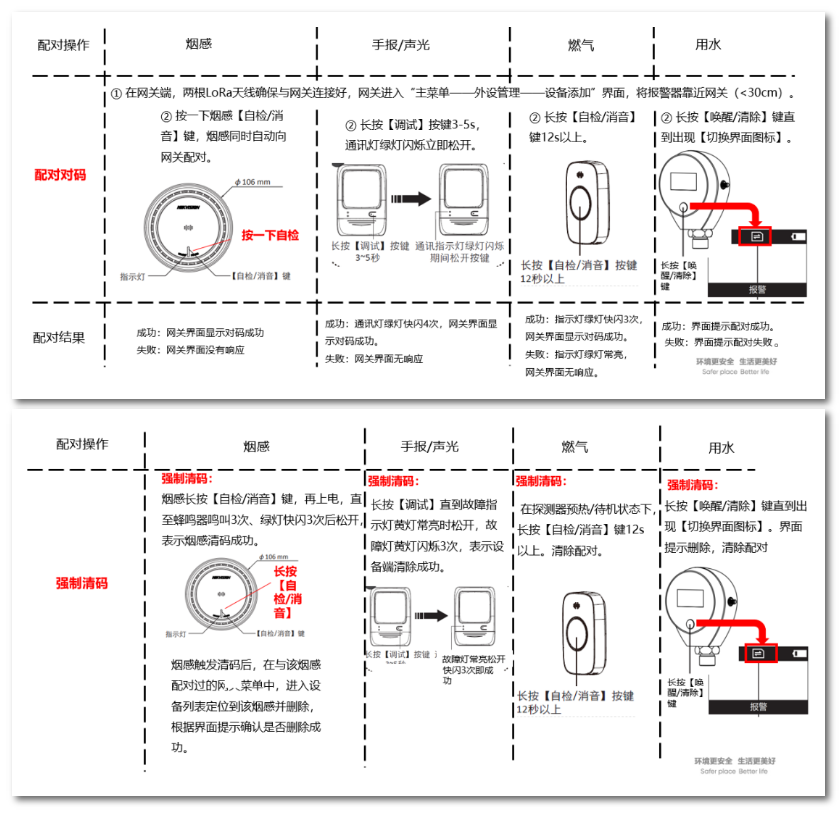

　?、跓煾?溫感、手報/聲光、燃?xì)獾裙?jié)點設備在安裝之前需要測試現場應用場景信號，即對碼后去安裝點測試LoRa信號，信號穩定（-90dB以內）再進行安裝。

——云平臺火先知添加——

鏈接云平臺設備端操作

　　有線方式：

　　網關接上網線，進入網關web端【配置】界面，點擊【網絡參數】設置網關本地的IP參數，包括IP設置（ip、掩碼、子網關等信息）、DNS（根據實際設置，一般鏈接螢石推薦域名為8.8.8.8或114.114.114.114）的配置，設置完以后點擊【保存】保存配置。

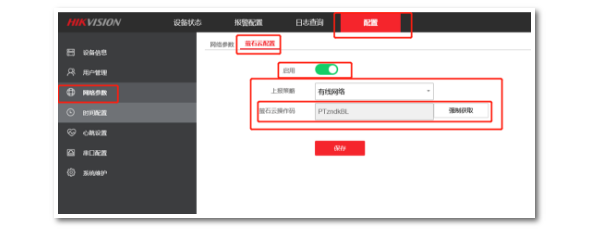

　　點擊【螢石云配置】設置螢石云參數，打開啟用，選擇上報策略為有線網絡，點擊【強制獲取】螢石云操作碼，如果獲取不到操作碼，可以刷新下web界面，如果還是獲取不到，就需要查詢網絡是否可以正常訪問螢石云（https://open.ys7.com）。

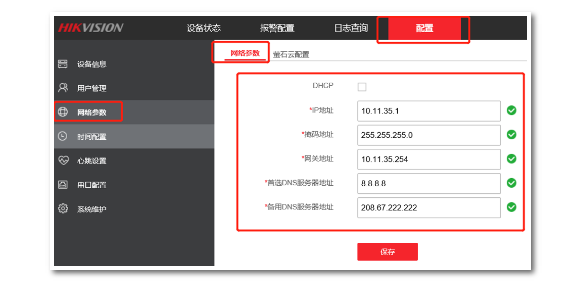

有線網絡參數配置

螢石云配置

　　4G方式：

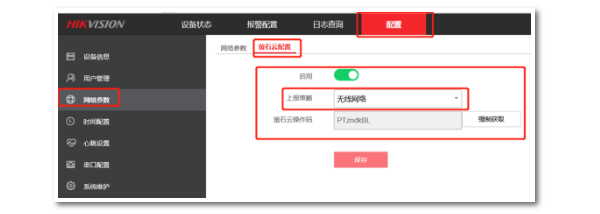

　　插上4G天線，并按要求裝入4G物聯網卡（建議使用無定向卡）。進入網關web端【配置】界面，點擊【螢石云配置】設置螢石云參數，打開啟用，選擇上報策略為無線網絡，點擊【強制獲取】螢石云操作碼，如果獲取不到操作碼，可以刷新下web界面，如果還是獲取不到，請先查詢物聯網卡是否是4G無定向卡，建議更換手機卡對比測試。

螢石云配置

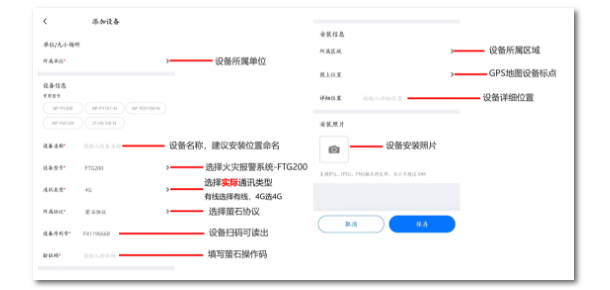

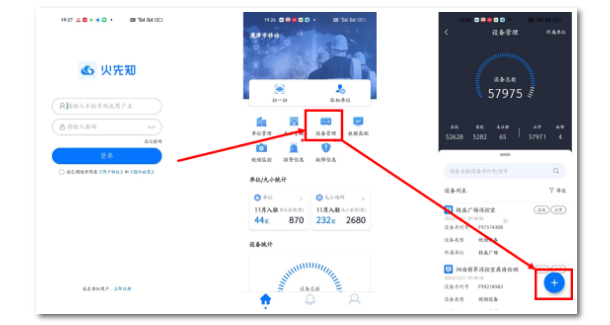

　?、偕暾?qǐng)?jiān)破脚_(tái)賬號，下載火先知APP，登入賬號，點擊設備管理添加設備。

　　②編輯設備信息添加到平臺。

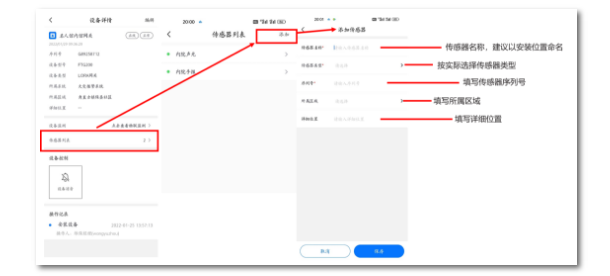

　?、厶砑訉?duì)應傳感器，點擊之前添加的網關設備詳情，進入傳感器列表中添加傳感器。
