1、問題描述

高位消防水箱出水管未設置流量開關【圖示1】，或流量開關啟泵控制線未接入消防水泵控制柜二次控制回路【圖示2】。

2、規范要求

《消防給水及消火栓系統技術規范》(GB 50974-2014)規定：

　　11.0.4 消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關，或報警閥壓力開關等開關信號應能直接自動啟動消防水泵。消防水泵房?jī)?nèi)的壓力開關宜引入消防水泵控制柜內?！緢D示3】

3、圖示說明

　　1) 錯誤做法

圖示 1

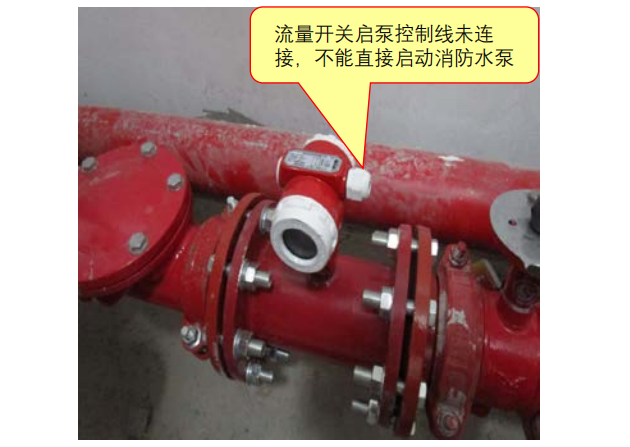

圖示 2

　　2) 正確做法

圖示 3

來源：南京市建設工程消防驗收技術指南（試行）2021

附：GB 50974-2014《消防給水及消火栓系統技術規范》11.0.4 條文說明

　　本條規定了消防水泵自動啟動信號的采集原則性技術規定。

　　國際上發達國家常用的啟泵信號是壓力和流量，其原因是可靠性高，水流指示器可靠性稍差，誤動作幾率稍高，我國在工程實踐中也經常采用高位消防水箱的水位信號，但因高位消防水箱的水位信號有滯后現象，目前在工程中已經很少采用，但該信號可以作為報警信號。為此本次規范制訂時規定采用壓力開關和流量開關作為水泵啟泵的信號。壓力開關一般可采用電接點壓力表、壓力傳感器等。

　　壓力開關通常設置在消防水泵房的主干管道上或報警閥上，流量開關通常設置在高位消防水箱出水管上。
