干式系統操作與控制

消防水泵啟停泵控制要求：

直接自動控制

　　由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

　　上述三種控制方式為直接連鎖啟動，不受消防控制室（盤）處于自動或手動狀態影響。

　　11.0.1濕式系統、干式系統應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。

消防控制室（盤）遠程控制

　　1）遠程自動控制

　　消防聯動控制器處于自動狀態下，當火災報警系統接收到“消防水泵出水管上設置的壓力開關或高位消防水箱出水管上的流量開關或報警閥組壓力開關”報警信號時，作為觸發信號，消防聯動控制器遠程聯動啟動消防水泵。

　　2）遠程手動控制

　　消防泵控制箱（柜）的啟動和停止按鈕用專用線路直接連接至設置在消防控制室內的消防聯動控制器手動控制盤，通過手動控制盤遠程手動啟停消防水泵。

現場應急操作

　　消防水泵房現場應急操作，包括消防泵房就地強制啟動和機械應急啟動。

另外

　　消防水泵禁止設置自動停泵控制。

　　消防水泵控制柜應具備定期巡檢功能，巡檢間隔時間根據當地有關部門規定設置。

系統的監視與控制要求

　　消防控制室（盤）應能顯示水流指示器、壓力開關、信號閥、消防水泵、消防水池及水箱水位、有壓氣體管道壓力，以及電源和備用動力等是否處于正常狀態的反饋信號，并應能控制消防水泵、電動閥等的操作，具體要求如下：

　　1）監視電源及備用動力的狀態。

　　2）監視系統的水源，水箱（罐）及信號閥的狀態。

　　3）可靠控制水泵的啟動并顯示反饋信號。

　　4）可靠控制電動閥的開啟并顯示反饋信號。

　　5）監視水流指示器、壓力開關及流量開關的動作和復位狀態。

　　6）可靠控制補氣裝置，并顯示氣壓。

其他

　　快速排氣閥入口前的電動閥應在啟動消防水泵或干式報警閥開啟的同時自動開啟（《噴規》11.0.9條），且快速排氣閥前的電動閥開啟和停止手動按鈕，用專用線路直接連接至消防控制室內的消防聯動控制器手動控制盤。

　　11.0.9快速排氣閥入口前的電動閥應在啟動消防水泵的同時開啟。

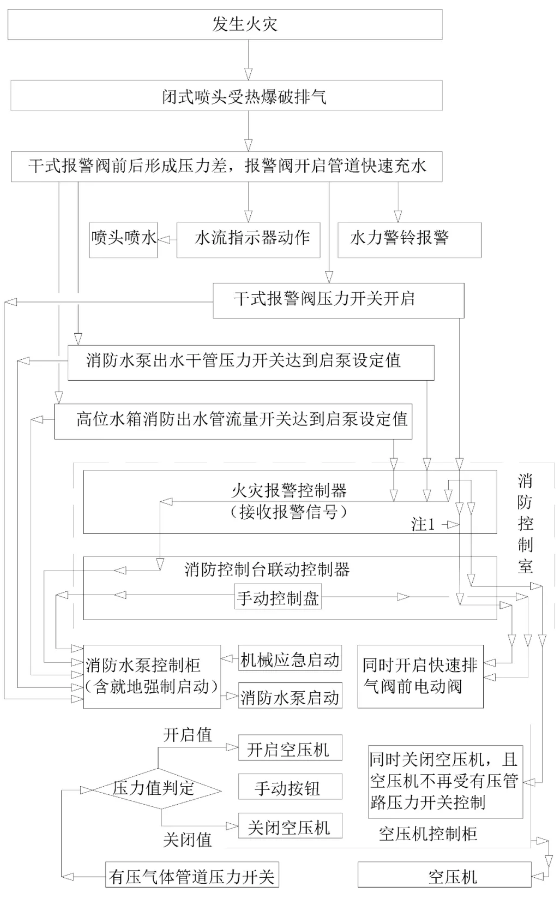

干式系統控制原理圖

　　注1：消防水泵啟動同時發出聯動信號。
