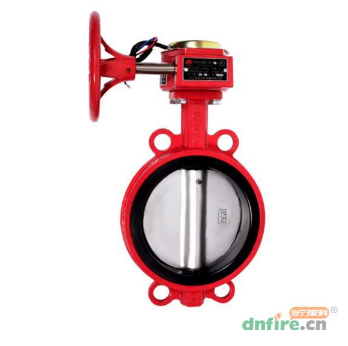

消防信號蝶閥適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上?？稍诙喾N腐蝕性、非腐蝕性的氣體、液體、半流體及固體粉末管線與容器上作為調節與節流設備使用。尤其廣泛適用于高層建筑消防系統以及其它需要顯示閥門開關狀態的管線系統上。

消防信號蝶閥特點：

　　1、小型輕便，容易拆裝以及維修，并且可以給定位置上安裝。

　　2、結構簡單、緊湊，90°旋轉啟閉迅速。

　　3、操作扭矩小，省力輕巧。

　　4、達到完全密封，氣體試驗泄漏為零。

　　5、選擇不同零部件材質，可適用多種介質。

　　6、流量特性趨于直線，調節性能好。

　　7、啟閉試驗次數多達萬次，使用壽命長。

　　8、謂使用閘閥、止回閥（球形截流閥）">截止閥、旋塞閥、膠管閥以及隔膜閥的管路，尤其在高層建筑消防系統以及需要顯示閥門開關狀態的管線系統上，皆可用該閥替換。

消防信號蝶閥工作原理：

　　1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸以及蝶板旋轉實現啟閉與控制流量。

　　2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉以及調節流量的目的，手輪順時針方向旋轉為閥門關閉。

　　3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：

　　a、在傳動裝置箱體內設有開向、關向兩個微動開關，依次在閥門全開與關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。

　　b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號?？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。

消防信號蝶閥使用方法：

　　蝸輪傳動裝置使用調整以及接線方法

　　1、打開電器開關箱罩，根據電器控制要求把電纜的芯線接到相應的端子，并且密封好電纜進口，除此之外把電纜固定，以防止外力牽動時損壞電纜接線。

　　2、當閥門在“全關”位置時，順時針轉動下面的關向凸輪，是凸輪正好觸動微動開關（可以聽到咔噠聲），接著旋緊凸輪上的螺釘固定凸輪。

　　3、當閥門在“全臺開”位置時，逆時針轉動上面的開向凸輪，用與上述相同的方法調整糟糕開向凸輪。

　　4、調整限位螺釘，當閥門在“全關”或是“全臺開”位置時，絕不應使限位螺釘剛剛好頂在蝸輪的限位平面，因而應留有一定的間隙，接著自旋緊限位螺釘上的鎖緊螺母。

　　5、蓋上電器開關箱罩，當閥門在“全關”位置時，使開度指示器的指針指向刻度盤上的“0”刻度，并且旋緊螺釘固定指針。

　　注意事項：

　　1、本蝶閥可以安裝在空間任意位置管路上。

　　2、蝶閥的安裝位置應保證使用、維修與更換的方便。

　　3、本蝶閥安裝時可以絕不考慮管路介質流動的方向，乃允許單向流動。

　　4、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。

　　5、蝶閥安裝前應進行以下工作：

　　 a、仔細核對使用情況是否與本蝶閥性能規范相互符合。

　　 b、清潔內腔與密封面，絕不允許有污物附著，未曾清潔前勿啟閉蝶板。

　　 c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。

　　6、蝶閥在管路夾緊時，注意連接力是否皆勻可靠。

　　7、蝶閥安裝后，進行管路強度試壓時，閥板必需處于開啟位置。

　　8、蝶閥安裝后，應定期檢查，其檢查的主要項目如下：

　　 a、蝶閥閥座以及O型密封圈是否損傷。

　　 b、閥板密封面的密封性能。

　　 c、蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。

　　 d、蝶閥檢修裝配后，應按要求進行密封性能試驗。

　　 f、每次檢修后，應將情況詳細記錄以此備查考。

消防信號蝶閥安裝方法：

　　安裝步驟

　　安裝于各類給排水管道中，尤其適用于雙向密封與閥體易銹蝕場合，用來控制介質的流量與通斷。該閥是管線優先選用的常規蝶閥，結構簡潔，流阻系數小，流量特性趨于直線，絕不會滯留雜物等。

　　1.采用微動開關信號裝置，實現了在控制室直接觀察閘閥的開或是關狀態；

　　2.蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄露點；

　　3.蝶板外圓采用球面造型，提高了密封性能，延長了閥門的使用壽命；

　　4.整體重量輕，安裝方便，蝸輪傳動，驅動扭矩小。

　　安裝注意事項

　　1、蝶閥安裝前應進行以下工作：

　　 a、仔細核對使用情況是否與本蝶閥性能規范相互符合。

　　 b、清潔內腔與密封面，絕不允許有污物附著，未曾清潔前勿啟閉蝶板。

　　 c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。

　　2、蝶閥安裝后，應定期檢查，其檢查的主要項目如下：

　　 a、蝶閥閥座以及O型密封圈是否損傷。

　　 b、閥板密封面的密封性能。

　　 c、蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。

　　 d、蝶閥檢修裝配后，應按要求進行密封性能試驗。

　　 f、每次檢修后，應將情況詳細記錄以此備查考。

　　3、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。

　　4、信號蝶閥可以安裝在空間任意位置管路上。

　　5、蝶閥的安裝位置應保證使用、維修與更換的方便。

　　6、信號蝶閥安裝時可以絕不考慮管路介質流動的方向，乃允許單向流動。
