現場總線是近年來迅速發展起來的一種工業數據總線，它主要解決工業現場的智能化儀器儀表、控制器、執行機構等現場設備間的數字通信以及這些現場控制設備和高級控制系統之間的信息傳遞問題。但目前總線技術還有如下缺點：

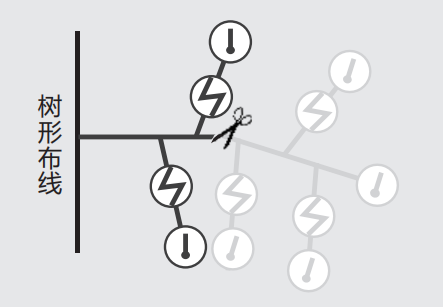

　?、倏偩€保護差?；芈房偩€只有短路保護而沒有斷路保護。短路保護是將回路總線上的現場單元分段，每段之間安裝一個總線隔離器，當總線的兩根線在某一處短路時，短路點前面最近一個隔離器跳開，切斷該隔離器后面的所有現場單元，只確保其前面的現場單元繼續工作。當總線在某一處斷路時，也只有斷點前面的現場單元能繼續工作。如果短路斷路點靠前，甚至根部故障，保護的現場單元很少甚至不保護。

　　②手動編址。在現場單元安裝之前必須根據安裝位置圖預先給予分配地址編碼。用撥碼開關對現場單元的編址是靠人工手動撥碼實現的；用電子編碼方式編址，需借助于電子編碼器這一額外的設備，人工操作完成。這二者都是在現場單元安裝之前一個一個單獨手動編址，安裝調試人員的手工工作量相當大，容易編錯或裝錯，且一旦錯誤，則很難找出。

　?、圯喲餐ㄐ?。回路總線為半雙工異步串行通信總線，回路卡和現場單元的通信只能采取輪巡方式?；芈房ò凑宅F(xiàn)場單元的地址順序，一個接一個地去查詢。這樣大大降低了通訊的效率。各個廠家為了能夠提高通訊效率或滿足國家標準，只能一味地提高通信頻率。通信頻率越高，信號越容易失真，反而造成通信不可靠。

　　西安凡厄拉姆電子有限公司自主研發的FIRAMBUS環路通訊總線的技術方案是：

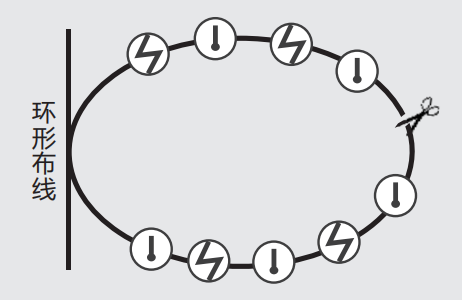

　?、侪h(huán)路雙端供電。由于總線采用環型網結構，當總線上某一點發生短路斷路故障時，環路卡會雙端供電，確保大部分現場單元仍能工作。正常情況下，環路卡從首端供電，當某一點發生斷路時，環路卡改為雙端供電，所有現場單元的工作不會受到影響；當某一點發生短路時，短路點兩端最近的兩個隔離器跳開，僅切斷這兩個隔離器中間的現場單元，環路卡改為雙端供電，其它單元不受影響。

　?、谧詣油?fù)渚幹贰，F(xiàn)場單元安裝之前不需要預先分配地址編碼，只要按照類型任意去安裝。某個環路的所有現場單元安裝完后，控制器會自動識別該環路總線的網絡結構，自動登記各個現場單元的類型，并按照各單元在總線網絡結構中所處的實際位置，給每個單元分配一個代表其位置的地址碼，根本不需要人工去編碼，大大地減少了安裝調試人員的工作量，且不容易產生編碼或安裝錯誤。

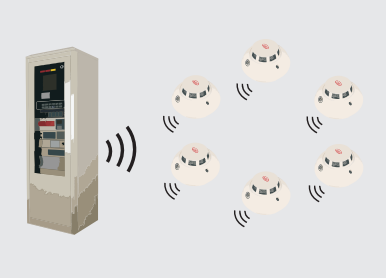

　?、蹚V播通信。雖然環路總線仍然為半雙工異步串行通信總線，但不采用輪巡通信方式，而采用廣播通信。環路卡不是按照現場單元的地址順序，一個接一個地去查詢，而是同時向環路總線上的所有單元發一個廣播群呼命令，收到命令的所有單元，都“同時”向環路卡進行響應，環路卡即可判斷出有哪些單元有新的事件發生，然后再單獨詢問該單元發生了什么事件。廣播通信不但響應速度快，而且不必要采用過高的通信頻率，通信可靠性高。

　　FIRAMBUS環路總線的有益效果是：提高了總線保護的強度，使得總線中故障部位不會影響非故障部位的正常工作；全自動拓?fù)渚幹罚F(xiàn)場接線順序一目了然，大大地減少了安裝調試人員的工作量，提高了安裝調試人員的工作效率；廣播通信，大大地提高了通信的效率，可使現場單元或設備做出快速的報警或響應。
