恒業科技電源監控（四總線）安裝調試常見問題匯總

作者：恒業科技日期：2016-09-12 02:40:10 瀏覽：4076

　　HY5900系列消防設備電源監控系統，是按照國家標準《GB28184-2011消防設備電源監控系統》以及《GB25506消防控制室通用技術要求》而研發設計的消防設備電源監控系統。系統通過檢測消防電源的電流、電壓值和開關量，從而判斷電源設備是否有斷路、短路、過壓、欠壓、過流、以及缺相、錯相、過載等故障并報警、記錄的監控系統。

　　在實際應用中，對第一次使用產品的人們來說會遇到一些容易出錯的問題?？偨Y(jié)如下：

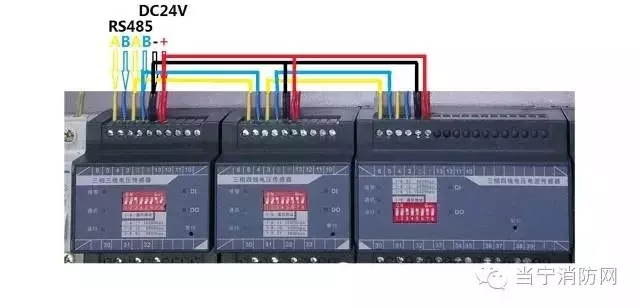

　　模塊接線方式容易出錯

　　模塊間的連線方式應為“手拉手”連接，如果模塊間連接采用其他方式可能會導致模塊與主機之間通訊不暢。為避免供電正負和RS485-AB四根線接錯最好選用不同顏色的線材。

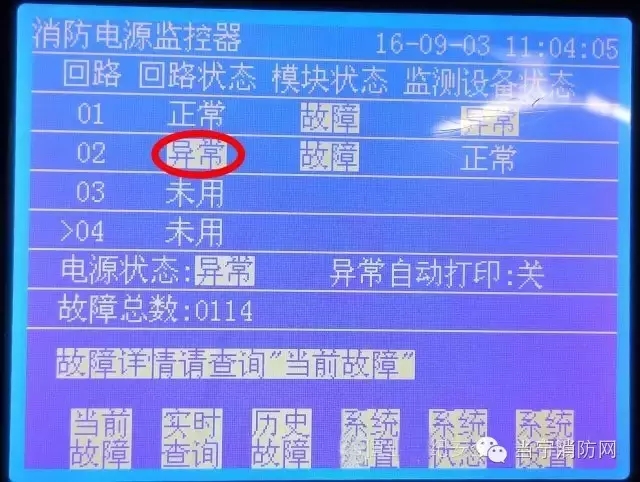

　　主機界面中回路狀態顯示異常

　　原因：

　　A.系統設置子菜單模塊設置與實際模塊型號不符；

　　B.回路板地址設置重復。

　　解決方法：

　　A.查看回路板的地址是否有重復；

　　B.主機與模塊或模塊之間連線是否正確，供電的24V、RS485AB。

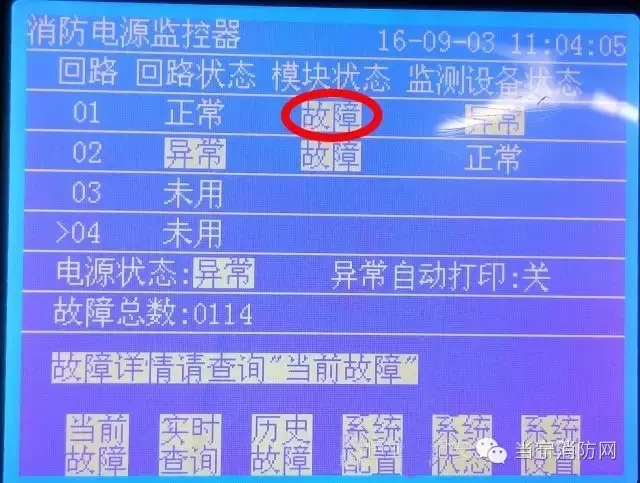

　　主機界面中模塊狀態顯示異常

　　原因：系統設置子菜單有關模塊設置與實際模塊的狀態不一致。模塊設置包含模塊型號、波特率、地址等。

　　解決方法：按照實際模塊參數設置相關內容，如模塊型號與實際模塊一致，常用的三相四線雙電源電壓傳感器設置為HY5948，所有模塊地址唯一且無重碼現象，所有模塊波特率一致且與主機設置相同。

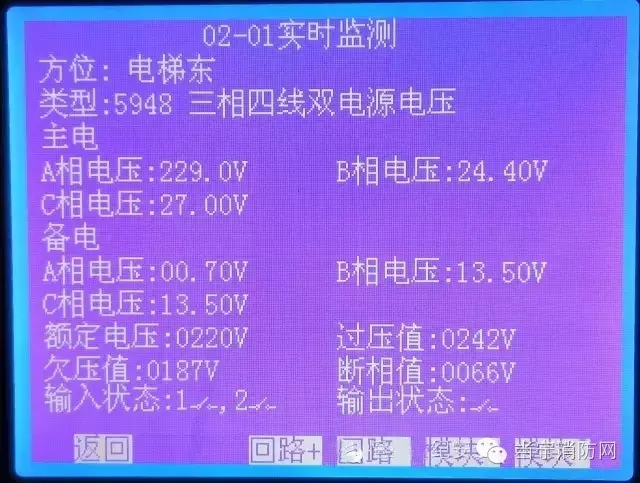

　　系統狀態模塊狀態“反顯”（異常）

　　原因：

　　A.模塊監測的消防設備電源沒有上電，雙電源設備至少有一個沒上電；

　　B.模塊與主機之間沒有正常通訊。

　　解決方法：

　　A.使消防設備主備電通電；

　　B.查看模塊相關設置，模塊狀態“使用”改“未用”再改“使用”，模塊輸出端加120Ω匹配電阻，通訊距離太遠需要增加中繼器等。

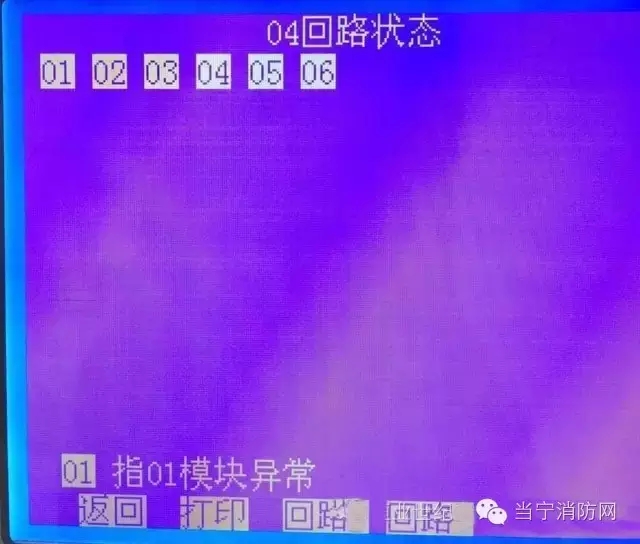

　　回路中增加中繼器地址1的模塊出現故障

　　原因：模塊1的地址與中繼器系統地址重復。

　　解決方法：更改中繼器地址，使之不與模塊地址重復（一般中繼器地址改為64）。修改中繼器地址：按住中繼器小屏邊上的消音鍵直到彈出地址第一個數字反顯，一共三個數字，幾秒后自動跳到下一個數字，彈出數字后按消音鍵數字遞增，把中繼器系統地址變?yōu)?4松開即可。

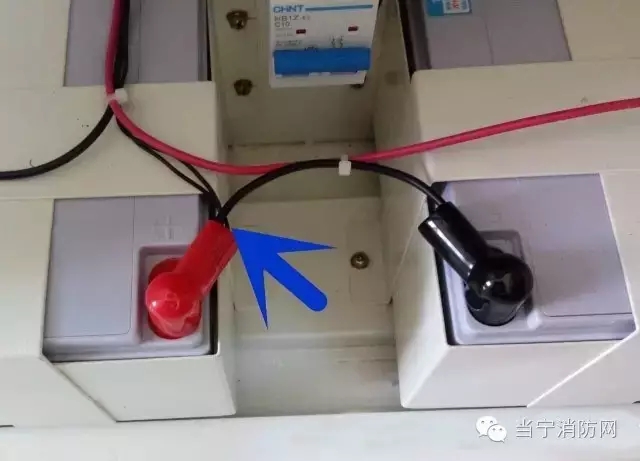

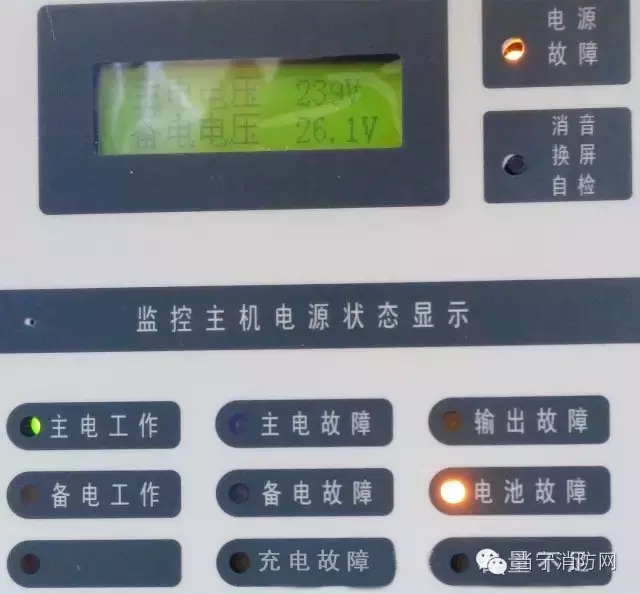

　　主機電池顯示故障

　　現象：在主機主備電都上電的情況下，主機仍顯示電池故障。

　　解決方法：查看備電的第三根細線是否連接在蓄電池的正負極連線上。
