GST200控制器調試
作者：當寧消防網 日期：2016-06-29 01:08:21 瀏覽：7164
GST200控制器外觀
GST200控制器內部結構
200主機主板
電源部分
顯示及按鍵板
控制器對外接線
L、G、N：交流220V接線端子及交流接地端子；
F-RELAY：故障輸出端子，當主板上NC短接時，為常閉無源輸出；當NO短接時，為常開無源輸出。
A、B：連接火災顯示盤的通訊總線端子；
S+、S-：警報器輸出端子，當主板XS8上1、2腳和4、5腳接短路環時，為無源常開輸出；當主板XS8上1、2腳和3、4腳接短路環時，為無源常閉輸出；當主板XS8上2、3腳和5、6腳接短路環并且XS7用短路環短接時，為帶檢線功能有源輸出，終端需要接0.25W的4.7kΩ電阻，輸出時有DC24V/0.15A的電源輸出。
操作說明：將終端電阻取下并保存好，然后接線，接線時要注意極性，在每個聲光警報器輸出回路的末端配接4.7kW電阻。
Z1、Z2：無極性信號二總線端子；
24VIN（+、-）：外部DC24V輸入端子，可為輔助電源輸出提供電源；
24VOUT（+、-）：輔助電源輸出端子，可為外部設備提供DC24V電源，當采用內部DC24V供電時，最大輸出容量為DC24V/0.3A，當采用外部DC24V供電時，最大輸出容量為DC24V/2A。
如何進入調試狀態：
為方便系統調試，本控制器為工程調試人員提供了調試密碼（24220001），輸入此密碼進入調試狀態后，進行任何操作均不需輸入密碼。進入調試狀態的標志是在液晶屏的右上角處“V*.*”變?yōu)?ldquo;調試。
同時本控制器還設置了自動退出調試狀態的功能，即控制器的系統時間到凌晨00:00時，便自動退出調試狀態。
本控制器對調試狀態有“記憶”功能，如果控制器在關機時處于調試狀態，再次開機時，系統將仍處于調試狀態。
注意：不得隨意對外公布調試密碼。
1、設備注冊及查詢。
主機設置成調試狀態，開機進行設備注冊，注冊完畢后，查看注冊信息是否正常。
2、設備定義：
使用GSTCRT調試工具，進行設備定義。

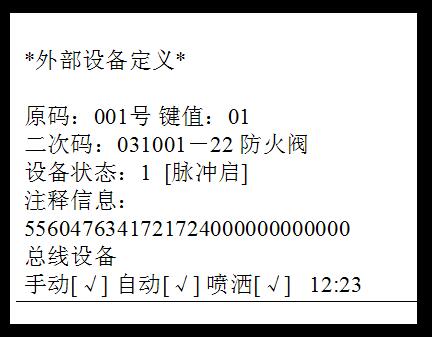

控制器外接的設備包括火災探測器、聯動模塊、火災顯示盤、網絡從機、光柵機、直接控制盤控制的設備、手動盤控制的設備、廣播電話設備等，這些設備均需進行編碼設定，每個設備對應一個原始編碼和一個現場編碼，設備定義就是對設備的現場編碼進行設定。被定義的設備既可以是已經注冊在控制器上的，也可以是未注冊在控制器上的。典型的設備定義界面如圖所示。
原碼”：為該設備所在的自身編碼號，外部設備（火災探測器、聯動模塊）原碼號為1~242；火災顯示盤原碼號為1~64；網絡從機原碼號為1~32；光柵機測溫區域原碼號為1~64，對應1~4號光柵機的探測區域，從1號光柵機的1通道的1探測區順序遞增；直接控制盤控制的設備原碼號為1-60；手動盤控制的設備原碼號為1-120；廣播電話盤的原碼號為1-180。原始編碼與現場布線沒有關系。
“鍵值”：當為模塊類設備時，是指與設備對應的手動盤按鍵號，當無手動盤與該設備相對應時，鍵值設為“00”。
“二次碼”：即為用戶編碼，由六位0到9的數字組成，它是人為定義用來表達這個設備所在的特定的現場環境的一組數，用戶通過此編碼可以很容易的知道被編碼設備的位置以及與位置相關的其它信息。
設備類型”：用戶編碼輸入?yún)^(qū)“－”符號后的兩位數字為設備類型代碼，參照“設備類型表”中的設備類型。
設備狀態”：一些具有可變配置的設備，可以通過更改此設置改變配置。
設備定義操作

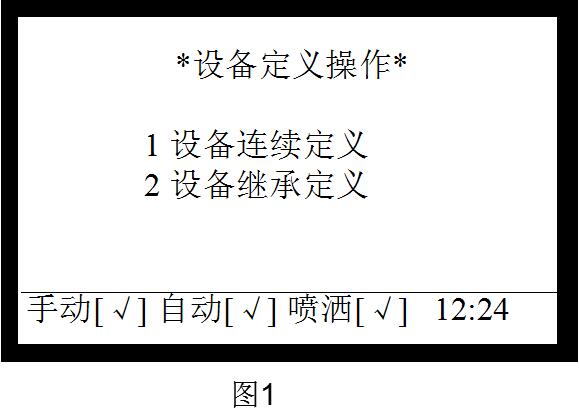

統設置操作狀態下按“4”鍵，屏幕將顯示如圖1所示的設備定義選擇菜單，此菜單有兩個可選項：“設備連續定義”及“設備繼承定義”，每個選項均分為外部設備定義、顯示盤定義、1級網絡定義、光柵測溫定義、2級網絡定義、直接控制盤定義、手動盤定義、廣播電話盤定義八種。
設備連續定義
在圖1的屏幕狀態下按“1”，則進入設備連續定義狀態。在此狀態下，系統默認設備是未曾定義過的，在輸入第一個設備結束后，以后設備定義會默認上一個設備的定義，提供如下方便：
原碼中的設備號在小于其最大值時，會自動加1。
鍵值為非“00”時，會自動加1。
二次碼自動加1。
設備類型不變。
特性不變。
漢字信息不變。
現場設備的定義實例
分區分層方式火災顯示盤定義實例
本控制器可與我公司生產的火災顯示盤相連?？刂破髋c火災顯示盤之間的連接采用標準RS485接口，最多可接64臺火災顯示盤。
火災顯示盤共有四種顯示方法：全顯、區內顯示、三層顯示和單層顯示方式，由該火災顯示盤的用戶編碼的第四位數字來設定：
0：全顯方式，顯示本控制器探測到的所有火警信息。
1：樓區顯示，顯示火災顯示盤所在樓區的火警信息。
2：三層顯示，顯示樓區內火災顯示盤所在樓層和上下相鄰樓層的火警信息。
3：單層顯示，顯示樓區內火災顯示盤所在樓層的火警信息。

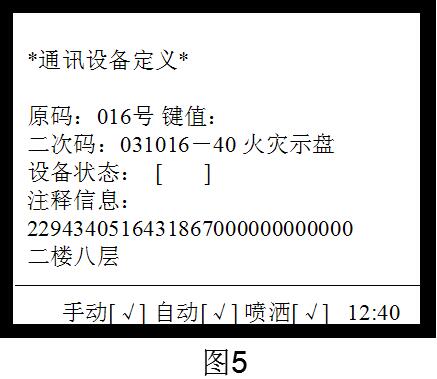

我們假定16號火災顯示盤位于二號樓第八層樓上，我們要求它進行單層顯示，其定義如圖5。
手動消防啟動盤控制一般性設備的定義實例

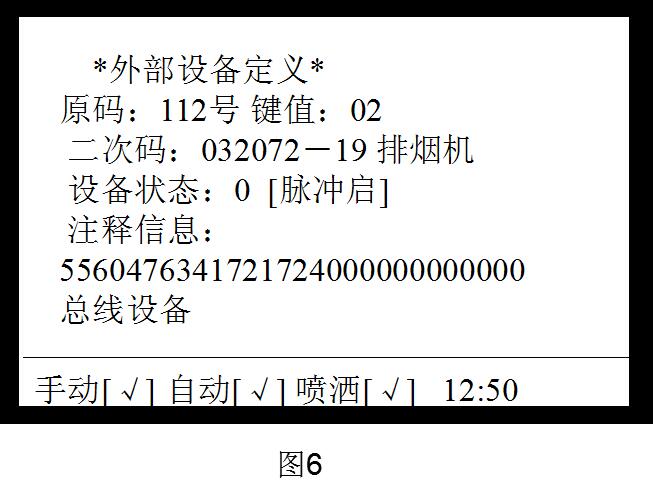

例：原碼為112號的控制模塊用于控制位于第三樓區第二層的排煙機的啟動，現將其用戶編碼設定為032072號，并由手動消防啟動盤的2號鍵控制。因為排煙機帶有啟動自鎖功能，所以控制模塊給出一個脈沖控制信號，即可完成排煙機的啟動，故其設備特性設置應為脈沖方式。具體設備定義操作見圖6
手動消防啟動盤控制氣體滅火設備啟動定義實例
為保障氣體噴灑設備受到控制器專門為它們提供的可靠性保護，氣體滅火控制盤的啟動點、停動點二個控制碼必須對應定義成“氣體啟動”、“氣體停動”類，并且都應該設成電平型控制輸出。另外為方便在中控室對氣體設備進行控制，可以將“氣體啟動”和“氣體停動”點分別定義對應的手動鍵。
配接直接控制盤
特點
與現場設備采用三線連接，實現控制輸出和反饋信號檢測。
具有檢線功能，能夠檢測線路的短路、斷路故障。
采用DC24V有源輸出和無源觸點輸入方式。
每路采用單獨的指示燈指示工作、啟動、反饋和故障狀態。
具有手動鎖，只有手動鎖處于允許狀態時，手動直接控制按鍵才有效，可靠性高。
直接控制輸出與外部內控設備連接如圖所示。
注意：由于直接控制輸出具有檢線功能，當需要直接控制輸出與總線模塊共同控制同一被控設備時，二者不能直接并聯使用，直接控制輸出端需要增加繼電器，以免影響檢線。
布線
對外接線端子如圖所示。
其中：
O：直接控制輸出線；
COM：直接控制輸出與反饋輸入的公共線；
I：反饋輸入線。
O、COM：組成直接控制輸出端，通過ZD-01終端器與負載連接，O為輸出端正極，COM為輸出端負極，啟動后O與COM之間輸出DC24V。
I、COM：組成反饋輸入端，接無源觸點；為了檢線，I與COM之間接4.7kΩ終端電阻。
布線要求：接線宜采用BV銅芯導線，1.0mm2≤導線截面積≤2.0mm2。
使用說明
直接控制輸出定義
使用前，首先應該對直接控制盤所控制的設備進行定義，詳見5.4設備定義。
在直接控制輸出定義中，可以將輸出方式設置為“0-脈沖啟”或“1-電平啟”方式。
手動鎖設置

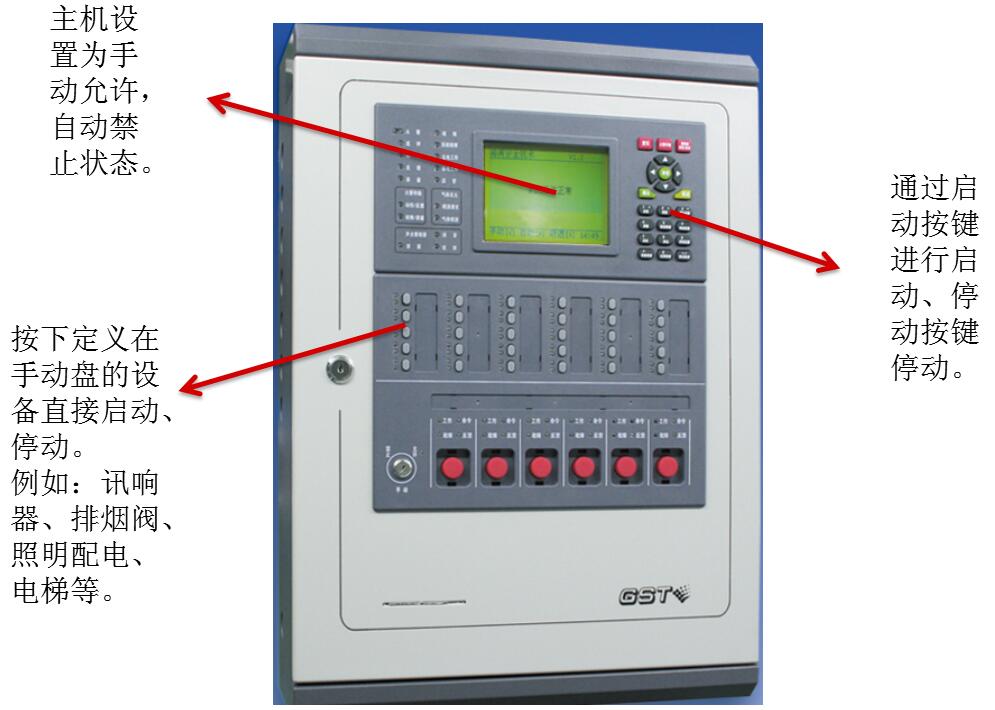

只有在手動鎖處于“允許”位置時，才能通過手動直接控制按鍵完成對外接設備的直接啟動或停動控制；處于“禁止”位置時，手動直接控制按鍵無效。
啟動操作
非啟動狀態下，按下手動直接控制按鍵，對應控制端產生有源輸出，面板上該路的“啟動”指示燈點亮，如果收到被控設備反饋信號，“反饋”指示燈點亮，如果發出啟動命令后10s內未收到反饋信號，“啟動”指示燈閃動。
停動操作
啟動狀態下，在電平輸出方式下，再次按下該路的手動直接控制按鍵，對應控制端停止有源輸出，該路“啟動”指示燈熄滅；在脈沖輸出方式下，啟動信號輸出約5s后停止輸出。
注意：
一次按鍵操作完成后，需等2秒鐘以后才能再次操作該按鍵，否則可能操作無效。
平時應將手動鎖設置為“禁止”狀態，以免誤操作。
手動測試
