紅外火焰探測器的玻璃視窗就是我們在探測器面板上看到的裝有玻璃鏡片的小圓孔，它是外部光線進入探測器的通道，同時也起到保護其內部紅外傳感器的作用，防止磕碰或異物進入損壞傳感器。以圖一所示的安譽公司A710三波長紅外火焰探測器為例，它的面板上有三個玻璃視窗，將其中一個視窗放大，可以清楚的看到位于其后的紅外傳感器。

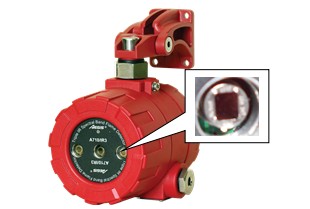

圖一三波長紅外火焰探測器

　　輻射光透過玻璃視窗到達紅外傳感器，經過濾光和透鏡系統后篩除掉不需要的波長，剩下特定波長（頻帶）的輻射光匯集到對紅外光敏感的光電管或光敏電阻上，光信號轉換為電信號，再由后繼電路進行識別和放大處理。各種紅外火焰探測器選擇的頻帶都是火焰光的某些特殊頻帶范圍，通常很窄。因此，紅外火焰探測器的視窗玻璃必須具有較高的紅外透光率，其允許透射范圍應能夠覆蓋這些特殊頻帶。如圖二所示，碳氫化合物的火焰輻射譜圖在斜線標示的頻段處有兩個峰值，其中4.3um附近是個明顯的尖峰信號，這是由燃燒生成的熱CO2氣體輻射產生的。紅外火焰探測器通常將4.3um-4.5um作為一個主信號。

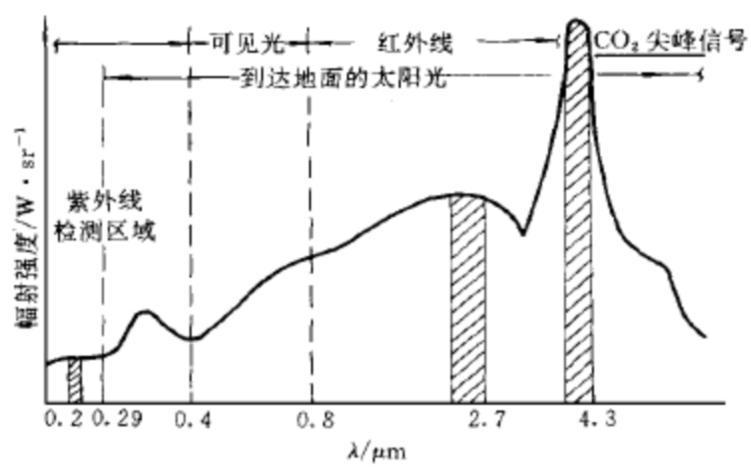

圖二典型碳氫化合物火焰輻射譜圖

　　圖三對普通玻璃（鈉鈣硅玻璃）和兩種常用光學玻璃——石英玻璃和寶石玻璃的透光性進行了比較，從圖中可以看出，在紅外光譜區，寶石玻璃的透光率最高，石英玻璃次之，而普通玻璃僅能透過極小一部分寬頻紅外光，特別是在4.3um-4.5um范圍，只有寶石玻璃可以透過。因此，我們通常使用寶石玻璃作為紅外火焰探測器的視窗玻璃。

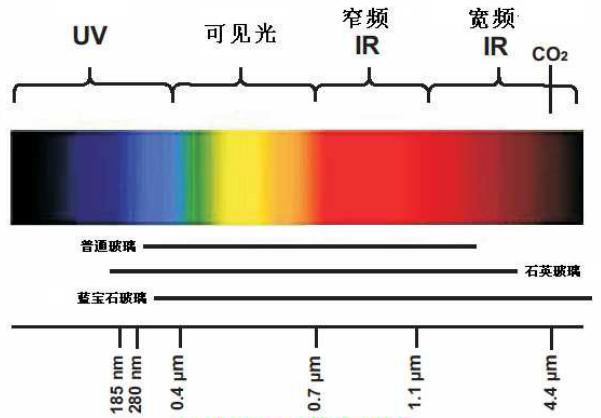

圖三不同材質玻璃的透光性

　　寶石玻璃是一種類似鋼玉的成分，它的紅外透光性好，硬度高，并且耐高溫，化學穩定性好，常被用作光學元件、透紅外線光學窗片，并被廣泛地應用于紅外及遠紅外軍用裝備方面，但是寶石玻璃的價格也相對較高。一些廠家為了降低成本，使用普通玻璃代替寶石玻璃作為紅外火焰探測器的視窗材料。這類產品與常規火焰探測器相比，價格低廉，而且外觀上沒有明顯的區別，但是由于普通玻璃的紅外透光率低，一些主要信號頻段的紅外光根本無法透過玻璃視窗到達傳感器，因此，這類探測器根本起不到火焰監測的作用，實際形同虛設，一旦發生火災，后果將不堪設想。
