本文講的是消防聯動控制模塊多線控制方式，消防聯動控制模塊在火災自動報警系統中的應用非常廣泛。一般用來控制防火閥、空調新風組、防火門、防火卷簾、等設備。因?yàn)樾枰?lián)動的設備比較多，所以控制模塊的用量就特別大、控制線路繁雜。所以如何合理地使用消防聯動控制模塊，是消防工程中確保消防聯動系統可靠，盡可能降低工程造價的一個重要環節。消防聯動控制模塊的使用通常有總線控制方式、總線制與多線制結合的方式、以及多線制控制方式。今天我們著重分析一下多線控制方式。
　　

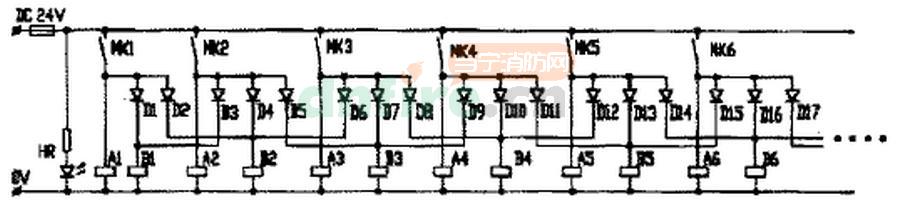

　　高層建筑中每層需控制的設備很多，且動作過程與動作要求基本類同，所以可每層需控制的設備很多，且動作過程與動作要求基本相同，所以可每層只是用一只控制模塊設于消防中心聯動控制屏上，然后加上繼電器擴充點，見下圖。

　　
　　圖中：HR為電源指示燈（發光二極管）；MK1~MKn分別為1~n層控制模塊。

　　

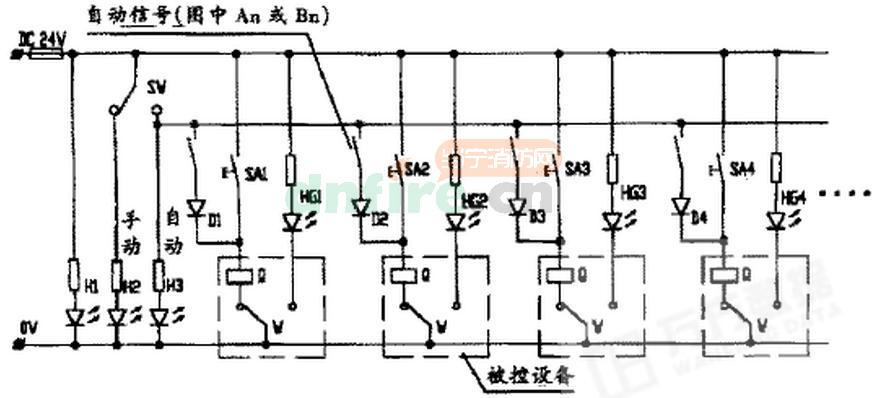

　　圖中：H1~H3分別為電源、手動、自動指示燈；SW為手動~自動轉換開關；HG1~HGn分別為被控設備反饋指示燈；SA1~SAn為手動按鈕。

　　當某層報警時，相應層控制模塊動作，由于二極管D的作用，使繼電器A在本層模塊動作時動作，用以控制只要求失火層動作的受控設備，如走道排煙口、應急照明、防火門等，繼電器B則在本層及上下相鄰層同時動作的受控設備，如聲光報警器、消防前室正壓送風口、緊急廣播等。
　　
　　每個受控設備的手動控制按鈕與返回信號均設于聯動控制屏上，手動按鈕與繼電器A或B的觸頭組成“或門”，見圖2.圖中被控設備為排煙口、防火閥、正壓送風口、防火門等設備的典型接線，其中Q為動作電磁鐵，當手動或自動信號使Q通電后，Q使被控設備動作，限位開關W翻轉，Q斷電，反饋信號燈亮。當手動轉換開關SW切換到自動狀態時，手動功能仍然存在。
