消防模塊接法是怎樣的？其實關于消防模塊接法并不能一概而論，第一消防模塊種類比較多，很難全部寫全；第二即使相同模塊在接線時也不是一概而論，保持不變的。
　　
　　今日筆者就拿比較常見的海灣品牌GST-LD-8300、GST-LD-8301消防模塊接法舉例。
　　
　　GST-LD-8300輸入模塊與現場設備的接線：
　　
　　模塊輸入端如果設置為“常閉檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻。
　　

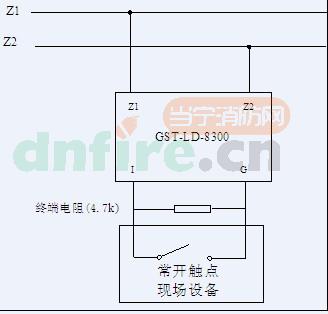

　　1.模塊與具有常開無源觸點的現場設備連接方法如圖1所示。模塊輸入設定參數設為常開檢線。

圖1


　　2.模塊與具有常閉無源觸點的現場設備連接方法如圖2所示，模塊輸入設定參數設為常閉檢線。

圖2

　　GST-LD-8301型輸入/輸出模塊與現場設備的接線：
　　
　　模塊輸入端如果設置為“常開檢線”狀態輸入，模塊輸入線末端（遠離模塊端）必須并聯一個4.7kΩ的終端電阻；模塊輸入端如果設置為“常閉檢線”狀態輸入模塊輸入線末端（遠離模塊端）必須串聯一個4.7kΩ的終端電阻。模塊為有源輸出時,G和NG、V+、NO應該短接，COM、S-有源輸出端應并聯一個4.7kΩ的終端電阻，并串聯一個IN4007二極管。
　　
　　1.模塊通過有源輸出直接驅動一臺排煙口或防火閥等（電動脫扣式）設備的接線示意圖如圖3(無源常開檢線輸入)、圖4所示（無源常閉檢線輸入)：

圖3

圖4

　　2.模塊無源輸出觸點控制設備的接線示意圖如圖5(無源常開檢線輸入)、圖6所示(無源常閉檢線輸入)：


圖5

圖6
