GST-HSSD空氣采樣探測器的面板主要有報警狀態、煙濃度、狀態顯示、復位、檢測、隔離、上下左右確認鍵區、消音區這幾個方面，具體說明請參照下圖相應的序號：

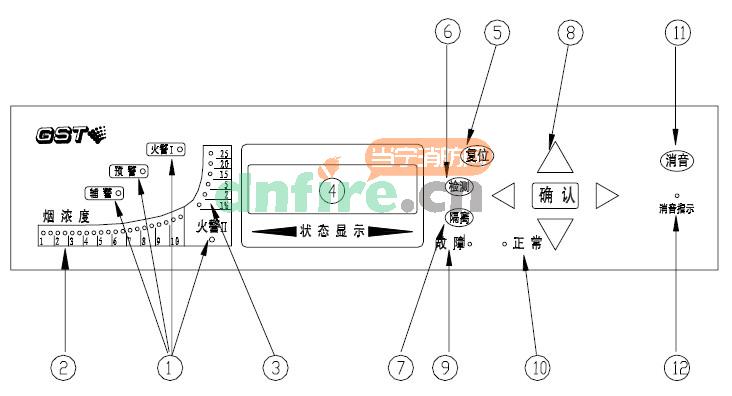

GST-HSSD顯示及控制面板示意圖

　　①輔警、預警、火警I和火警II指示燈：點亮表明已達到相應的報警級別；
　?、冖蹮熋芏戎甘荆?/strong>這個顯示器有兩部分：第一部分標識為1到10是采用柱圖形式表示ClassiFire火警相對等級并且可以最小半個單元的變化量改變，第二部分顯示煙濃度的絕對值從每米1的減光率%obs/m最大到25的減光率% obs/m火警II的激活門限可通過編程設置在上述范圍內；
　?、軤顟B(tài)顯示：它顯示所有實時發生的事件詳見探測器編程；
　?、輳?fù)位：如果按下<復位>將會清除任何已鎖存的警報或者故障并將狀態顯示置回其正常運行狀態為與國家標準保持一致探測器將重置功能的默認值設為否；
　?、迿z測：如果按下<檢測>將會進行除消音指示燈外的各指示燈測試然后探測器將顯示經過火警等級人工智能系統計算得到的正常運行靈敏度的額定值；
　　⑦隔離：按下<隔離>將會使本探測器鎖定在隔離狀態在隔離狀態下當有火警或故障時顯示器顯示相應信息Panel Isolate探測器隔離但無警報或故障信號輸出為與國家標準一致探測器將隔離鍵的默認值設為否；
　　注意<復位> <檢測> <隔離>這三個按鍵可以被單獨地設為有效或無效，對探測器檢測檢測的默認狀態按鍵設為有效而復位和隔離都設為無效即否。
　?、嘞蛏?、向下、向左、向右、確認鍵：這些按鍵也可參見文中menu buttons菜單按鈕它們用于對探測器進行編程有密碼保護（詳見探測器編程）未處于編程模式輸入密碼無效時按向上或向下按鍵將會在事件列表中滾動所有記錄（詳見事件記錄）；
　　⑨故障：當探測器發生故障或處于隔離狀態下時故障指示燈點亮；
　?、庹＃?/strong>運行正常無故障時點亮；
　?、舷簦?/strong>在探測器有聲音提示的情況下按下<消音>后放開聲音停止消音指示燈亮在沒有聲音提示的情況下<消音>用來檢測消音指示燈和蜂鳴器；
　?、邢糁甘荆?/strong>消音的狀態下消音指示燈亮沒有聲音提示的情況下按下<消音> 消音指示
燈亮一下后熄滅。

　　以上便是GST-HSSD空氣采樣探測器面板的詳細說明。
