【摘  要】：在電氣火災探測系統中，最常見的一種探測設備就是剩余電流式（又稱漏電流）火災探測器。它廣泛運用于電氣設備的火災探測。本文就電氣火災探測器的現場安裝及如何測試做簡要闡述。

【關鍵詞】：電氣火災 電氣火災探測器 剩余電流式火災探測器 漏電流火災探測器 消防報警

引  言：
  剩余電流火災探測器的工作原理是：當電氣設備中的電流發生變化時，電氣火災監控探測器利用電磁場感應原理對該信息進行采集，經放大、A/D轉換、CPU對變化的幅值進行分析、判斷，并與報警設定值進行比較，一旦超出設定值則發出報警信號，同時也輸送到監控設備中，再經監控設備進一步識別、判定，當確認可能會發生火災時，監控主機發出火災報警信號，點亮報警指示燈，發出報警音響，同時在液晶顯示屏上顯示火災報警等信息。

電氣火災探測器現場安裝：
  電氣火災探測器在實際工程安裝中，我們首先要考慮他的安裝位置，常見的安裝問題有：
  ⑴配電柜未預留監控探測器和剩余電流互感器位置
有不少這樣的情況：設計需要增補剩余電流報警，監控探測器和互感器的型號尚未最后確定，或未取得監控探測器和互感器的實物和準確尺寸數據，配電柜就先行投入裝配。結果遲到的探測器和互感器沒有合適的安裝空間，造成配電柜返工。應先采購監控探測器和剩余電流互感器，至少要取得樣品，合理規劃好配電柜面板和內部布局，才進行配電柜的制作和裝配。
  ⑵監控探測器在配電柜內位置不當
監控探測器應安裝在配電柜面板（或柜門）上。有不少配電柜的裝配為了簡便，把探測器裝在柜內。當柜門關上后，聲光報警都感覺不到了，保護在很大程度上就失去意義。如果一定要裝在柜內，則必須保證探測器的報警燈光和聲響不被屏蔽。

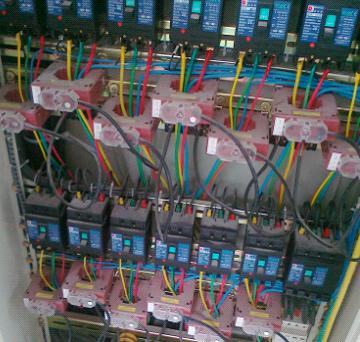

  通常情況下，剩余電流探測器是安裝在現場配電箱內的。目前有很多配電箱的廠家會在配電箱出廠時就把配套的剩余電流探測器安裝在里面，這樣既方便了日后消防工程施工又給后續的維護帶來方便，當然由配電柜廠商直接配套安裝還有一個好處就是美觀。下圖為江蘇常熟某項目剩余電流探測器現場安裝圖片。

電氣火災探測器的測試：
  平時有很多人致電當寧消防網，詢問我關于剩余電流探測器安裝好后怎么來進行測試?，F(xiàn)在我就介紹幾種方法。首先我們應該了解剩余電流探測器他的火災探測原理，在上面我已經介紹了。測試時我們就是利用它的工作原理。
方法一：
  在單相電路中，或三相電路里只有一相的相線通過故障阻抗Za接地時（如下圖），在正常泄漏電流可以忽略不計的情況下，剩余電流互感器所探測到的就是接地故障電流。因此在任意一相電接出一個用電設備時，它的電流矢量和就不為零，就會產生剩余電流。示意圖如下：

方法二：原理同上

方法三：任意兩相電短路



  最后要提醒大家的是，在做漏電調試時，以安全原則為準，做好調試前的絕緣工作，現場配電箱或柜電壓為380/220V，超過人體承受安全電壓36V,因此現場調試人員，應帶絕緣手套，防止觸電；現場配合人員在調試人員調試時，應離調試點5m以外，防止觸電。我是當寧消防的沈中洲，本文技術論點為安裝實踐過程中的一些心得，歡迎同行業人士交流指點。
