1. 安裝探測器的外界條件

　　由于本探測器的工作原理為減光式，因此在安裝探測器時，其光路上應避開固定遮擋物和流動遮擋物。

　　無論是安裝探測器還是反射器，必須保證安裝墻壁堅硬平滑，探測器垂直墻壁安裝。墻壁很可能貌似平滑，實際存在凹凸或因外界環境(如雨季、冬季)的變化發生變化等隱患，安裝者必須保證探測器不能受這些環境的影響;如果探測器安裝在類似于金屬管的支撐架上，也應保證支撐架牢固無振動。

　　探測器不宜安裝在下列場所：

　　Ø 天棚高度超過40m的場所;

　　Ø 天棚未封頂?shù)膱鏊?

　　Ø 空間高度小于1.5m的場所;

　　Ø 存在大量灰塵、干粉或水蒸氣的場所;

　　Ø 平時環境比較潔凈，但特殊情況下會有大量揚塵的場所;

　　Ø 高溫的場所。請注意，在有陽光照射時，具有透明頂棚的廠房頂部的空氣溫度會超過50℃;

　　Ø 無法進行維護的場所;

　　Ø 探測器安裝墻壁或固定物受周圍機械振動干擾較大的場所;

　　Ø 距離探測器光路1m范圍內有固定或移動物體的場所;

　　Ø 有強磁場的場所。

　　2. 安裝高度及位置說明

　　探測器和反射器安裝高度應根據煙霧能方便進入光束區為原則，提出以下幾點供參考：

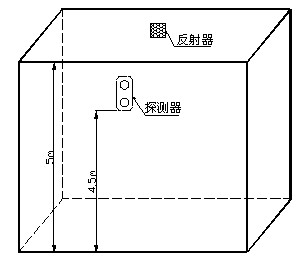

　　a) 建筑物舉架≤5m時，應將探測器和反射器安裝在距天花板0.5m處的相對兩墻墻壁上，如圖4所示。

圖4 探測器和反射器安裝示意圖

　　b) 建筑物舉架在5m～8m之間，應將探測器和反射器安裝在距天花板距離0.5m～1m處的相對兩墻墻壁上，如圖5所示。

圖5 探測器和反射器安裝示意圖

　　c) 建筑物舉架≥8m時，一般無天花板，多數是人字型結構，應將探測器和反射器安裝在距地面8m左右的相對兩墻墻壁上，但要保證探測器距安裝位置處建筑物頂部的距離≤0.5m，如圖6所示。



圖6 探測器和反射器安裝示意圖

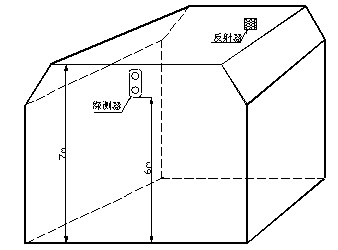

 　　d) 建筑物舉架為8m左右的人字型結構，應將探測器和反射器安裝在距人字梁1.5m處的相對兩墻墻壁上，如圖7所示。

圖7探測器和反射器安裝示意圖

　　e) 如果探測器周圍為玻璃或透明塑料環境，請將探測器安裝在建筑物內的南側墻體上;如果南北方向安裝探測器無法實現，應將探測器安裝在西側墻體上。對于陽光經反射仍可照射至探測器的應用環境，應考慮在探測器的光路上安裝遮陽罩或與我公司的技術支持工程師聯系取得相關的技術支持。

　　3. 安裝

　　1) 光路長度設置

　　本探測器在使用前需針對探測器的應用環境對其光路長度進行設置。通過對探測器類型號的設置，可以實現此項功能。本探測器可以設定兩個級別的光路長度，當探測器與反射器間的安裝距離大于等于40m(小于等于100m)時，應將探測器的類型號設置為“54”(出廠默認值);當探測器與反射器間的安裝距離小于40m(大于8m)時，應將探測器的類型號設置為“53”(具體操作參見《八、使用及操作》章節)。

　　2) 安裝探測器

　　將探測器與反射器相對安裝在保護空間的兩端且在同一水平直線上如圖8所示。

圖8 探測器安裝示意圖

　　探測器采用明裝安裝，安裝方式有兩種：穿線管預埋和穿線管明裝。

　　(1)穿線管預埋

　　a. 取下探測器上蓋;

　　b. 以預埋盒為中心，將探測器底盤緊貼于墻壁上，在對應探測器安裝孔的位置做上記號;

　　c. 在墻壁上已做好記號的位置打孔，并在所打的孔內安裝Æ6的塑料脹釘;

　　d. 將線從探測器底盤進線孔穿入，穿入部分的長度要便于探測器接線;

　　e. 用兩個塑料脹釘及兩個平墊圈將探測器底盤牢固的固定在墻壁上。安裝示意圖如圖9。

圖9 穿線管預埋安裝示意圖

 　　(2)穿線管明裝

　　a.將探測器安裝支架緊貼于要安裝探測器的墻壁上，在對應支架安裝孔的位置做上記號;

　　b.在做記號的位置打孔，并在所打的孔內安裝Æ6的塑料脹釘;

　　c.用四個塑料脹釘及四個平墊圈將安裝支架固定在墻壁上;

　　d.取下探測器上蓋，將線從探測器底盤進線孔穿入，穿入部分的長度要便于探測器接線;

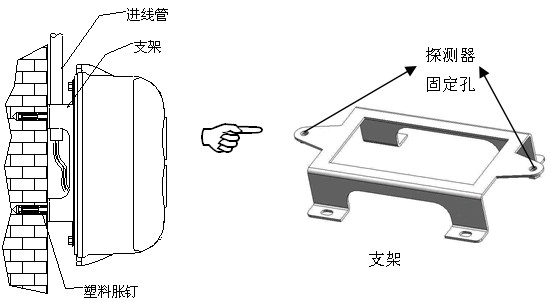

　　e.用兩只M4×10螺釘及兩個平墊圈將探測器底盤固定在支架上。安裝示意圖如圖10所示。



　　3) 安裝反射器：反射器應安裝在與探測器相對、處于同一水平面的位置上。當探測器與反射器間的安裝距離大于等于8m(小于等于40m)時，需安裝1塊反射器;當探測器與反射器間的安裝距離大于40m(小于等于100m)時，需安裝4塊反射器。單塊反射器安裝需用兩只Æ6塑料脹釘將其固定，安裝尺寸見圖11a。四塊反射器安裝時應擺放緊密，反射器之間不應留空隙，安裝示意圖見圖11b。

圖11a 單塊反射器示意圖 圖11b 四塊反射器安裝示意圖(圖未按比例)

　　4. 布線

　　現場安裝時，需要將直流24V電源線(無極性)連接在探測器的接線端子D1、D2上;接線端子K11、K12為火警無源輸出觸點;接線端子K21、K22為故障無源輸出觸點，反射器不需接線。接線端子示意圖如圖12所示。

圖12 接線端子示意圖

 　　布線要求：連接K11、K12、K21、K22的信號線采用雙絞線，截面積≥1.0mm2;電源線D1、D2采用BV線，截面積≥1.5mm2。

　　注意：若探測器安裝于特殊環境，如：有輕微煙塵、潮濕的環境，為保證探測器穩定工作，在探測器固定好且接線完成后，用玻璃膠或703硅膠將圖2所指膠封處(兩處安裝孔、兩處進線孔)膠封。
