LD5804EN聯動電源是消防聯動控制系統專用電源,聯動輸出電流20A,此電源是將主控制器的電源和聯動電源合成一體,節省空間與成本,占2U盤面。
聯動備用電源為L(zhǎng)D5804EN入柜聯動電源系列配套備用電源,當市電停電時LD5804EN入柜聯動電源自動切換到聯動備用電源,為消防報警系統提供工作電壓。
專門為兩線制聯動控制系統配備,可為控制柜內設備提供電源;
可向聯動控制設備(控制模塊)等提供所需的DC 24V工作電壓;
電源由交流220V和蓄電池兩路供電,組成不間斷輸出電源,主電正常主電優先輸出,主電故障時自動切到備電供電,具有電池管理功能;
控制輸出電壓在主備電切換前后電源可穩定不變,聯動輸出電壓主電供電電壓27V±1V,備電工作時電壓會隨電池電壓下降而降低。聯動輸出與控制輸出為供地輸出;
具有備電欠壓報警功能。
電源輸入 | AC 220V(187V~242V) 50Hz/8A |
聯動輸出 | 電壓 DC27V×電流 20A |
控制輸出 | 電壓 DC27V×電流 12A |
輸出額定總功率 | 950W |
安裝方式 | 可加裝側支架裝入標準立柜,或加裝底部支架裝入琴臺柜 |
工作環境溫度 | 0℃~40℃ |
工作環境濕度 | ≤95% (40±2)℃(無凝露) |
最大外形尺寸 | 立柜安裝加裝側支架:長 483mm×寬 264mm×高 89mm (2U) 琴臺安裝加裝底部支架:長 433mm×寬 264mm×高 91.5mm (2U) |

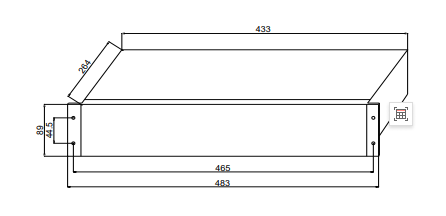

加裝側支架后尺寸:

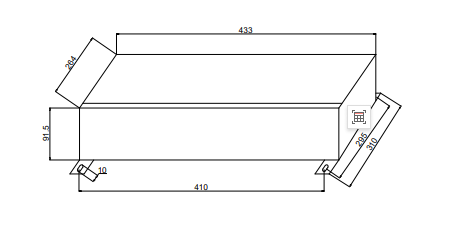

加裝底部支架后尺寸:
