HD100CM輸入輸出模塊是一個智能可編址模塊,模塊可控制一路24V直流電源輸出,并監控24V電源狀態。模塊在監視狀態下,可監視線路的正常、開路、短路、電源故障狀態。模塊具有鎖存功能,可探測和保存監視電路中發生的瞬間事件。
紅色LED指示燈能夠顯示模塊的工作狀態。監控狀態通信時指示燈閃爍;模塊動作時,指示燈常亮。

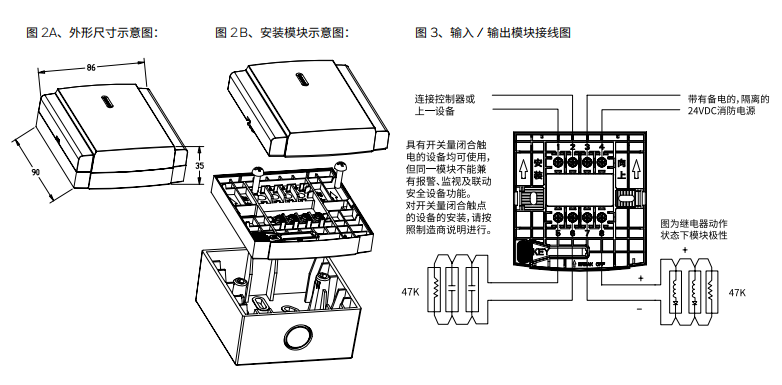

外形尺寸 | 90mm長x86mm寬x35mm高 |
重量 | 約95g(含底座) |
工作溫度范圍 | -10℃~55℃ |
工作濕度范圍 | 5%~95%RH相對濕度,無凝結 |
電壓范圍 | 15~32VDC |
平均監控電流 | 530μA@24VDC(持續通訊,每5秒響應一次并閃亮LED) |
最大報警電流 | 6mA@24VDC(LED亮,輸入短路,輸出動作) |
終端電阻 | 47K |
外部電源輸入電壓 | 額定24DC |
外部電源輸入電流 | 最大1A |
軟件版本 | A |
執行標準 | GB16806-2006 |
