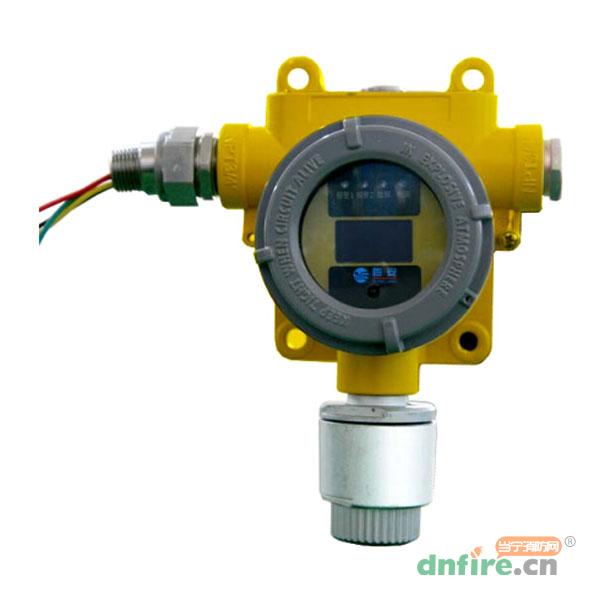

SL-D730點型可燃?xì)怏w探測器測量范圍為0~100%LEL,采用紅外傳感器,濃度數據百分比進度條顯示模式,直觀了解濃度狀況,傳感器內置微控制器和軟件線性溫度補償算法,可實現現場一人標定,廣泛用于石油化工系統生產、儲運過程的可燃?xì)怏w泄露探測。
檢測原理 | 紅外吸收式傳感器 |
檢測氣體 | CH4 |
檢測方式 | 擴散式 |
報警設定 | 低限報警點出廠設置為25%LEL,高限報警點出廠設置為50%LEL |
報警輸出 | 二組繼電器常開點輸出,額定輸出為1A/30V,如下: A1報警繼電器—低限報警時動作。 A2報警繼電器—高限報警(包括滿量程)時動作。 |
顯示方式 | 有機液晶顯示屏OLED |
測量精度 | ±3%FS |
信號輸出 | 現場總線信號,4-20mA |
防爆標志 | ExdⅡCT6 |
工作電壓 | 18~30VDC |
安裝方式 | 固定式安裝 |
溫度范圍 | -40℃~+70℃ |
濕度范圍 | 10~95%RH(無凝露) |
IP 等 級 | IP66 |
存儲溫度 | -40℃~+70℃ |
傳感器使用壽命 | ≥5年(紅外吸收式傳感器) |
功耗 | 每個探測器 總線功耗≤300μA/24VDC |
總線長度 | ≤1500m |
最大功耗 | 2.4W |
走線接口 | “1/2”NPT的電氣接口 |
編程方式 | 紅外遙控器(±30度1米內) |
執行標準 | GB15322.1-2003 |
SL-D730可燃?xì)怏w探測儀外形及安裝尺寸圖
可燃?xì)怏w探測器的安裝位置應根據國家標準GB50493-2009中的相應規定及設計圖紙確定的位置安裝,探測器在安裝時,氣體傳感器應朝下,避免灰塵或雨水在傳感器上堆積或進入傳感器內,通??蓪⑻綔y器安裝在墻面上或通過U型卡環安裝直徑為50mm~70mm的水平或垂直立柱上。
SL-D730點型可燃?xì)怏w探測器安裝方式
SL-D730探測器通過兩排端子與外部接線,V+、V-為供電電源,接VDC24V;R1_C、R1_O分別是低限繼電器中點和低限繼電器常開點(軟件可設為常閉點或脈沖輸出);R2_C、R2_O分別是高限繼電器中點和高限繼電器常開點(軟件可設為常閉點或脈沖輸出,并可設為與故障聯動輸出)。

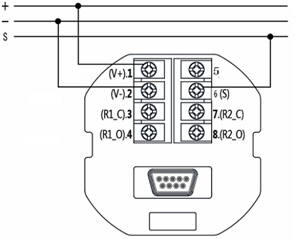

1、總線型端子子接線圖
SL-D730總線型端子子接線圖

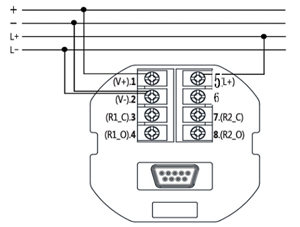

2、電流環型端子接線圖
SL-D730電流環型端子接線圖
