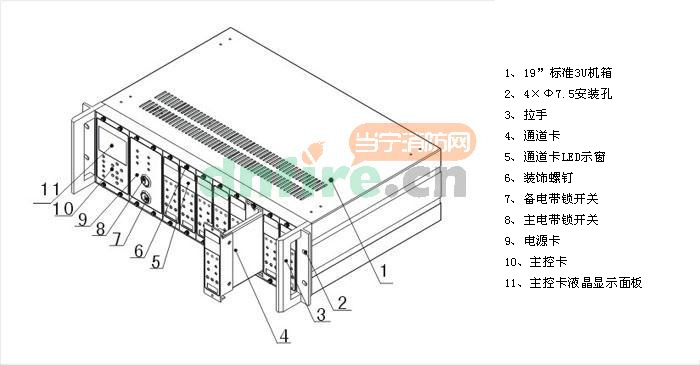

●19″機柜標準3U盤裝式全金屬結構，抗RFI/EMI干擾，采用獨立插卡設計，可根據需要選配通道卡、主控卡、電源卡等，以組合實現上千點位氣體監控系統；
●主控卡為LCD中文顯示，文字菜單操作，能時時監控系統的濃度、報警、故障等狀況，對系統各種參數進行設置和查詢：設置系統時間、設置量程（%LEL、PPM、%VOL）、三種報警類型、報警濃度、查詢多達999條報警和故障記錄及100條開關機記錄；
●主控卡配置標準MODBUS協議的RS485總線通訊接口，能實現與上位控制系統的通訊及火氣網絡系統聯網，提升系統集成度;
●通道卡可接收（4～20）mA信號或開關量信號輸入，可配接可燃?xì)怏w探測器、有毒有害氣體探測器、氧氣探測器、火焰、煙感探測器等多種設備；
●通道卡為LED顯示，顯示精度達0.000～9999，能時時監控外接設備的濃度、報警、故障等狀況，實現與主控卡的通訊。通道卡也可獨立工作，獨立完成探測器各項參數的設置，可避免因主控卡失效或其他通道卡故障而影響本通道卡對現場氣體的監測；
●通道卡的多種輸出類型能聯動多種現場外控設備，便于上位控制系統集成；
●電源卡為主機內部及現場設備提供DC24V工作電源（超出容量選配消防專用電源）。
| 指標項目 | 主控卡 | 通道卡 |
| 工作電壓 | DC24V±6V | DC24V±6V |
| 功耗 | 3W | 0.5W/通道卡 |
| 使用環境 | 溫度-10℃~+50℃，濕度≤93%RH，大氣壓86kPa~106kPa | 溫度-10℃~+50℃，濕度≤93%RH，大氣壓86kPa~106kPa |
| 輸入信號 | 經通道卡接入(4~20)mA標準電流信號或無源開關量信號 | (4~20)mA標準電流信號或無源開關量信號 |
| 信號傳輸距離 | 1500m(1.5mm2) | 1500m(1.5mm2) |
| 檢測氣體類型 | %LEL/%VOL/ppm | %LEL/%VOL/ppm |
| 工作方式 | 需帶通道卡工作 | 接入主控卡或獨立工作 |
| 容量 | 標準接8個通道卡(可擴容到34點) | 一張通道卡接1只變送器 |

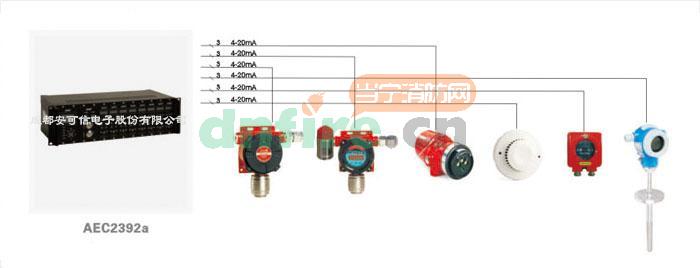

| 適配設備 | 氣體探測器：AEC2232aT、AEC2232b，AEC2232bX 風機聯動箱：JB-ZX-AEC2252F 電磁閥聯動箱：JB-ZX-AEC2252B |
氣體探測器：AEC2232aT、AEC2232b，AEC2232bX 風機聯動箱：JB-ZX-AEC2252F 電磁閥聯動箱：JB-ZX-AEC2252B |
| 輸出信號 | 1、RS485總線通訊信號(標準MODBUS協議)； 2、2組繼電器信號(故障及報警) 觸點容量：AC220V/5A或DC24V/5A |
一張通道卡能輸出： 1、一組(4~20)mA電流信號； 2、3組繼電器信號(高限報警、低限報警、故障) 觸點容量：AC220V/5A或DC24V/5A |
| 報警設置 | 低限報警、高限報警 | 低限報警、高限報警 |
| 報警方式 | 聲音及LED光報警 | LED光報警 |
| 顯示方式 | LCD中文顯示 | LED數碼顯示 |

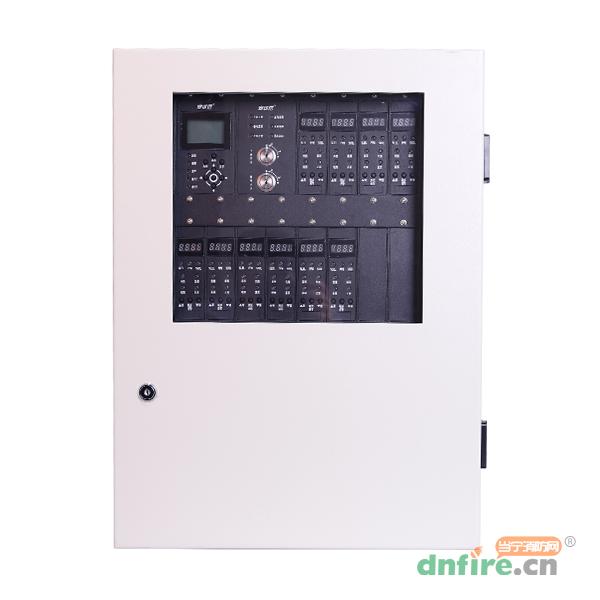

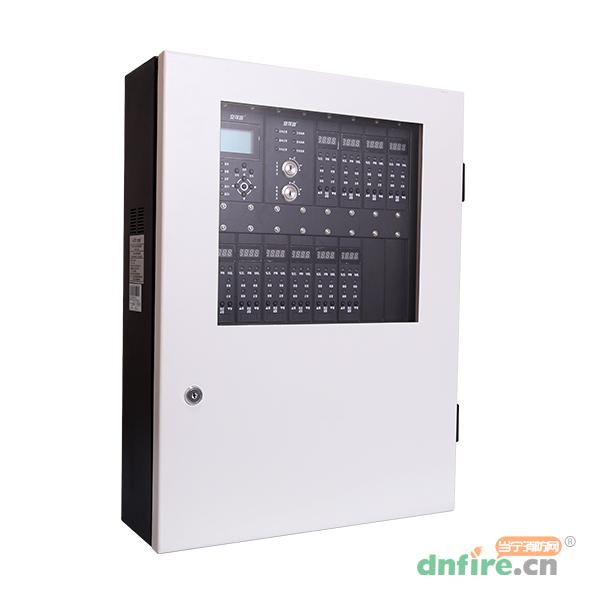

| 安裝方式 | 標準19“機柜盤裝式安裝(可訂制4點、8點、12點壁掛機) | 標準19“機柜盤裝式安裝(可訂制4點、8點、12點壁掛機) |
| 選配 | 盲板 長×寬：129.5mm×35.2mm | 盲板 長×寬：129.5mm×35.2mm |
| 選配 | 備用電源DC12V/7Ah×2鉛酸蓄電池(機箱外置) | 備用電源DC12V/7Ah×2鉛酸蓄電池(機箱外置) |
.jpg)
.jpg)

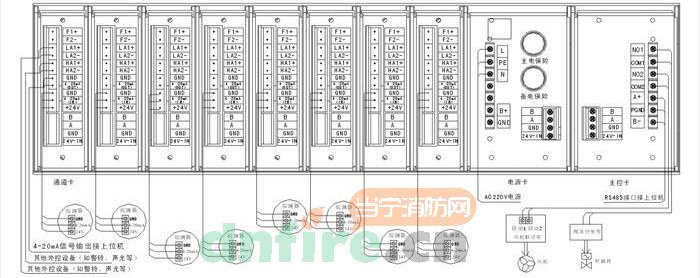

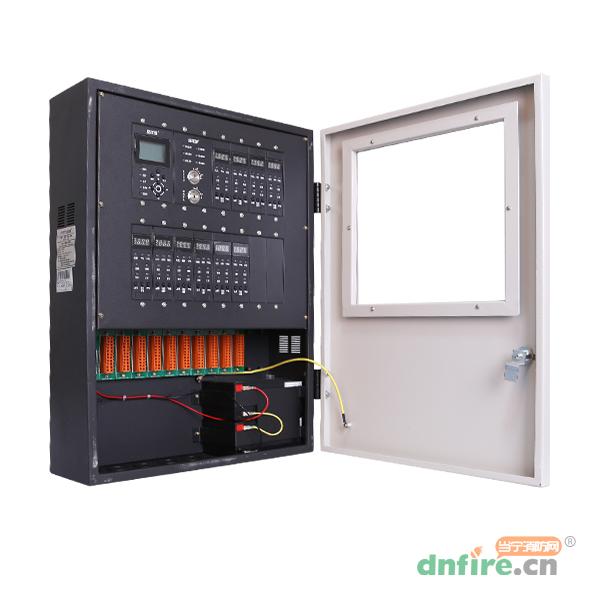

接線端子：
主控卡：
NO(常開)、CDM(公共)：(2組)繼電器外控信號輸出端子
A+、PGND、B-：RS485通訊接口接線端子(選配)
電源卡：
L、PE、NAC220V電源接線端子
B+、GND備用電源接線端子(選配)
通卡道：
F1+、F2-：探測器故障繼電器信號輸出接線端子
LA1+、LA2-：探測器低限報警繼電器信號輸出接線端子
HA1+、HA2-：探測器高限報警繼電器信號輸出接線端子
GND、4-20mA(OUT):通卡道4~20mA信號輸出接線端子
GND、4-20mA(IN)\+24V:4-20mA信號輸入接線端子
內部端子：
B、A：內部通訊接線端子(出廠前已連接)
GND、24V-IN：DC24V電源接線端子
