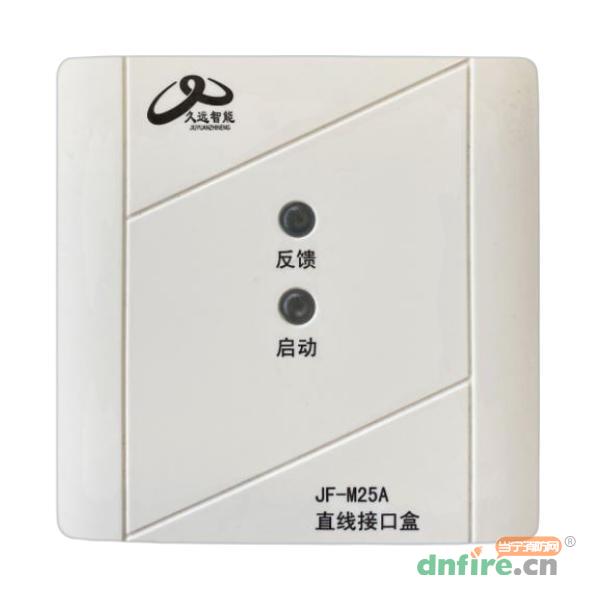

一、JF-M25A直線接口盒概述

　　JF-M25A直線接口盒可應用于JF999系列大多數類控制器中，適用于啟動專用消防設備，如消防泵、消防風機等。

　　當啟動直線時，信號通過模塊輸出控制相應繼電器動作，實現相應功能。當停止直線時，信號通過模塊輸出控制相應繼電器動作，實現相應功能。

二、JF-M25A直線接口盒功能特點

　　內置微處理器；

　　采用全SMT表面貼裝工藝；

　　直線二總線，功耗低，導線線徑1.0mm2，最遠傳輸距離1000m；

　　對導線無特殊要求，施工簡便、費用低廉；

　　穩定性高，抗干擾能力強；

　　插拔式結構，可先將底座安裝在墻上，布線后工程調試前再將部件插入底座，易于施工、維護；

　　具有斷線監控功能。

三、JF-M25A直線接口盒技術參數

四、JF-M25A直線接口盒接線圖

　　此模塊的輸出方式可以通過修改控制器“設置直線登記及故障檢測”菜單下的“輸出狀態”進行設置，其中“0”代表持續輸出，“1”代表單次輸出。

　　持續輸出時：僅C1端子輸出，“啟動”狀態輸出24V電壓，“停止”狀態不輸出24V電壓；

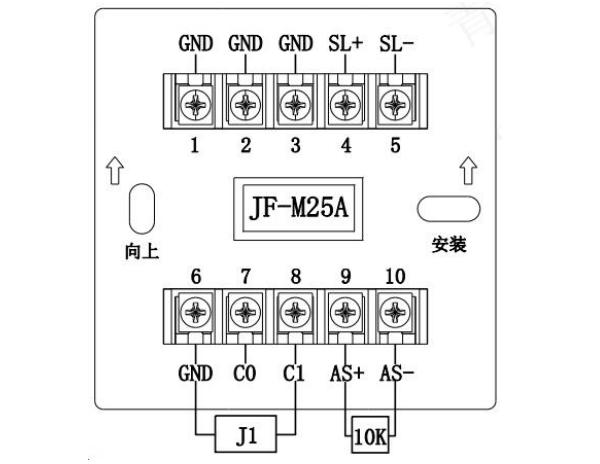

“持續輸出”時的接線圖

　　J1為啟動繼電器線圈；

　　AS+與AS-間接無源觸點作為應答信號。

　　單次輸出時：C1、C0都有輸出信號，“啟動”時C1輸出24V電壓，2秒后停止輸出；“停止”時C0輸出24V電壓，2秒后停止輸出。

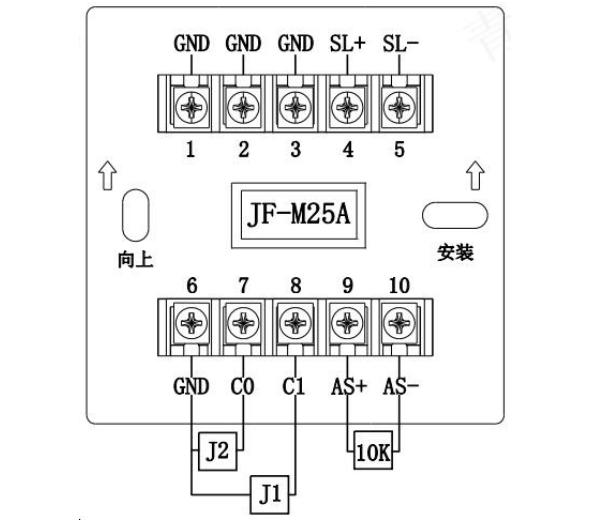

“單次輸出”時的接線圖

　　J1為啟動繼電器線圈；

　　J2為停止繼電器線圈；

　　AS+與AS-間接無源觸點作為應答信號。
