DETECT-A-FIRE®（D-A-F）探測器是已成為超過75年的標準。D-A-F用于發出過熱或火災信號。在絕大多數應用中，D-A-F提供初始熱感應，用于啟動使用清潔劑、二氧化碳、惰性氣體、干濕化學品或水的滅火系統。
D-A-F型探測器具有速率補償功能。與固定溫度和升溫速率類型的探測器相比，D-A-F探測器具有獨特的優勢，因為無論火勢增長速率如何，它都能準確感知周圍的空氣溫度。在預先確定的設定點，系統就會啟動。
固定溫度探測器必須完全加熱到報警溫度，因此在快速火災時可能會出現響應時間滯后。另一方面，升溫速率裝置是由環境溫度的上升速率觸發的，因此可能會因無害的瞬時熱梯度（如從加工爐中涌出的熱空氣）而發出錯誤警報。

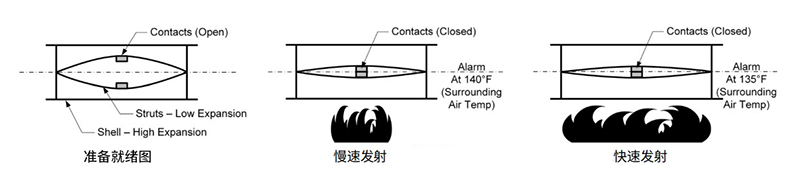

探測器外殼由快速膨脹的合金制成，可密切跟蹤周圍空氣溫度的變化。內部支柱由膨脹較慢的合金制成。內支柱的設計能夠抵御熱能吸收，并密封在外殼內，因此能夠更緩慢地跟隨溫度變化。
慢速點火將一起加熱外殼和支柱。在”設定點”處，探測器將觸發警報或釋放滅火劑。
每分鐘高達40°F的瞬時熱空氣可能會使外殼膨脹，但不會觸發探測器。通過忽略瞬時的暖空氣偏移，D-A-F檢測器幾乎消除了升溫速率設備普遍存在的錯誤報警。
如果發生快速火災，將迅速膨脹。支柱將關閉，觸發警報和/或釋放藥劑?；饎菰鲩L速度越快，D-A-F探測器就會越快做出反應。
可重復-自動恢復、無需更換、可測試
用途廣泛-提供各種溫度設置
耐用-持久的不銹鋼外殼
經濟實惠-寬間距可降低安裝成本
工廠設置
內部接觸區密封在不銹鋼外殼中
符合ROHS標準
保護學校、工廠、辦公室、圖書館或其他非住宅建筑
發電
加油站島嶼
噴漆室
抽油煙機
發動機艙

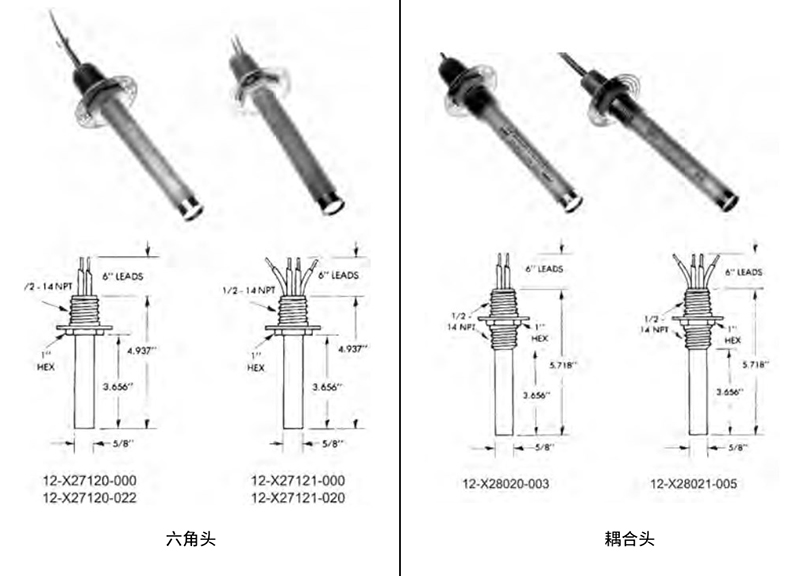

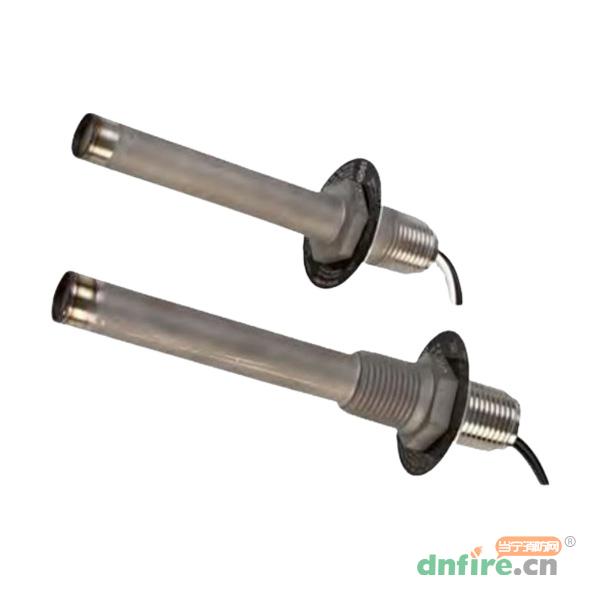

1.垂直型

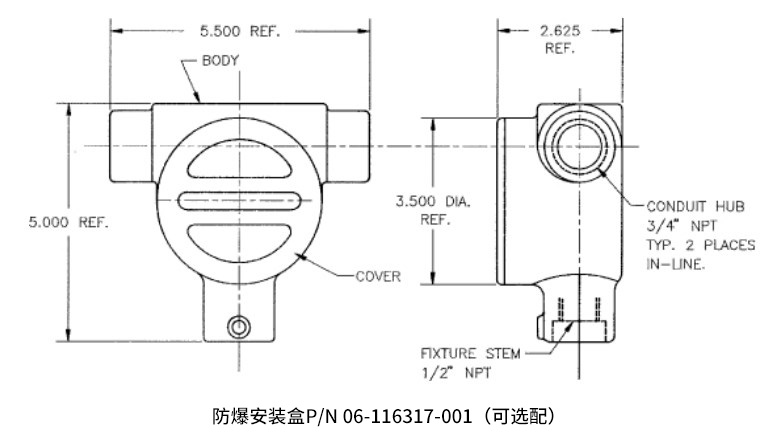

立式D-A-F型探測器可用于“普通“或"危險“場所。對于“普通“用途，可使用1/2-14NPT安裝螺母將其安裝在任何經認可的、開口直徑為7/8英寸的接線盒上。根據當?shù)氐钠煤鸵?guī)范，設備可在內部或外部接線。為便于監督系統接線，常開垂直探測器(溫度升高時閉合)提供四根導線。當安裝在適當分類的安裝盒中時，探測器已通過美國保險商實驗室和加拿大保險商實驗室的認證，并獲得FM危險場所認證。
?。?）表1： 27121, 28021, 27120*, 28020*型號
| ℉(預設值) | ℉(容差) | ℃(預設溫度值) | ℃(容差) | 間距（英尺） UL |
間距（英尺） ULC |
間距（英尺） FM |
RTI | 顏色編碼 |
| 140 | +7/-8 | 60 | +4/-5 | 50 | 50 | 20 | V-Fast | 黑色 |
| 160 | +7/-8 | 71 | +4/-5 | 25 | 25 | 20 | V-Fast | 黑色 |
| 190 | +7/-8 | 88 | +4/-5 | 50 | 50 | 25 | V-Fast | 白色 |
| 210 | +7/-8 | 99 | +4/-5 | 25 | 50 | 25 | V-Fast | 白色 |
| 225 | +7/-8 | 107 | +4/-5 | 25 | 50 | 25 | V-Fast | 白色 |
| 275 | ±10 | 135 | ±6 | 25 | 50 | 25 | V-Fast | 藍色 |
| 325 | ±10 | 163 | ±6 | 50 | 50 | 25 | V-Fast | 紅色 |
| 360 | ±10 | 182 | ±8 | 25 | 50 | 30 | V-Fast | 紅色 |
| 450 | ±15 | 232 | ±10 | 25 | 50 | 30 | V-Fast | 綠色 |
| 500** | ±15 | 260 | ±10 | 50 | 50 | 30 | V-Fast | 橙色 |
| 600** | ±20 | 316 | ±12 | N/A | 50 | 30 | V-Fast | 橙色 |
| 725** | ±20 | 385 | ±12 | N/A | 50 | 30 | V-Fast | 橙色 |
注：
·對于清潔劑或二氧化碳抑制系統，除非另有規定，否則天花板間距為20英尺。
·有關天花板高度補償?shù)腘FPA準則，請參見表7。
·*27120和28020是常閉裝置，不符合NFPA-72關于用作啟動裝置的要求（它們是雙線裝置）。
·*27120和28020不在FM與RTI的列表中。
·**不適用于常閉探測器
| 根據天花板高度減少熱探測器間距 | ||||
| 上方天花板高度 | 上方天花板高度 | 最高 | 最高 | 降額系數 |
| m | ft | m | ft | |
| 0 | 0 | 3.05 | 10 | 1.00 |
| 3.05 | 10 | 3.66 | 12 | 0.91 |
| 3.66 | 12 | 4.27 | 14 | 0.84 |
| 4.27 | 14 | 4.88 | 16 | 0.77 |
| 4.88 | 16 | 5.49 | 18 | 0.71 |
| 5.49 | 18 | 6.10 | 20 | 0.64 |
| 6.10 | 20 | 6.71 | 22 | 0.58 |
| 6.71 | 22 | 7.32 | 24 | 0.52 |
| 7.32 | 24 | 7.93 | 26 | 0.46 |
| 7.93 | 26 | 8.54 | 28 | 0.40 |
| 8.54 | 28 | 9.14 | 30 | 0.34 |
表7根據NFPA 72關于D-A-F型探測器安裝的指導原則，概述了天花板高度所需的降額系數。
?。?）表2： 垂直 D-A-F規格
| 型號 | 頭部材質 | 工作方式 | 電氣額定值（僅限電阻） |
| 27120-0 | 黃銅 | 常閉（上升時打開） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 27120-22 | 不銹鋼 | 常閉（上升時打開） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 27121-0 | 黃銅 | 常開（上升時關閉） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
| 27121-20 | 不銹鋼 | 常開（上升時關閉） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
| 28020-3 | 不銹鋼 | 常閉（上升時打開） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 28021-5 | 不銹鋼 | 常開（上升時關閉） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
| 12-200001-00X*” | 不銹鋼 | 常開（上升時關閉） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
注：大約重量：5盎司。所有外殼材料均為不銹鋼。所有不銹鋼均為300型。
*限量供應的特殊產品。

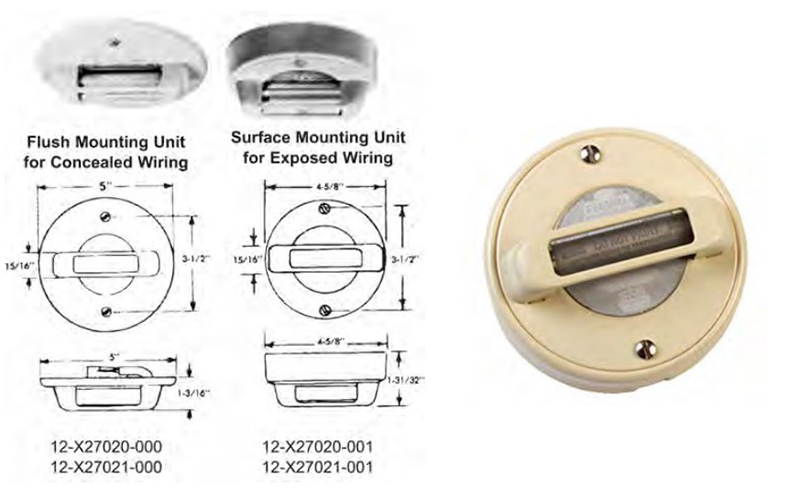

2.水平型
水平式D-A-F探測器專為注重外觀的場所而設計。低調、實用的設計為探測器提供了物理保護，同時使其適用于商業、工業、商業公共建筑、機構和海洋應用中的非危險場所（根據《國家電氣規范》被歸類為“普通“場所）。嵌入式探測器設計用于安裝標準的4英寸八角形電箱，表面安裝式探測器設計用于直接安裝在天花板上或4英寸接線盒上。加拿大電氣規范只要求安裝在接線盒上。
?。?）表3： 27021-0, 27021-1, 27020-0*, 27020-1*型號
| ℉(預設值) | ℉(容差) | 間距（英尺） UL |
間距（英尺） ULC |
間距（英尺） FM |
RTI | 顏色編碼 |
| 140 | +7/-8 | 50 | 50 | 20 | Quick | 黑色 |
| 160 | +7/-8 | 25 | 25 | 20 | Quick | 黑色 |
| 190 | +7/-8 | 50 | 50 | 25 | Fast | 白色 |
| 210 | +7/-8 | 25 | 50 | 25 | Fast | 白色 |
| 225 | +7/-8 | 25 | 50 | 25 | Fast | 白色 |
| 275 | ±10 | 25 | 50 | 25 | Fast | 藍色 |
| 325 | ±10 | 50 | 50 | 25 | Fast | 紅色 |
注：*27020-0和27020-1是常閉裝置，不符合NFPA-72關于用作啟動裝置的要求（它們是雙線裝置）。
*27020-0和27020-1未被FM與RTI列出。
（2）表4： 水平 D-A-F規格
| 型號 | 安裝方式 | 工作方式 | 電氣額定值（僅限電阻） |
| 27020-0 | 嵌入式 | 常閉（上升時打開） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 27020-1 | 表面貼裝 | 常閉（上升時打開） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC |
| 27021-0 | 嵌入式 | 常開（上升時關閉） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
| 27021-1 | 表面貼裝 | 常開（上升時關閉） | 5.0 Amps 125 VAC 0.5 Amps 125 VDC 2.0 Amps 24 VDC 1.0 Amps 48 VDC |
注：大約重量：10盎司
水平D-A-F型探測器配備有連接器塊，以代替導線。
