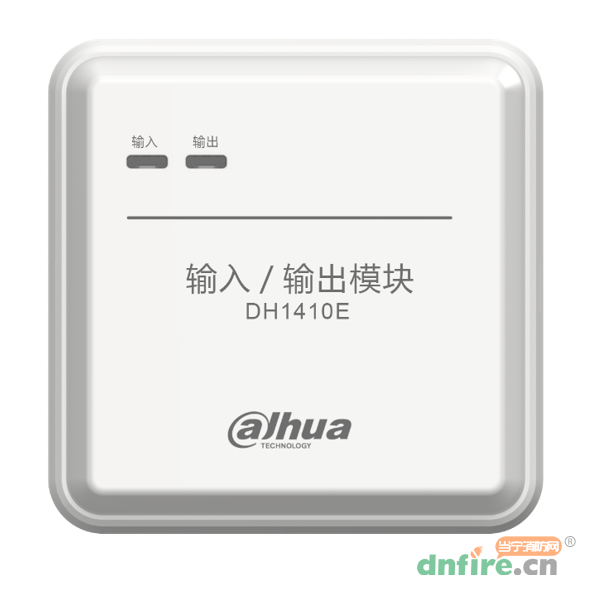

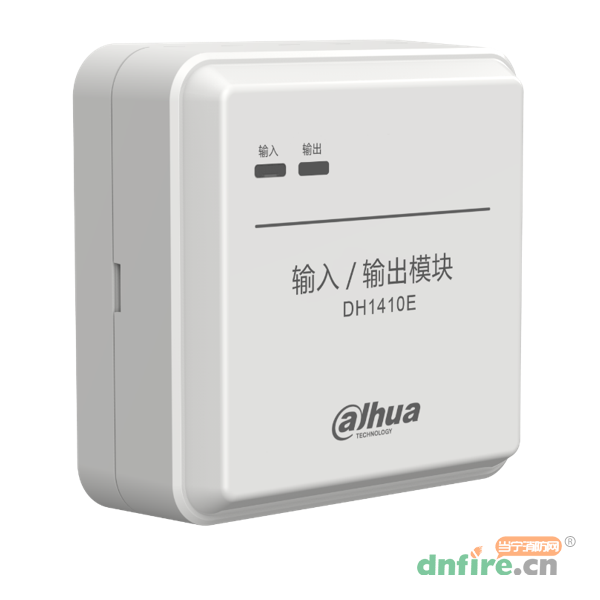

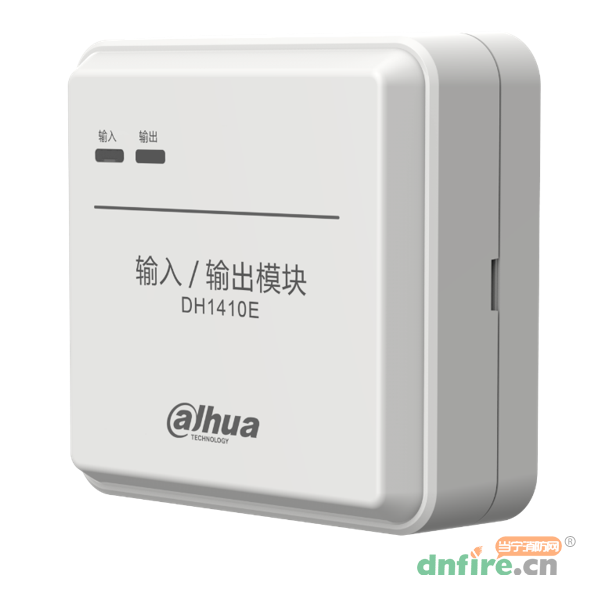

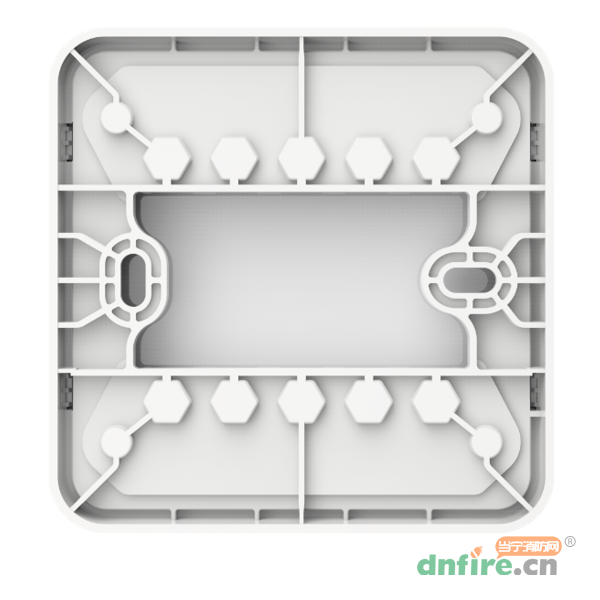

一、DH1410E輸入/輸出模塊概述
DH1410E輸入/輸出模塊是火災自動報警系統的組成部分,是消防聯動控制器遠程控制消防設備的中介模塊。其采用二線制通訊工作方式,通過內部微型處理器總線通訊電路執行控制器命令,持續對外輸出DC24V,實現對消防設備的控制及狀態監控。
該模塊可配接JB-QGL-DH1001消防聯動控制器等控制器使用,輸入/輸出模塊常見配接設備如下:繼電器、電磁閥、消防水泵、消防風機等需要DC24V控制啟動的消防設備。
二、DH1410E輸入/輸出模塊特點
●布線方便:二線制,無極性
●通訊可靠:采用高性能微處理器,靈敏度高、運行穩定可靠
●超低功耗:超低監視電流及動作電流

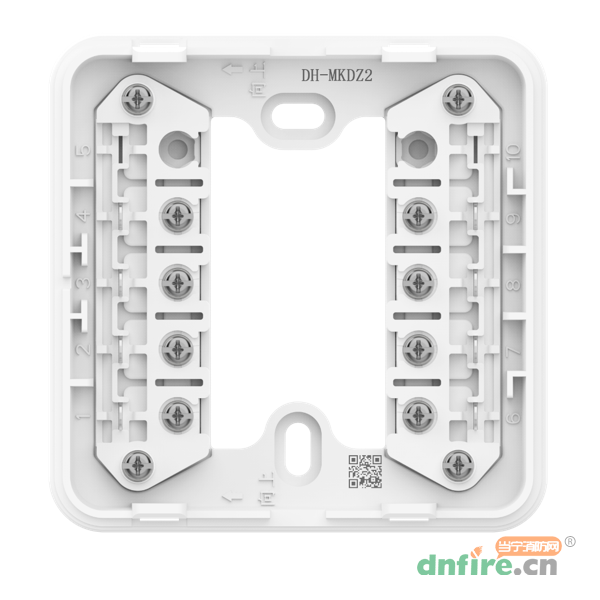

●安裝便利:底座接線端子采用防脫設計,方便安裝接線
三、DH1410E輸入/輸出模塊技術參數
工作電壓 |
DC24V |
工作電流 |
監視電流:≤120μA,動作電流:≤45mA,輸出容量:DC24V/40mA |
指示燈 |
•輸入燈:紅色(巡檢時閃爍6S/次,接收到反饋信息時常亮,故障時快速閃亮2S/次)
•輸出燈:紅色(正常狀態時常滅,接收到啟動信息時常亮,故障時快速閃亮2S/次)
|
線制 |
二線制 |
編碼范圍 |
電子編碼,可在1~254之間任意設定 |
通訊距離 |
≤1500 m |
工作溫度 |
-10℃±55℃ |
儲存溫度 |
-20℃±65℃ |
相對濕度 |
≤95%,無凝露 |
殼體顏色 |
白色 |
外形尺寸 |
長×寬×高:90.0 mm × 90.0 mm × 37.0 mm(帶底座) |
重量 |
約118 g(含底座) |
執行標準 |
GB16806-2006 |

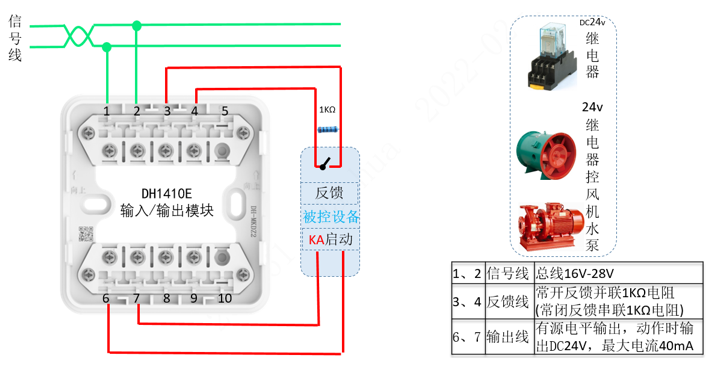

四、DH1410E輸入/輸出模塊接線方式
