GB4717-2024《火災報警控制器》新國標已在2025年5月1日實施，與GB4717-2005相比，除結構調整和編輯性改動外，主要技術變化如下：

1）增加了火災報警信號、火災報警狀態、故障報警信號、故障報警狀態、監管報警信號、運行數據存儲單元、消防電氣控制裝置、消防聯動通信模塊、消防系統報警總線、消防系統聯動總線、消防系統設備控制總線的定義；

　　3.2 火災報警信號 fire alarm signal

　　當火災報警觸發器件的監視參數滿足火災報警條件時，火災報警觸發器件發出的信號。

　　3.3 火災報警狀態 fire alarm condition

　　控制器接收到火災報警信號后，發出火災報警提示信息時所處的狀態。

　　3.4 故障報警信號 fault alarm signal

　　當火災自動報警系統設備發生異常，不能正常運行發出的信號。

　　3.5 故障報警狀態 fault alarm condition

　　控制器接收到故障報警信號后，發出故障報警提示信息時所處的狀態。

　　3.6 監管報警信號 supervisory alarm signal

　　控制器監管的除火災報警、故障報警、聯動相關信號之外的其他輸入信號。

　　3.10 運行數據存儲單元 operational data storage unit

　　用于記錄控制器連接的全部火災報警觸發器件、消防聯動設備的運行狀態信息，為火災調查提供參考的單元。

　　3.11 消防電氣控制裝置 fire electrical control equipment

　　對消防給水設備、自動滅火設備、室內消火栓設備、防排煙設備、防火門窗、防火卷簾等各類自動消防設施進行控制，具有控制受控設備執行預定動作、接收受控設備的反饋信號、監視受控設備狀態、與消防聯動控制器或具有聯動控制功能的控制器進行信息通信、向使用人員發出聲光提示信息等功能的裝置。

　　3.12 消防聯動通信模塊 automatic control communication module

　　具有通信協議轉換功能，實現消防聯動控制器或具有聯動控制功能的控制器與各類消防電氣控制裝置之間信息交互的通信模塊。

　　3.13 消防系統報警總線 fire system alarm bus；FAbus

　　火災自動報警系統中，火災報警觸發器件與火災報警控制裝置之間傳送信息的通信線路。

　　3.14 消防系統聯動總線 fire system control bus；FCbus

　　火災自動報警系統中，消防聯動控制器或具有聯動控制功能的控制器與輸出模塊、輸入模塊、輸入/輸出模塊之間傳送信息的通信線路。

　　3.15 消防系統設備控制總線 fire system equipment control bus；FECbus

　　火災自動報警系統中，消防聯動控制器或具有聯動控制功能的控制器通過消防聯動通信模塊與氣體滅火子系統、消防給水監控子系統、防排煙監控子系統、消防應急廣播和電話子系統、防火卷簾監控系統、防火門監控系統、消防應急照明和疏散指示系統等系統中的消防電氣控制裝置之間傳送信息的通信線路。

2）刪除了監管信號的定義；

　　4.2 監管信號 supervisory signal（2005版）

　　控制器監視的除火災報警、故障信號之外的其他輸入信號。

3）增加了按鍵與指示燈設置要求；

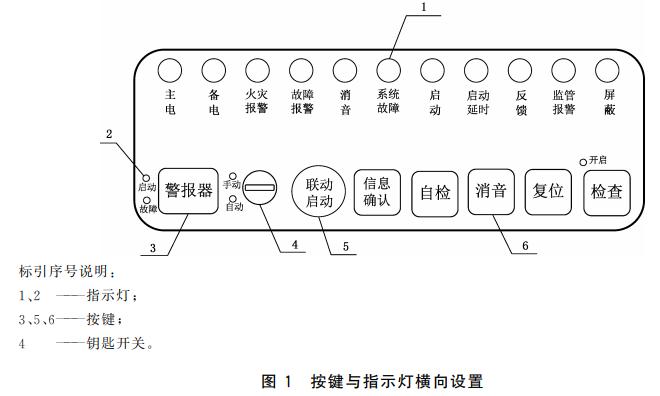

　　5.3.1.5 控制器應具有中文功能標注和信息顯示，按鍵與指示燈應采用圖1或圖2的設置方式，指示燈點亮?xí)r，應采用常亮的方式指示工作狀態。按鍵的尺寸不應小于12mmx12mm，或直徑不應小于12mm，按鍵的間隔不應小于10mm。控制器不具備啟動延時、反饋、監管、屏蔽等指示燈時，其他指示燈應保持圖1或圖2的排列順序。

4）增加了控制器的通信線路要求；

　　5.3.1.6 控制器的消防系統設備控制總線應采用獨立的通信線路，不應與消防系統報警總線、消防系統聯動總線共用。

5）增加了外殼防護要求；

　　5.3.1.8 控制器的外殼防護等級（IP代碼）不應低于GB／T 4208-2017中IP30的要求。

6）增加了外殼燃燒性能要求；

　　5.3.1.9 控制器外殼為非金屬材料時，應滿足附錄A規定的燃燒性能要求。

7）更改了指示燈的要求；

　　5.3.2 指示燈（器）

　　5.3.2.1 指示燈（器）功能應有中文標注，并應以顏色標識，紅色指示火災報警、監管報警、反饋、檢查開啟、啟動、報警延時和啟動延時等；黃色指示故障報警、系統故障、屏蔽、消音等；綠色指示主電源和備用電源正常工作狀態、手動工作狀態、自動工作狀態和停止工作狀態等。

　　5.3.2.2 在光照度為1001x～500lx的環境條件下，在正前方22.5°視角范圍內，手動狀態指示燈、自動狀態指示燈和檢查開啟狀態指示燈應在0.8m處清晰可見，其他指示燈應在3m處清晰可見。



　　5.4.2 指示燈（器）（2005版）

　　5.4.2.1 應以紅色指示火災報警狀態、監管狀態、向火災報警傳輸設備傳輸信號和向消防聯動設備輸出控制信號；黃色指示故障、屏蔽、自檢狀態；綠色表示電源工作狀態。

　　5.4.2.2 指示燈（器）功能應有標注。

　　5.4.2.3 在不大于500lx環境光條件下，在正前方22.5度視角范圍內，狀態指示燈（器）和電源指示燈（器）應在3m處清晰可見；其他指示燈（器）應在0.8m處清晰可見。

　　5.4.2.4 采用閃亮方式的指示燈（器）每次點亮?xí)r間應不小于0.25s，其火警指示燈（器）閃動頻率應不小于1Hz，故障指示燈（器）閃動頻率應不小于0.2Hz。

　　5.4.2.5 用一個指示燈（器）顯示具體部位的故障、屏蔽和自檢狀態時，應能明確分辨。

8）增加了音響器件的接線方式要求；

　　5.3.4.1 音響器件接線不應采用插拔方式，應具有防脫落的措施，在50N拉力下不應損傷和脫開；拆卸音響器件應采用專用工具。

9）增加了備用電源及蓄電池的要求；

　　5.3.7 備用電源及蓄電池

　　5.3.7.1  蓄電池應固定安裝，并具有防止電池端子間及電池端子與金屬部件間接觸的措施。

　　5.3.7.2電源正極連接導線應為紅色，負極應為黑色或藍色。

　　5.3.7.3 控制器的備用電源不應采用鈷酸鋰、三元鋰及其他含鈷元素的鋰離子蓄電池。

　　5.3.7.4 控制器應能顯示備用電源的電壓和電量。當控制器串接電池組額定電壓大于或等于12V時，控制器應對電池（組）分段保護并顯示每段電池（組）的電壓，每段電池（組）額定電壓不應大于13 V，且在電池（組）充滿電時，每段電池（組）電壓均不應小于額定電壓。當任一段電池電壓小于額定電壓的90％時，控制器應發出故障報警聲、光信號并指示相應的部位。

10）增加了運行數據存儲單元的要求；

　　5.3.9 運行數據存儲單元

　　控制器的運行數據存儲單元應為獨立可拆卸結構，采用金屬外殼，外殼防護等級（IP代碼）不應低于GB／T 4208-2017中IP54的要求，功能應滿足附錄B的要求。

11）更改了延時時間的顯示要求；

　　5.4.1.2 當有火災探測器的火災報警信號輸入時，控制器應在10s內發出火災報警聲、光信號?；馂?zāi)報警信號準許設置報警延時，其最大延時不應超過1min，延時期間應有延時光指示，延時時間應采用倒計時方式顯示，延時設置信息應能通過本機操作查詢。

　　5.2.2.2 當有火災探測器火災報警信號輸入時，控制器應在10s內發出火災報警聲、光信號。對來自火災探測器的火災報警信號可設置報警延時，其最大延時不應超過1min，延時期間應有延時光指示，延時設置信息應能通過本機操作查詢。（2005版）

12）增加了信息確認按鈕（鍵）的要求；

　　5.4.2.3 控制器應設置獨立的信息確認按鈕（鍵）。控制器應能通過操作信息確認按鈕（鍵）逐條確認接收到的故障信息和火災報警信息，并對已確認的信息進行標識。

13）增加了聯動啟動控制按鈕（鍵）的要求；

　　5.4.2.4 控制器應設置獨立的聯動啟動控制按鈕（鍵）。聯動啟動控制按鈕（鍵）應采用直徑不小于12mm的圓形紅色按鈕（鍵），并具有防止誤操作的措施，且不應采用密碼保護的方式。當控制器處于手動控制狀態時，手動操作聯動啟動控制按鈕（鍵），應能按已接收的火災報警信號，啟動滿足設定控制邏輯的聯動控制信號。

14）增加了控制輸出的要求；

　　5.4.2.5 具有聯動控制功能的控制器的控制輸出應滿足GB16806的要求。其他控制器應設置不少于2點且不多于5點的控制輸出，用于控制火災報警傳輸設備和消防聯動設備等設備，并滿足下述要求。

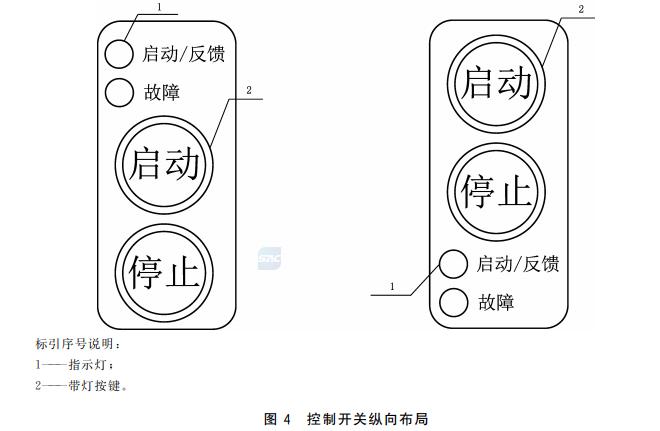

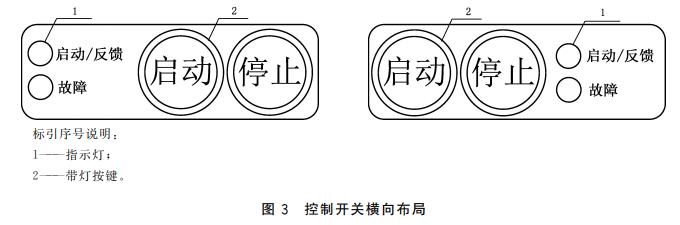

　　a）每組控制開關應對應一個直接控制輸出，并設置一個帶燈啟動按鍵、一個帶燈停止按鍵、一個啟動／反饋指示燈和一個故障指示燈，按鍵的尺寸不應小于12mmx12mm，或直徑不應小于12mm，按鍵間的間隔不應小于10mm；每組控制開關應采用圖3或圖4的設置方式。

　　b）啟動按鍵指示燈應以閃亮方式指示輸出請求，常亮方式指示輸出啟動；停止按鍵指示燈應以常亮方式指示輸出停止；啟動／反饋指示燈應以閃亮方式指示輸出啟動，常亮方式指示收到受控設備的反饋信號；故障指示燈應以常亮方式指示受控設備的故障。

　　c）當控制器處于手動控制狀態時，滿足輸出控制邏輯的控制開關應使對應的啟動按鍵指示燈閃亮。操作啟動按鍵應能啟動控制輸出，并使啟動按鍵指示燈常亮，啟動／反饋指示燈閃亮；具有延時控制邏輯的控制輸出，應在延時結束后使啟動按鍵指示燈常亮，啟動／反饋指示燈閃亮；收到反饋信號后，啟動／反饋指示燈應常亮。操作停止按鍵應能停止控制輸出，使對應的停止按鍵指示燈常亮，接收到受控設備的停止信號后，啟動／反饋指示燈熄滅；對于仍滿足輸出控制邏輯的控制輸出，應使對應的啟動按鍵指示燈閃亮。

　　d）控制器處于自動工作狀態時，滿足輸出控制邏輯的控制輸出應能啟動，指示燈應滿足b）的要求。

　　e）受控設備的啟動、停止、反饋和故障報警信息還應在控制器的顯示器上顯示。

　　f）控制器的MCU不能正常工作時，不應影響指示燈和控制輸出正常工作。

　　g）啟動按鈕（鍵）和停止按鈕（鍵）同時處于不釋放狀態時，不應啟動控制輸出。

　　h）有源輸出應滿足生產者規定的電壓、電流要求；無源輸出應滿足生產者規定的容量要求。

15）更改了信息傳送的指示要求；

　　5.4.2.8 具有傳輸火災報警信息功能的控制器，應具有獨立的發送信息和接收信息指示燈。在發送火災報警信息期間，發送指示燈應閃亮；發送信息結束后，發送指示燈應常亮，并保持至復位。接收反饋信息期間，接收指示燈應閃亮；接收信息結束后，接收指示燈應常亮，并保持至復位。

　　5.2.3.5 具有傳輸火災報警信息功能的控制器，在火災報警信息傳輸期間應有光指示，并保持至復位，如有反饋信號輸入，應有接收顯示。對于采用獨立指示燈（器）作為傳輸火災報警信息顯示的控制器，如有反饋信號輸入，可用該指示燈（器）轉為接收顯示，并保持至復位。（2005版）

16）增加了總線通信要求；

　　5.4.2.15 具有聯動控制功能的控制器采用通過消防聯動通信模塊與消防電氣控制裝置通信時，與消防聯動通信模塊連接的消防電氣控制裝置總數不應大于62個。消防聯動通信模塊應至少具有CAN接口或RS485接口，準許增加以太網接口等其他接口。消防聯動通信模塊的CAN接口和RS485接口的通信協議應滿足附錄C的要求。

17）更改了屏蔽功能；

　　5.4.4.2 控制器應僅能通過手動方式屏蔽火災探測器，每操作1次應僅能屏蔽1只火災探測器，且不能屏蔽處于火災報警和故障狀態的火災探測器。

　　5.2.5 屏蔽功能（僅適于具有此項功能的控制器）（2005版）

　　5.2.5.1 控制器應有專用屏蔽總指示燈（器），無論控制器處于何種狀態，只要有屏蔽存在，該屏蔽總指示燈（器）應點亮。

　　5.2.5.2 控制器應具有對下述設備進行單獨屏蔽、解除屏蔽操作功能（應手動進行）：

　　a）每個部位或探測區、回路；

　　b）消防聯動控制設備；

　　c）故障警告設備；

　　d）火災聲和/或光警報器；

　　e）火災報警傳輸設備。

　　5.2.5.3 控制器應在屏蔽操作完成后2s內啟動屏蔽指示。在有火災報警信號時，5.2.5.2中a）、b）、c）三項的屏蔽信息可以不顯示，d）、e）二項屏蔽信息顯示不能受火災報警信號影響。

　　5.2.5.4 控制器應能顯示所有屏蔽信息，在不能同時顯示所有屏蔽信息時，則應顯示最新屏蔽信息，其他屏蔽信息應手動可查。

　　5.2.5.5 控制器僅在同一個探測區內所有部位均被屏蔽的情況下，才能顯示該探測區被屏蔽，否則只能顯示被屏蔽部位。

　　5.2.5.6 控制器在同一個回路內所有部位和探測區均被屏蔽的情況下，才能顯示該回路被屏蔽。

　　5.2.5.7 屏蔽狀態應不受控制器復位等操作的影響。

18）更改了信息顯示與查詢功能；

　　5.4.7 信息顯示與查詢功能

　　5.4.7.1 控制器信息顯示按火災報警信息、監管報警信息、故障信息、屏蔽信息順序由高至低排列信息顯示等級。

　　5.4.7.2 具有聯動控制功能的控制器信息顯示按火災報警信息、啟動信息、反饋信息、監管報警信息、故障信息、屏蔽信息順序由高至低排列信息顯示等級。

　　5.4.7.3 顯示的信息應易于辨識，高等級信息應優先顯示，低等級信息顯示不應影響高等級信息顯示。當控制器處于某一高等級信息顯示時，應能通過手動操作查詢其他低等級信息，各信息不應交替顯示。

　　5.4.7.4 其他信息應按照類別分別在單獨劃分的區域顯示。

　　5.2.8信息顯示與查詢功能（2005版）

　　控制器信息顯示按火災報警、監管報警及其他狀態順序由高至低排列信息顯示等級，高等級的狀態信息應優先顯示，低等級狀態信息顯示不應影響高等級狀態信息顯示，顯示的信息應與對應的狀態一致且易于辨識。當控制器處于某一高等級狀態顯示時，應能通過手動操作查詢其他低等級狀態信息，各狀態信息不應交替顯示。

19）更改了系統兼容功能；

　　5.4.8 系統兼容功能

　　5.4.8.1 區域控制器應能向集中控制器發送火災報警、火災報警控制、故障報警以及可能具有的監管報警、屏蔽、延時等各種完整信息，并應能接收、處理集中控制器的相關指令。

　　5.4.8.2 集中控制器應能接收和顯示來自各區域控制器的火災報警、火災報警控制、故障報警、自檢以及可能具有的監管報警、屏蔽、延時等各種完整信息，進入相應狀態，并應能向區域控制器發出控制指令。

　　5.4.8.3 集中控制器在與其連接的區域控制器間連接線發生斷路、短路和影響功能的接地時應能進入故障狀態并顯示區域控制器的部位。

　　5.4.8.4 集中控制器應能向區域控制器授時，校準系統時鐘。

　　5.4.8.5 集中區域兼容型控制器應滿足5.4.8.1～5.4.8.4的要求。

　　注：系統兼容功能僅適用于集中、區域和集中區域兼容型控制器。



　　5.2.9 系統兼容功能（僅適用于集中、區域和集中區域兼容型控制器）（2005版）

　　5.2.9.1 區域控制器應能向集中控制器發送火災報警、火災報警控制、故障報警、自檢以及可能具有的監管報警、屏蔽、延時等各種完整信息，并應能接收、處理集中控制器的相關指令。

　　5.2.9.2 集中控制器應能接收和顯示來自各區域控制器的火災報警、火災報警控制、故障報警、自檢以及可能具有的監管報警、屏蔽、延時等各種完整信息，進入相應狀態，并應能向區域控制器發出控制指令。

　　5.2.9.3 集中控制器在與其連接的區域控制器間連接線發生斷路、短路和影響功能的接地時應能進入故障狀態并顯示區域控制器的部位。

　　5.2.9.4 集中區域兼容型控制器應滿足5.2.9.1～5.2.9.3要求。

20）增加了檢查功能；

　　5.4.9 檢查功能

　　5.4.9.1 控制器應設置獨立的檢查按鈕（鍵）和檢查功能狀態指示燈（器）。檢查按鈕（鍵）應采用不小于12mmx12mm的方形紅色按鈕（鍵），控制器處于檢查功能狀態時，應點亮檢查功能狀態指示燈（器）；控制器退出檢查功能狀態時，應熄滅檢查功能狀態指示燈（器）。檢查功能按鍵的操作不受操作級別的限制，應能通過手動操作按鍵，顯示下述信息：

　　a）控制器連接的所有工程設計設備類別和地址總數；

　　b）控制器連接的所有正常工作設備類別和地址總數；

　　c）控制器接收的故障設備類別和地址總數；

　　d）控制器已屏蔽設備的類別和地址總數。

　　5.4.9.2 控制器顯示的工程設計設備類別和地址總數輸入后，不應受5.4.9.1中b）、c）、d）總數調整的影響。

　　5.4.9.3 控制器的檢查功能不應影響火災報警功能?？刂破魈幱跈z查功能狀態時，接收到火災報警信息或1min內未收到后續的操作信息，應退出檢查功能狀態，熄滅檢查功能狀態指示燈（器）。

21）增加了與消防控制室圖形顯示裝置和用戶信息傳輸裝置通信功能；

　　5.4.10 與消防控制室圖形顯示裝置和用戶信息傳輸裝置通信功能

　　5.4.10.1 控制器應采用RS485總線接口、CAN總線接口、以太網接口中的一種或多種接口同消防控制室圖形顯示裝置和用戶信息傳輸裝置通信；通信接口應具有防脫落措施；采用以太網接口時應有防止外網侵入措施。

　　5.4.10.2 當有火災報警信號、監管報警信號、聯動相關信號、屏蔽信號、故障報警信號輸入時，控制器應向消防控制室圖形顯示裝置和用戶信息傳輸裝置發送輸入信號的類別、名稱、部位、位置、時間、工作狀態（火災報警狀態、監管報警狀態、屏蔽狀態、故障狀態以及故障恢復狀態）等信息。

　　5.4.10.3 控制器應能接收消防控制室圖形顯示裝置和用戶信息傳輸裝置發出的授時信息。

　　5.4.10.4 控制器輸出通信協議應滿足附錄C的要求。

22）增加了程序運行監視功能；

　　5.4.12 程序運行監視功能

　　5.4.12.1 控制器應有程序運行監視功能，當不能運行主要功能程序時，控制器應在100s內發出系統故障報警信號，點亮系統故障指示燈，進入異常狀態。

　　注：異常狀態是控制器程序出錯時，不發出火災報警信號，不啟動控制輸出，不向消防控制室圖形顯示裝置發送信息的狀態。

　　5.4.12.2 手動或程序輸入數據時，不論原狀態如何，都不應引起程序的意外執行。

　　5.4.12.3 控制器采用程序啟動火災探測器的確認燈時，應在發出火災報警信號的同時，啟動相應探測器的確認燈，確認燈應為常亮，且應與正常監視狀態下確認燈的狀態有明顯區別。

23）增加了調試功能。

　　5.4.14 調試功能（僅適于具有此項功能的控制器）

　　5.4.14.1 控制器應設置專用的調試接口和調試設備?？刂破鹘尤胝{(diào)試設備時，應能進入調試狀態?？刂破魈幱谡{(diào)試狀態時，應能接收火災報警信息和故障報警信息，不應啟動聯動控制輸出。

　　5.4.14.2 控制器應能區分調試狀態與正常工作狀態。控制器處于調試狀態時，傳輸?shù)男畔?yīng)與正常工作狀態有區別。

24）刪除了振動（正弦）（耐久）試驗；

　　6.26 振動（正弦）（耐久）試驗（2005版）

　　6.26.1 目的

　　檢驗控制器長時間承受振動影響的能力。

　　6.26.2 要求

　　試驗期間，試樣應保持在該試驗要求的工作狀態；試驗后，試樣不應有機械損傷和緊固部位松動現象，其性能應滿足5.2.2?5，2.9的要求。

　　6.26.3 方法

　　6.26.3.1 將試樣按正常安裝方式鋼性安裝（重力影響可忽略時除外），試樣在上述安裝方式下可放于任何高度，試驗期間試樣不通電。

　　6.26.3.2 依次在三個互相垂直的軸線上，在10Hz?150Hz的頻率循環范圍內，以4.905m/s2的加速度幅值，1倍頻程每分的掃頻速率，各進行20次掃頻循環。

　　6.26.3.3 試驗后，立即檢查試樣外觀及緊固部位，并按6.2?6.9進行功能試驗。

　　6.26.4 試驗設備

　　試驗設備（振動臺及夾具）應符合GB 16838的相關規定。

25）增加了控制器外殼燃燒性能（見附錄A）；

26）增加了控制器運行數據存儲單元（見附錄B）；

27）增加了消防系統設備控制總線通信協議（見附錄C）。
