三江消防主機里終端圖標上面的各色指示燈代表什么意思
三江消防主機在“操作”菜單中可以查詢“終端狀態”，通過“終端狀態”可以知道現場設備是處于報警、故障、掉線、反饋等什么狀態，如下圖1。

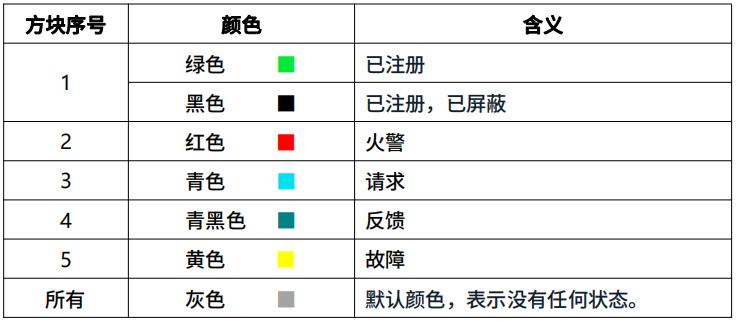

圖標模式下，每個地址終端根據其設備類型，分別用不同的圖案表示。圖案下方為其地址號，圖案上方的五個方塊標識，不同顏色代表不同狀態。各個色塊的具體含義參見下表：
按照?qǐng)D1舉例說明，其含義為：
地址1-10號終端均已登記注冊，
1號終端處于故障狀態，
2號終端被屏蔽，
3號、4號、6號、7號、9號終端一切正常，
5號終端報請求跟反饋，
8號終端報火警，
10號終端報請求。
