利達G系列消防模塊接線圖

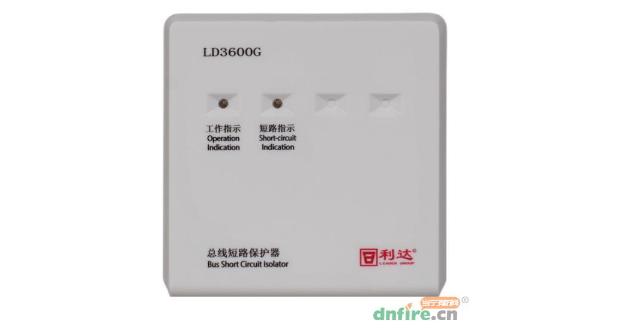

LD3600G總線短路保護器接線圖：
TC1、TC2：探測二總線，無極性
OUT1、OUT1：二總線輸出線

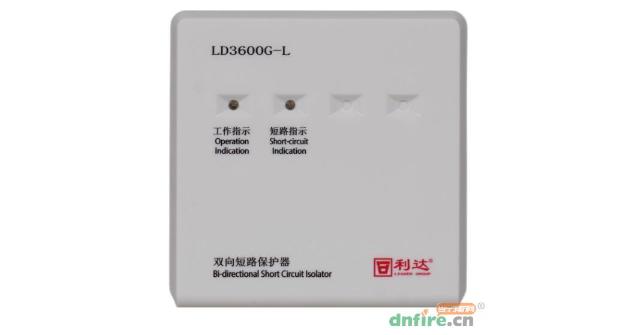

LD3600G-L雙向短路保護器接線圖：
TC1、TC2：探測二總線，有極性

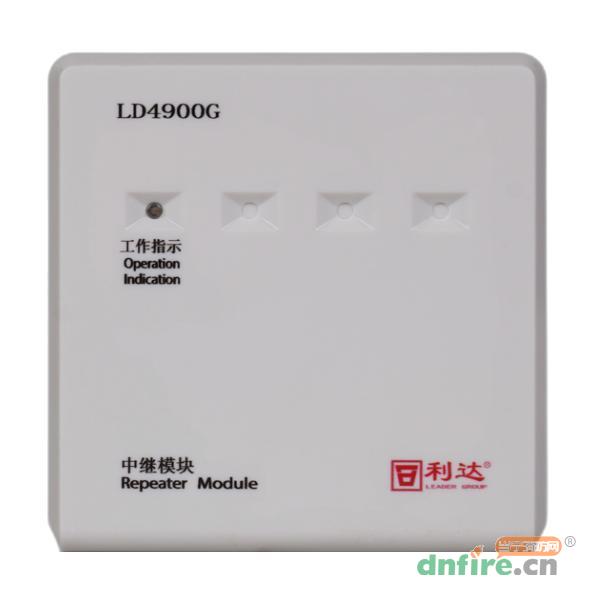

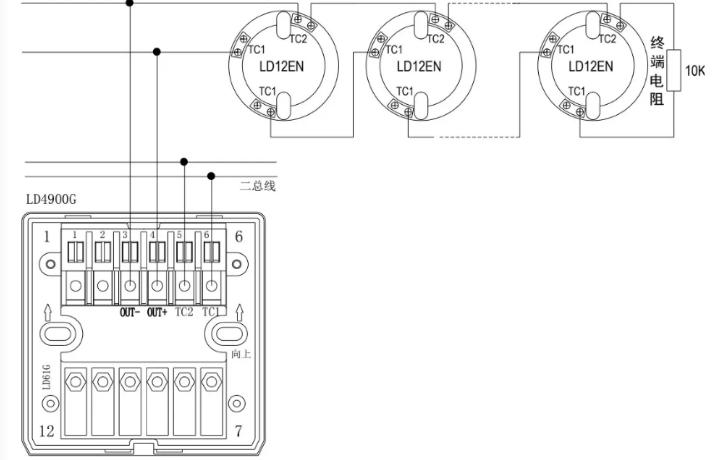

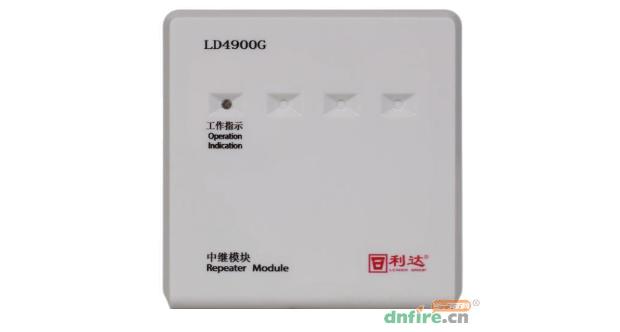

LD4900G中繼模塊接線圖：
TC1、TC2：探測二總線，無極性
OUT+、OUT-：TC電壓輸出，接非編碼設備
每只中繼模塊可以帶1~20只利達非編碼普通感溫探測器，或1~10只非編碼感煙探測器。模塊輸入端末端并聯一個10KΩ的終端電阻。

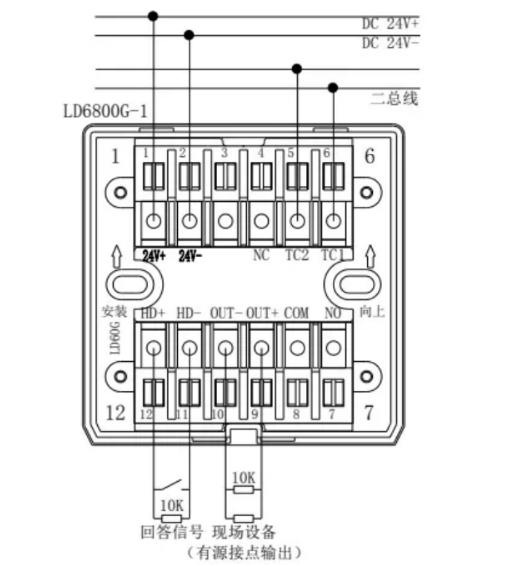

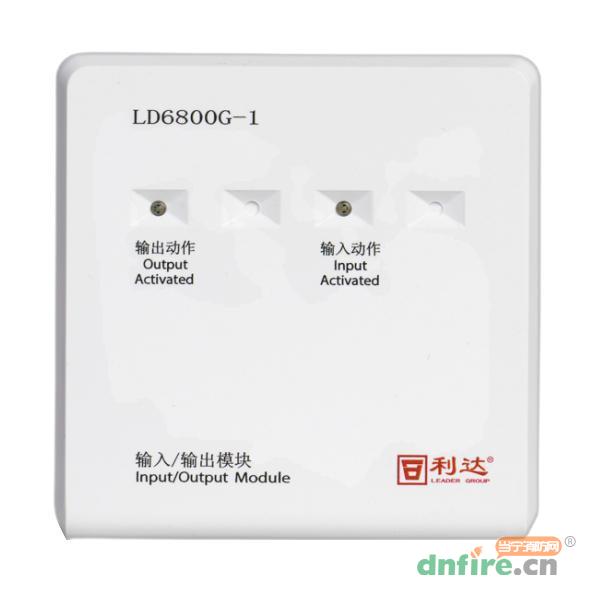

LD6800G-1輸入/輸出模塊接線圖：
TC1、TC2：探測二總線，無極性
24V+、24V-：24V電源，有極性 （不接電源會報故障）
HD+、HD-：回答信號
OUT+、OUT-：有源輸出信號
COM、NO：無源常開點輸出信號
COM、NC：無源常閉點輸出信號

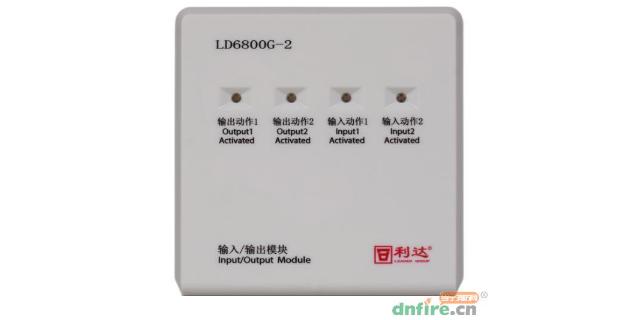

LD6800G-2輸入/輸出模塊接線圖：
TC1、TC2：探測二總線，無極性
24V+、24V-：24V電源，有極性 （不接電源會報故障）
HD1+、HD1-；HD2+、HD2-：回答信號
OUT1+、OUT1-；OUT2+、OUT2-：有源輸出信號
LD6801GP輸入/輸出模塊接線圖：
TC+、TC-：探測二總線，有極性
HD+、HD-：回答信號
OUT+、OUT-：有源輸出信號

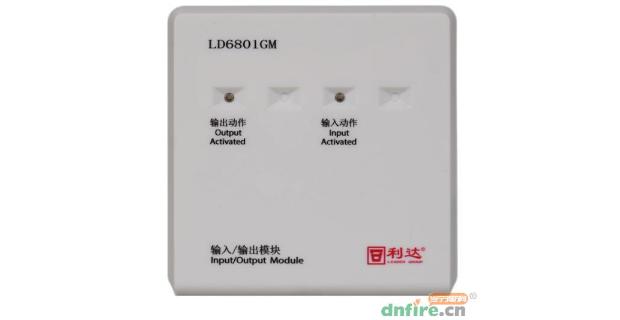

LD6801GM輸入/輸出模塊接線圖：
TC1、TC2：探測二總線，無極性
HD+、HD-：回答信號
OUT+、OUT-：有源輸出信號

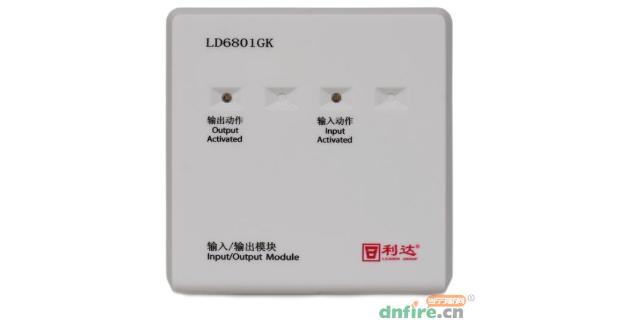

LD6801GK輸入/輸出模塊接線圖：
TC1、TC2：探測二總線，無極性
HD+、HD-：回答信號
COM、NO：無源常開點輸出信號
COM、NC：無源常閉點輸出信號

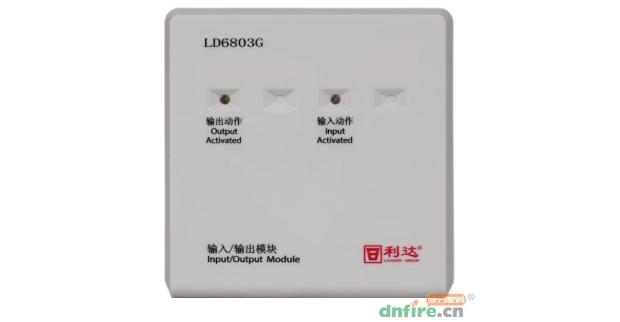

LD6803G輸入/輸出模塊接線圖：
TC+、G：多線盤輸出24V，有極性
HD、G：回答信號
OUT1、G：有源輸出信號
OUT2、G：備用

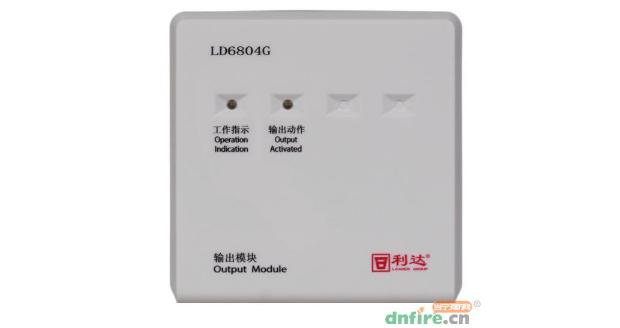

LD6804G輸出模塊接線圖：
TC1、TC2：探測二總線，無極性
24V+、24V-：聯動電源輸出
背景輸入：背景廣播音頻輸出
報警輸入：接收控制器啟動/停止命令
廣播輸出：消防廣播音頻輸出

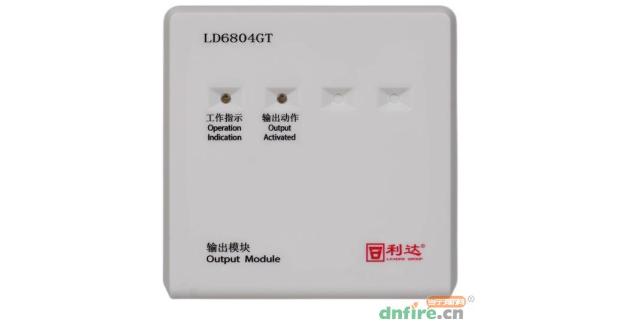

LD6804GT輸出模塊接線圖：
TC1、TC2：探測二總線，無極性
背景輸入：背景廣播音頻輸出
報警輸入：接收控制器啟動/停止命令
廣播輸出：消防廣播音頻輸出

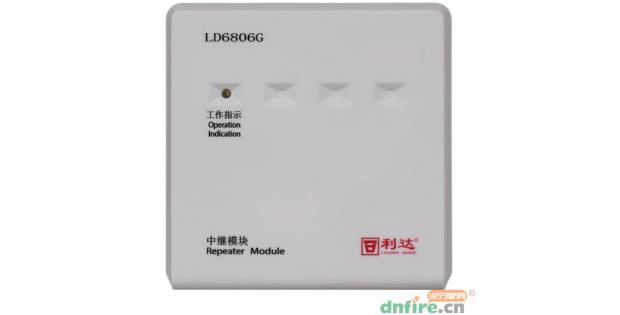

LD6806G中繼模塊接線圖：
TC1、TC2：探測二總線，無極性
OUT+、OUT-：TC電壓輸出
24V+、24V-：24V電源，有極性

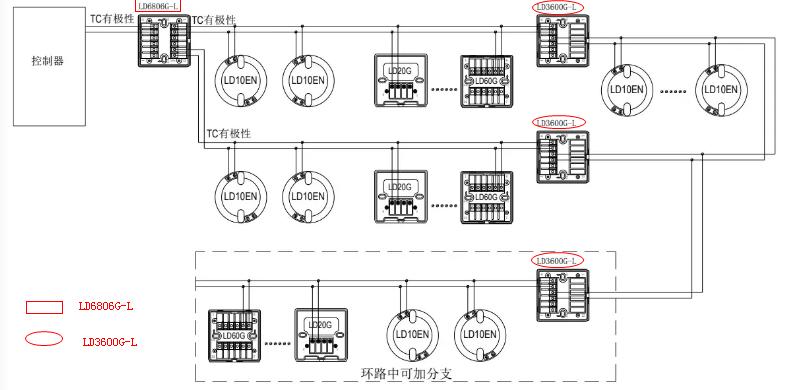

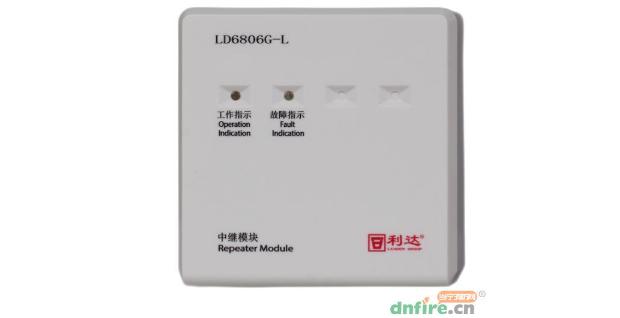

LD6806G-L中繼模塊接線圖：
TC+、TC-：探測二總線，有極性
TC1+、TC1-：TC電壓輸出1
TC2+、TC2-：TC電壓輸出2
