可燃?xì)怏w探測器RS485、4-20mA、開關量不同形式輸出接線圖
本文以西核彩橋產品舉例，看可燃?xì)怏w探測器RS485、4-20mA、開關量不同形式的接線圖。

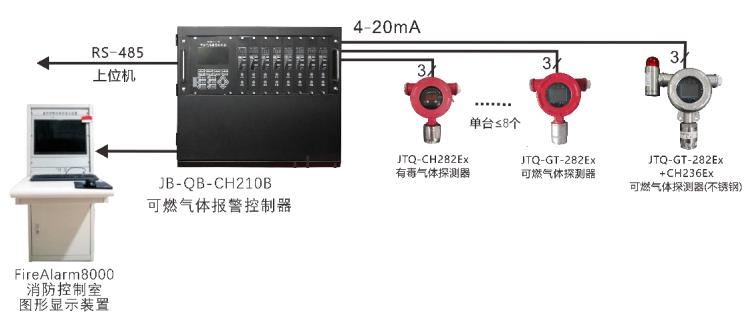

可燃?xì)怏w探測報警系統示意圖
總線型

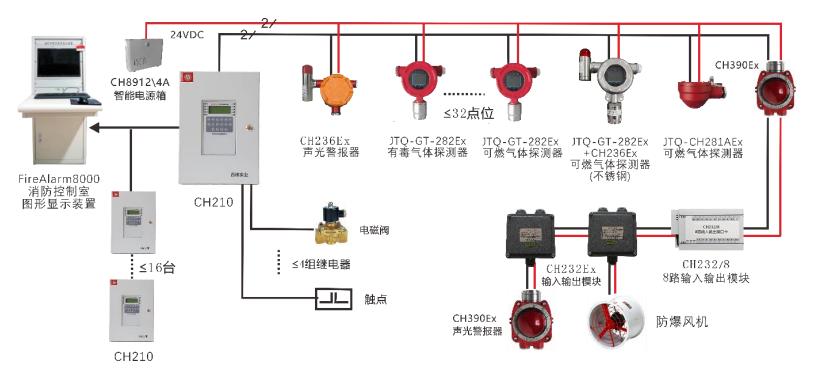

可燃?xì)怏w探測報警系統示意圖
分線型
可燃?xì)怏w探測器RS-485總線接線方式：
目前常見是信號總線通訊，可燃?xì)怏w報警控制器一個回路可以帶幾十、上百個可燃?xì)怏w探測器。
可燃?xì)怏w探測器4～20mA 輸出接線方式：
分線制，每臺可燃?xì)怏w探測器與控制器（主機）獨立布線。系統可靠性高，一條線出問題不影響其他探測器。
可燃?xì)怏w探測器開關量輸出接線方式：
可以作為報警信號接入其他系統，也可以作為控制其他設備信號。
注意：可燃?xì)怏w探測器不得接入火災報警控制器的回路中。
