一、系統特點

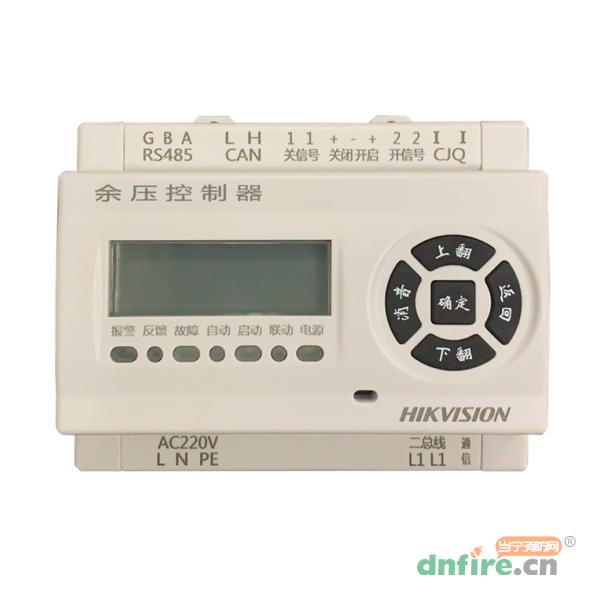

　　消防應急疏散余壓監控系統工作原理為余壓探測器采集防煙樓梯或前室與消防通道之間的余壓值，通過二總線傳輸到余壓控制器，由余壓控制器對數據進行分析處理，當余壓值超過設定值時余壓探測器發出光信號報警，同時余壓探測器將信號數據傳輸給余壓控制器，余壓控制器發出聲光報警信號，顯示報警部位，并通過PID算法調節風閥執行器，控制正壓送風系統的旁通泄壓閥的啟閉，保障余壓值在安全范圍內。

二、產品類型及部署要求

　　1 余壓監控器HK-YJ系列

　　余壓監控器HK-YJ系列安裝參數

　　2 余壓監控器

　　余壓監控器安裝參數

　　3 余壓探測器/氣管座

　　余壓探測器/氣管座安裝參數

　　4 泄壓閥

　　泄壓閥安裝參數

三、系統架構

　　日常監視疏散通道的余壓值，確?；馂那闆r下既能起到防煙作用，又可降低疏散防火門的開啟難度，確保人員撤離。整套系統由余壓監控器，余壓控制器，余壓探測器，余壓氣管座，風閥執行器組成。

四、布線要求

　　余壓監控器與余壓控制器之間通過CAN總線（分極性）通信，可靠通信距離2000米，線制為NH-RVS 2×1.5mm2，連接方式為并聯（T接）；

　　余壓控制器與余壓探測器之間通過二總線（無極性）通信，可靠通信距離500米，線制為NH-RVS 2×1.5mm2，連接方式為并聯（T接）；

　　余壓控制器與風閥執行器之間通過7芯信號線連接，線制NH-RVV 7×1.0mm2。

　　引壓氣管：內徑5mm外徑8mm，推薦使用食品級硅橡膠軟管

　　86盒：標準明裝或暗裝86盒

　　未列明的施工輔材根據現場情況酌情選用。
