JKM-YS4210B輸入/輸出模塊它用于啟動排煙口、送風機、防火閥、聲光報警器等消防設備，也可以作為廣播的分區控制，只為外部消防設備提供直流無源觸點信號。

繼電器輸出控制方式有連續輸出方式和點動輸出方式兩種。工作方式和繼電器釋放時間由火災報警控制器或編碼器的編程來設置。

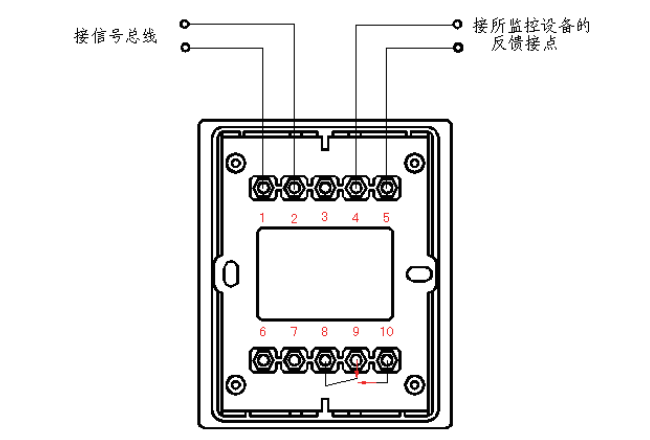

　　端子說明：

　　1、2：接信號總線

　　4、5：接設備反饋無源觸點

　　8：繼電器公共觸點

　　9：繼電器常閉觸點

　　10：繼電器常開觸點

　　注意：

　?、俜答佇盘?hào)為被控設備的無源接點。

　　②輸入輸出模塊與火災報警控制器連通后，輸入輸出模塊的地址便已確定，不可隨意更換、拆卸或在控制器上將輸入輸出模塊設置成輸入器件。

　?、圯斎胼敵瞿K只給受控設備提供無源觸點信號，當受控設備需要電壓信號時，需另配電源線。

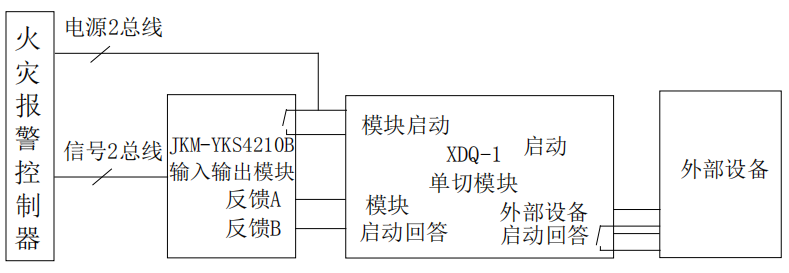

大電流設備接線：如對現場大電流（直流）設備啟動或交流220V設備的轉換進行控制，則需在輸入輸出模塊的繼電器輸出端和反饋端接X(jué)DQ-1單切模塊。使用XDQ-1單切模塊，可防止交流電源引入控制系統總線的危險。用XDQ-1單切模塊擴增觸點容量，接線示意圖如下：

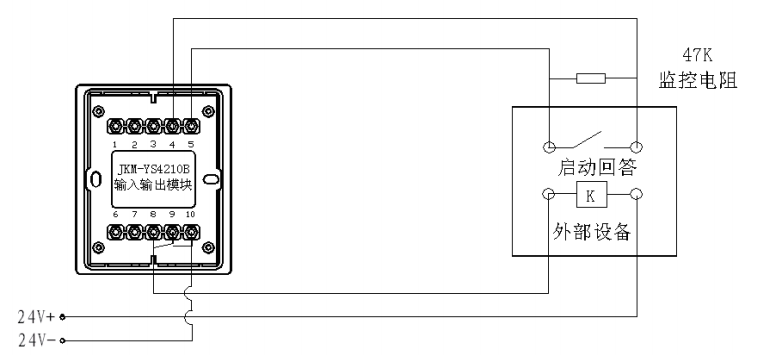

外線檢測功能：本模塊的信號接收端即4、5號端子及繼電器信號輸出端即8、10號端子具有外線檢測功能。即外線斷線后在火災報警控制器上可以報出該模塊故障的功能，此功能可以通過報警控制器或編碼器屏蔽，其接線方法可以參照下圖：
