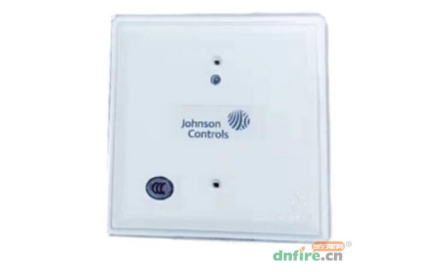

江森自控JKM-M300CJC輸出模塊可通過切換直流或音頻信號（可達80VRMS）來應用。本模塊也可監視負載線是否正常、開路或短路并將其狀態反饋給控制器。它還可提供兩組空余端子作容錯設計并有一個受控制器控制的LED指示燈。

JKM-M300CJC輸出模塊接線圖：

　◎與外部聯動設備典型接線圖（Y型）：

　　如上圖左半部分所示，被控制設備內部須接有二極管。若無，須在外部串接相應的整流二極管。

　　根據被控設備的電流參數選擇相應的整流二極管。以下二極管僅供參考：型號1N4003（最大正向電流1A）。

　◎典型的容錯電路接法（Z型）：

　◎監視音頻設備連線方法（Y型）：

　◎音頻設備的典型容錯接線方法（Z型）：



　　警告：所有的繼電器開關觸點出廠時被設置為監控狀態（常開），但觸點可能在運輸過程中改變?yōu)閳缶?lián)動狀態（常閉）。為了確保開關觸點處于正確狀態，在連線外控設備前，保證模塊已與控制器進行通訊并使觸點處于監控狀態。
