JTGB-UH-YC103點型紅外火焰探測器可安裝在墻上、屋頂或固定架上，探測器的監(jiān)視透過窗朝向要偏下，以減少灰塵的堆積。探測器距離監(jiān)視目標可根據(jù)火災特性而定，一般不小于2m，探測器安裝高度一般不小于2.5米。

　　探測器支撐架底座采用四個M6螺栓固定，探測器的安裝方式如下：

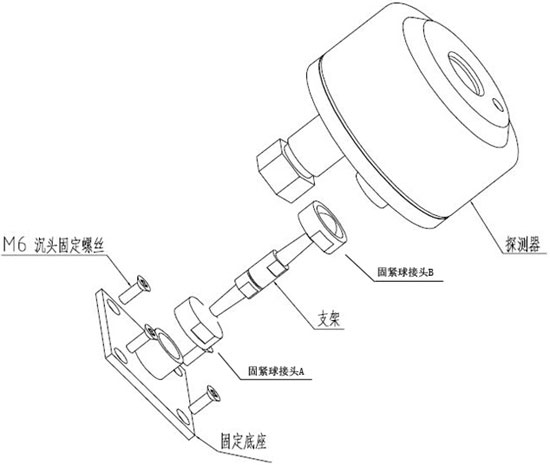

JTGB-UH-YC103點型紅外火焰探測器安裝圖示

　　1、將探測器的固定底座牢固地固定在要安裝的位置上；

　　2、將探測器對準探測方向，然后擰緊固緊球接頭A和B；

　　3、探測器自帶1.5米長主電纜，無需開蓋可直接完成連線；

　　4、電纜引入裝置接口，標配：G3/4”內螺紋，務必匹配相應型號防爆撓性管，作為電纜的防爆穿線管，否則將降低探測器防爆與防護性能，防爆撓性管長度由實際安裝位置決定，探測器配件中不提供防爆撓性管。
