本文介紹的是手動火災報警按鈕的接線。

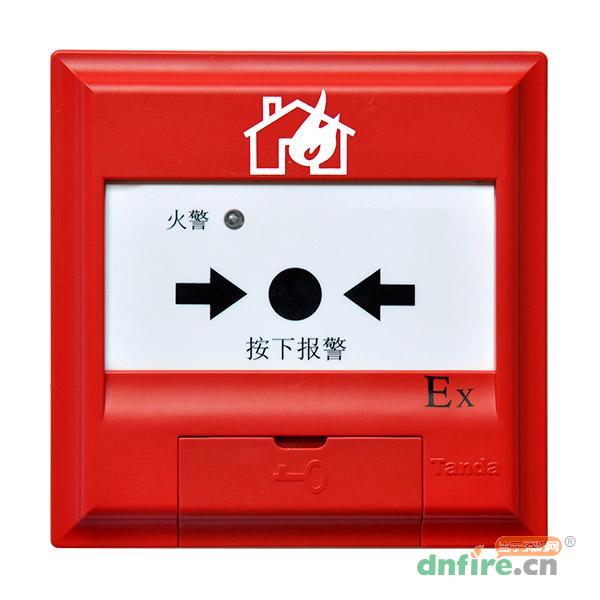

　　一、手動火災報警按鈕安裝與接線：

　?。?）手動火災報警按鈕安裝

　　1、布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為69mm；

　　2、探測總線采用2×1.0-1.5mm2導線；

　　3、安裝之前用編碼器對其寫入相應地址碼(1-200)；

　　4、探測總線L1、L2連接在端子1和端子2上；

　　5、手報部件只能在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

　　（2）手動火災報警按鈕時接線

　　1、端子1和2分別接二總線L1和L2；

　　2、端子3、4接電話線；

　　3、端子7、8正常時形成常開觸點，手動報警按鈕按下時閉合，可用來控制現場聲光報警裝置，需另接24V電源。嚴禁使用此觸點控制大功率設備和強電設備。

　?、僦饕攸c

　　●可以重復使用，低功耗，二總線，無極性。

　　●手動報警按鈕主要安裝在走廊、樓梯口等處，距地面高度約為1.5米。

　　●在控制器上通過內置功能可使系統自動識別手動報警按鈕。

　　●全過程智能監測，無需單獨電源，符合總線要求。

　　●數字化脈沖寬度及電流數字量傳輸，抗干擾。

　　●內含電話插孔。

　　●通訊穩定；低靜態電流。

　　●端子接線容易、可靠。

　　●向下推進彈簧按鈕后，內部開關動作，報警信號送到控制器，通過特殊工具手動復位。

　　●發光二極管的狀態，在監控狀態下瞬時微亮，在報警狀態下常亮。

　　●符合GB19880-2005《手動火災報警按鈕》標準。

　?、谥饕夹g參數

觸點輸出	1組常開 無源觸點（1A/DC24V）；	工作電壓	DC20V～26V
靜態電流	0.2mA	溫度范圍	-10℃～+50℃
報警電流	21mA（瞬時）	濕度范圍	≤92%RH
重 量	120g	外形尺寸	（86 × 86 ×50）mm
指示燈	監視狀態：瞬時微亮（紅燈）；報警狀態：保持高亮（紅燈）；

　?、弁庑渭鞍惭b尺寸

　　④四、安裝與布線

　　●手動報警部件只能在布線檢查后，調試之前安裝，以防止因不恰當安裝作業造成損失；

　　●布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為40mm；手動報警按鈕應設置在明顯和便于操作的部位，安裝在墻上并距地面1.5米高度處。

　　●手動報警按鈕的連接線均通過手動報警按鈕底座中部的出線孔進入盒內?；芈房偩€接至按鈕底座的1、2號（L1,L2）接線端子,電話線接至按鈕底座的5、6號（24V，ANS）接線端子。按鈕底座上的3、4（K，K＇）號接線端子提供開關量輸出。開關指標：觸點功率DC50V0.5A；接觸電阻70mΩ。
