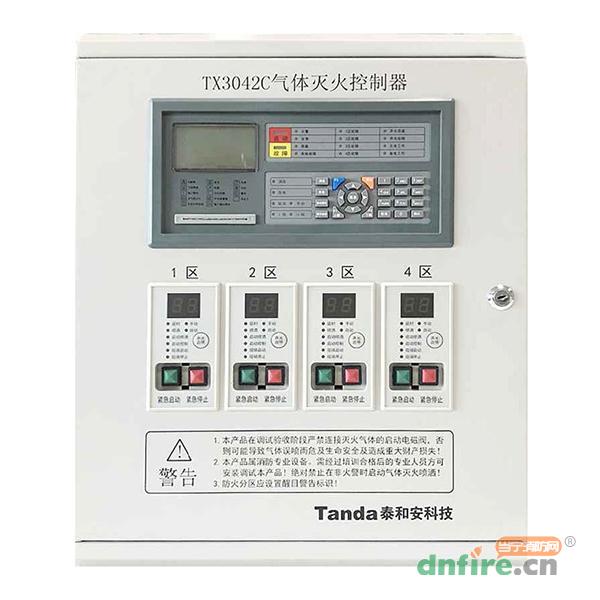

一、TX3042C氣體滅火控制器概述
TX3042C氣體滅火控制器（簡稱控制器）執行國家標準GB 16806-2006《消防聯動控制系統》的要求。是泰和安推出新一代氣體滅火功能的智能控制器。采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等特點。
TX3042C控制器可與泰和安生產的T3系探測器、聲光警報器、緊急啟停按鈕、放氣指示燈、輸入模塊、輸入/輸出模塊等現場外部器件組成獨立的小系統，可與泰和安火災報警控制器（聯動型）聯網，接收火災報警信息實現了手自動控制氣體滅火功能。

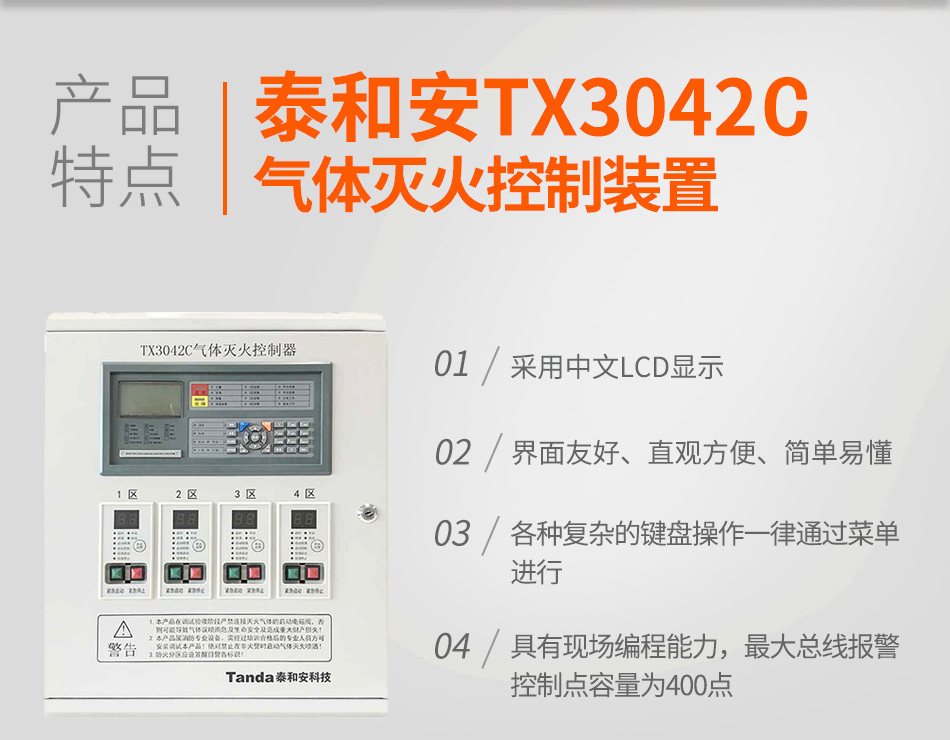

二、TX3042C氣體滅火控制器特點
采用中文LCD顯示，操作簡單易懂，采用壁掛式結構，具有體積小、功能強、可靠性高、配置靈活、安裝使用方便等優點；
通訊總線采用無極性二總線設計，接線方便簡潔，并保證系統可靠性；
具有重碼檢測功能；
可帶最大4組無極性二總線、電磁閥驅動輸出端子、聯動電源輸出端子輸出；
具有CAN總線通訊接口端子，可與火災報警控制器(聯動型)連接實現聯網通訊，可選配RS485通訊板實現第三方輸出功能。
三、TX3042C氣體滅火控制器參數
| 工作電壓 |
AC220V 50HZ（AC187V～AC242V） |
| 通訊方式 |
二總線通訊 |
| 功耗 |
控制器總帶載≤150W |
| 總線協議 |
T3協議 |
| 系統容量 |
最大容量4個氣體滅火分區，每區最大128地址點 |
| 帶載能力 |
單區氣體閥門驅動電流≤1.8A，單區聯動電源帶載≤1A，控制器總帶載≤6A |
| 備用電池 |
12V/7AH 2節 |
| 液晶屏規格 |
128×64點，可同屏顯示32個漢字信息 |
| 尺 寸 |
410.0mm×135.0mm×500.0mm |
| 使用環境 |
工作溫度：0℃～+40℃ 相對濕度：≤95%RH（不凝露） |
| 外形尺寸 |
410.0mm×135.0mm×500.0mm（長×寬×高） |
| 安裝方式 |
壁掛安裝 |
四、TX3042C氣體滅火控制器接線說明
TX3042C氣體滅火控制裝置現場布線圖
1、A、B為485通訊線，用于和火災報警控制器聯機。
2、L（1～4）+、L（1～4）-為無極性二總線端子，推薦采用RVS-2×1.5mm2線布線。連接感煙探測器、感溫探測器、緊急啟停按鈕、放氣指示燈、聲光警報器、輸入輸出模塊、手動報警按鈕等設備的總線端子。
3、24V+、24V-為聯動電源輸出端子，每個分區最大輸出電流1A。推薦采用正極紅色，負極黑色的BV-2×2.5mm2線布線，現場布線時應考慮長線產生的電壓降。連接聲光警報器，輸入輸出模塊等設備的聯動電源輸入端子。模塊設備反饋信號推薦采用RVS-2×1.0mm2或1.5mm2線布線。
4、D（1～4）+、D（1～4）-為氣體滅火終端模塊端子，推薦采用BV-2×2.5mm2線布線。
五、TX3042C氣體滅火控制器設備列表
01～20感煙探測器
21～40感溫探測器
41～45緊急啟停按鈕
46～50放氣指示燈，當閥門動作后46～50放氣指示燈亮
51～52聲光警報器1組
89～91聲光警報器2組
滿足下列條件之一時51～52，89～91聲光警報器有輸出：
1）感煙探測器報警
2）感溫探測器報警
3）按下手動報警按鈕
4）按下緊急啟動按鈕
5）按下控制裝置面板啟動按鈕
53～55聲光警報器3組，當閥門動作后53～55聲光警報器有輸出
92～93聲光警報器4組，當閥門動作后92～93聲光警報器有輸出
56～59輸入模塊，監視氣體噴灑反饋，接鋼瓶電磁閥動作的反饋信號.
60～65探測器接口模塊或者輸入模塊(接非編碼設備報火警，但不參與聯動)
66～75手動火災報警按鈕
76～83輸出模塊，滿足下列條件之一時76～83輸出模塊有輸出：
1）感煙探測器和感溫探測器同時報警
2）按下緊急啟動按鈕或TX3042B控制裝置面板啟動按鈕
84～85輸出模塊，滿足下列條件之一時84～85輸出模塊有輸出：
1）感煙探測器報警
2）感溫探測器報警
3）按下手動報警按鈕
4）按下緊急啟動按鈕
5）按下控制裝置面板啟動按鈕
86輸出模塊，控制裝置火警時86輸出模塊有輸出（所有分區的86輸出模塊都有輸出）
87輸出模塊，控制裝置氣體噴灑啟動輸出后87輸出模塊有輸出（所有分區的87輸出模塊都有輸出）
88輸出模塊，控制裝置故障時88輸出模塊有輸出（所有分區的88輸出模塊都有輸出）
94～100自定義

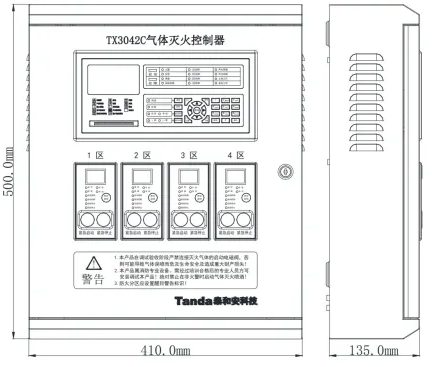

六、TX3042C氣體滅火控制器外形尺寸圖
